Comparação com o OpenLab ChemStation

No OpenLab ChemStation, existem tipos de cálculos de thresholds diferentes, de modo que os thresholds podem ser de valores fixos ou de tipos de curva de threshold. Os valores de threshold fixos não consideram a variação de contribuição de ruído ao longo do pico. Portanto, no OpenLab CDS v2.x, este threshold é calculado automaticamente para cada ponto de dados, levando a uma curva de threshold. A precisão da análise é então ajustada usando a porcentagem de sensibilidade.

O novo gráfico mostra as mesmas informações como no ChemStation, porém de forma mais conveniente. Em vez da curva de threshold clássica, ele mostra o valor logarítmico da diferença (delta) do threshold em relação à curva de threshold clássica. Isto cria uma linha plana, que é a borda entre a parte vermelha e a parte verde do gráfico. Todos os pontos acima do threshold estão na área verde (pontos pretos) e todos os pontos abaixo do threshold estão na área de leitura (pontos brancos).

Em comparação ao ChemStation, as partes corretas e incorretas são invertidas: As partes corretas (verdes) estão na parte superior e as incorretas (vermelhas) estão na parte inferior. Quanto maior a distância desde a linha do threshold na área verde, melhor será o valor. Quanto maior a distância na área vermelha abaixo da curva, pior será o valor.

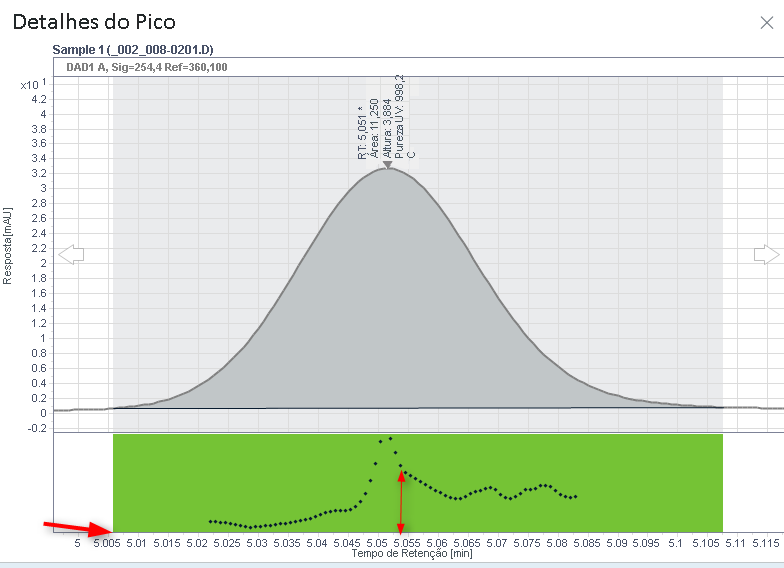

Nos casos em que tudo está acima do threshold, a linha do threshold está na parte inferior do gráfico:

Os exemplos a seguir mostram as diferenças entre um gráfico de pureza tradicional, similar à curva de similaridade da edição ChemStation do OpenLab CDS (que mostra curvas de similaridade invertidas) e a curva de similaridade do OpenLab CDS v2.x:

Pico puro

onde

	Visualização esquemática da curva de similaridade e suas curvas de threshold calculadas com sensibilidades diferentes
	Visualização em Data Analysis da curva de similaridade

Pico puro com valor de ruído alto

onde

	Visualização esquemática da curva de similaridade e suas curvas de threshold calculadas com sensibilidades diferentes
	Visualização em Data Analysis da curva de similaridade

Pico impuro

onde

	Visualização esquemática da curva de similaridade e suas curvas de threshold calculadas com sensibilidades diferentes
	Visualização em Data Analysis da curva de similaridade e sua linha de threshold logarítmica com sensibilidade de 50%

Resumo

Somente os métodos de tipo de curva de threshold podem ser comparados entre o OpenLAB CDS v2.x e a Edição ChemStation do OpenLAB CDS com a particularidade de que, no OpenLAB CDS v2.x, o ruído de fundo de referência é selecionado automaticamente no início e no final do pico, e de que a sensibilidade é um fator adicional que não está disponível na Edição ChemStation do OpenLAB CDS.

Ao usar uma sensibilidade padrão de 50%, o algoritmo em ambos os sistemas de dados cromatográficos é o mesmo, mas os resultados serão diferentes devido a referências de ruído diferentes. Se a sensibilidade for aumentada ou diminuída, os perfis de curva de threshold sofrerão alterações em comparação com as curvas de threshold da Edição ChemStation do OpenLAB CDS.
