Extrair um espectro UV com a ferramenta de extração de espectros

O comportamento da ferramenta de extração do espectro é configurável. Para alterar o comportamento, clique em na janela Cromatogramas e ajuste as configurações na Seção de extração do espectro. No procedimento a seguir, todas as opções estão habilitadas.

Preparações

• A injeção é associada a um método de processamento que dá suporte à extração manual de espectros UV (configurações do método 3D UV Quantitativo ou Pureza de Amostra LC/MS).

• Para realizar o procedimento conforme descrito, é necessário ter o privilégio Processamento de Dados > Realizar extração de espectro manualmente. Os privilégios são configurados no Control Panel.

1. Para subtrair automaticamente espectros de fundo: No método de processamento, selecione o nó Extração > Espectro (guia UV) e ajuste as configurações do Modo do background.

   • O modo do background em Espectros Arbitrários tem um efeito nos espectros que você extrai fora de um pico.

   • O modo do background em Espectros de pico tem um efeito nos espectros que você extrai entre o início e o fim do pico.

2. Na janela Cromatogramas, clique em na barra de ferramentas para ativar a ferramenta de extração do espectro.

3. Mova o mouse sobre o cromatograma. O cursor muda de forma dinâmica, por exemplo, se você passar sobre o ápice de um pico ou uma linha de base.



   Figura Cursor de extração de espectro no ápice do pico

4. Clique na posição requerida no cromatograma.

   OU: Para extrair um espectro médio em um intervalo de tempo, clique e arraste o cursor sobre o intervalo desejado.

5. Se for solicitada uma confirmação, clique em ou pressione ENTER para confirmar a extração do espectro. A extração do espectro ocorrerá sem confirmação se você desmarcar a caixa de seleção correspondente nas Propriedades do Cromatograma.

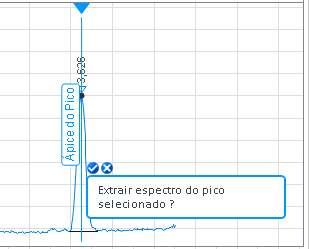

   Caixa de diálogo de confirmação no ápice do pico

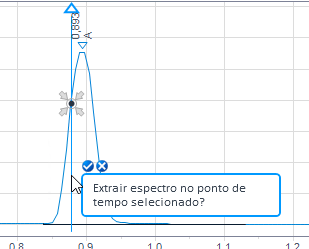

   Caixa de diálogo de confirmação no ponto de tempo selecionado

   O espectro extraído é exibido na janela Espectro UV.

   O ponto de tempo ou o intervalo de tempo usado para subtração é mostrado no nome do espectro.

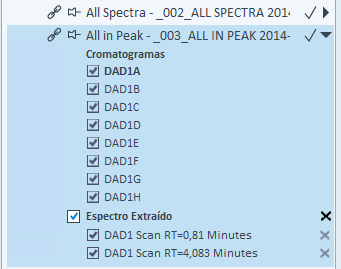

   O espectro extraído é listado nos detalhes para a injeção individual na árvore de injeção.



6. Salve os dados.

   Espectros extraídos são salvos junto com os dados.
