Roda de Integração

Para permitir a fácil seleção das opções possíveis, é usada a Roda de Integração. A Roda de Integração aparece automaticamente quando você move o mouse perto de um ponto inicial/final da linha de base ou do ponto de conexão de uma queda de linha com um segmento da linha de base. A Roda de Integração consiste em vários segmentos coloridos. Cada um destes segmentos está associado a uma ação específica que é possível para o ponto da linha de base ativa. Por exemplo, a figura seguinte mostra a Roda de Integração do ponto da linha de base compartilhado por dois segmentos da linha de base.

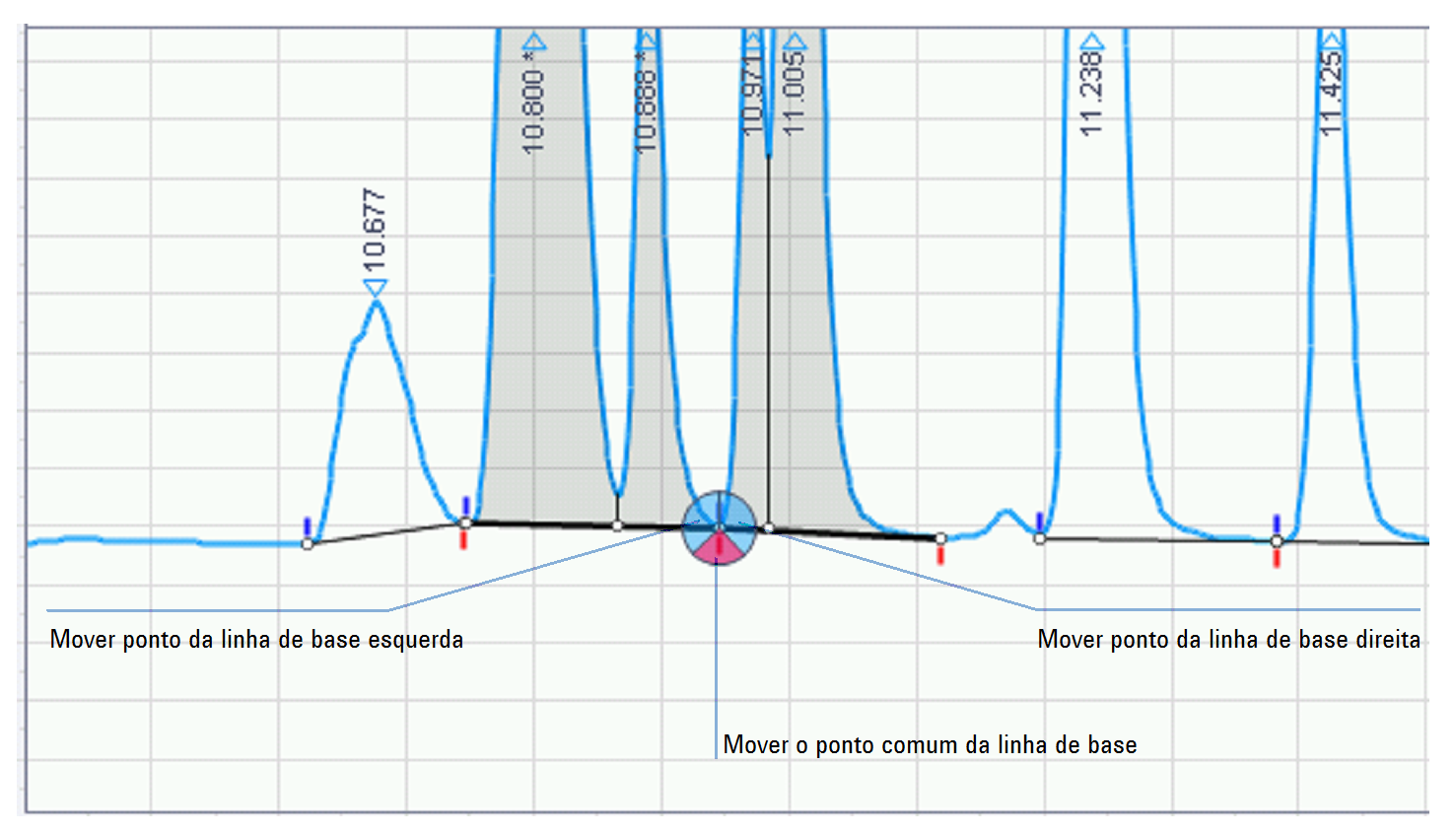

Roda de Integração para um ponto da linha de base comum

Neste exemplo específico, a Roda de Integração consiste em três segmentos – um para cada uma das três opções possíveis. As cores dos segmentos estão associadas à ação associada. As ferramentas seguintes podem ser oferecidas pela Roda de Integração:

Segmento	Ferramenta de Integração
	Mover pontos da linha de base esquerdo ou direito Modifica todo o segmento da linha de base e todos os seus picos associados.
	Mover ponto da linha de base Modifica um ponto da linha de base que indica a interseção de uma linha de projeção com a linha de base.
	Mover ponto comum da linha de base Modifica ambos os segmentos da linha de base (esquerdo e direito) e todos os seus picos associados.
	Nova linha de base conectada Permite a criação de um novo segmento da linha de base que começa diretamente no ponto da linha de base.

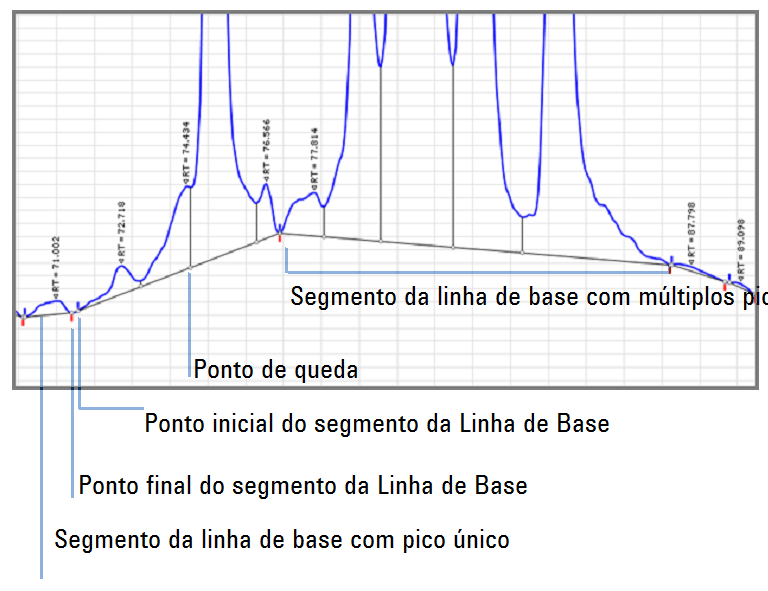

Dependendo do tipo de ponto da linha de base (por exemplo, ponto final de um segmento da linha de base, ponto de queda em um segmento da linha de base, etc.), as ferramentas de integração oferecidas na Roda de Integração variam. O sistema oferece automaticamente as ferramentas que são apropriadas para serem usadas para o ponto da linha de base selecionado. Para clarificar as possibilidades, consulte a figura seguinte. O exemplo mostra o resultado de uma integração automática. Como pode ver, existem vários segmentos da linha de base. Alguns destes estão associados a um pico único, os outros contêm vários picos.



Pontos da linha de base

Um ponto da linha de base pode fazer parte de um ou dois picos individuais ou de segmentos da linha de base. Dependendo do tipo de ponto da linha de base, existem várias opções relacionadas com o que fazer com este ponto da linha de base único:

• Mover ponto da linha de base esquerda

  O ponto da linha de base é movido para que todo o segmento da linha de base esquerdo, incluindo todos os seus picos associados, seja modificado. O segmento da linha de base direito não é modificado por esta ação.

• Mover ponto da linha de base direita

  O ponto da linha de base é movido para que todo o segmento da linha de base direito, incluindo todos os seus picos associados, seja modificado. O segmento da linha de base esquerdo não é modificado por esta ação.

• Mover ponto comum da linha de base

  O ponto da linha de base é movido para que ambos os segmentos da linha de base e todos os seus picos associados sejam modificados.

• Nova linha de base conectada

  É criado um segmento da nova linha de base que começa diretamente no ponto da linha de base ativa. O ponto final do novo segmento pode ser posicionado livremente.
