Opções de escala e modo de exibição

Os exemplos a seguir mostram um pico solvente com dois sinais, onde um sinal é significativamente maior que o outro. As figuras a seguir mostram uma comparação entre os modos de exibição Separado e Sobreposto. No entanto, o mesmo princípio se aplica a todos os cenários em que sinais são mostrados primeiro em painéis separados e depois em um painel comum.

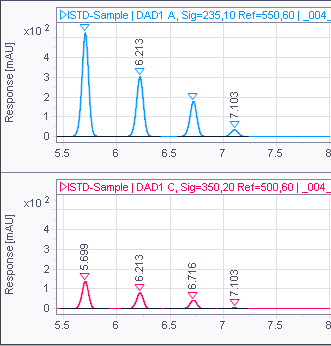

Todos os sinais com a mesma escala (global)

Ambos os gráficos usam a mesma escala de sinal. O sinal menor não preenche a tela toda.

Separar	Sobreposto

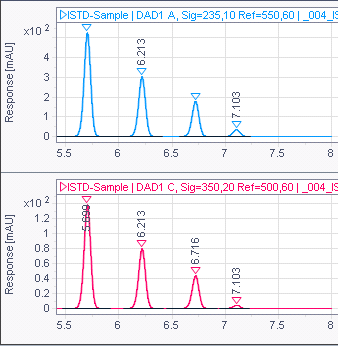

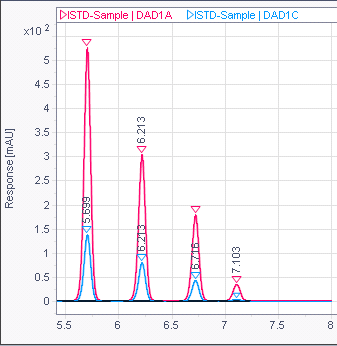

Todos os sinais na mesma escala (por painel)

Se os gráficos forem mostrados separadamente, cada gráfico é escalado individualmente em seu próprio máximo de sinal. Se mostrados como um gráfico sobreposto, os sinais usam a mesma escala.

Separar	Sobreposto

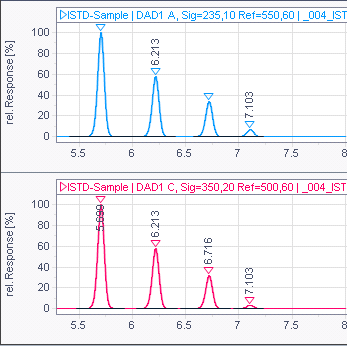

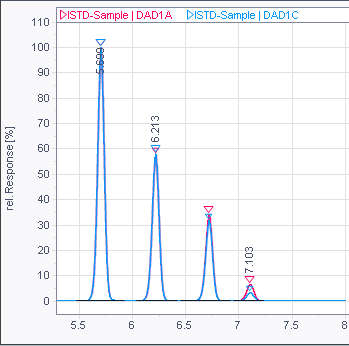

Escala total relativa

Cada sinal é exibido usando seu próprio máximo de sinal (100%).

Separar	Sobreposto
