Ajustar a detecção de ombro
O otimizador de integração ajuda a encontrar ombros do pico. Ajuste os parâmetros do seguinte modo:
Na Etapa 1: Caracterizar o Cromatograma

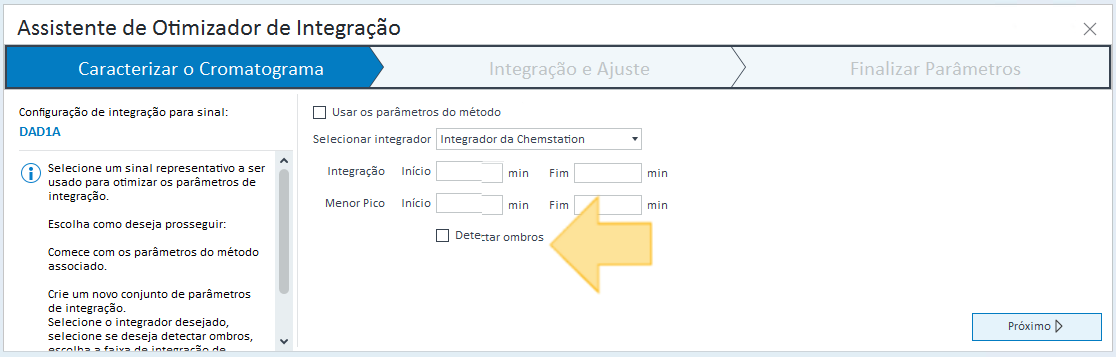

Para habilitar a detecção de ombros, selecione a caixa de seleção Detectar ombros. Está disponível se:
Criar um novo conjunto de parâmetros de integração
e
Usar o integrador da ChemStation
Na Etapa 2: Integração e Ajuste
Com o Detectar Ombros selecionado, o otimizador de integração propõe os seguintes parâmetros:
Largura do pico: Se você definiu um intervalo de tempo para o menor pico, não apenas a altura, mas também a largura do menor pico será levada em consideração para a largura do pico proposta.
Rejeição de pico por: Para otimizar o número de ombros detectados, ajuste o valor de rejeição de Área. A rejeição de área é usada pelo algoritmo para eliminar ombros insignificantes com base em uma aproximação preliminar. Consulte Eventos iniciais.
-
Modo de separação de pico: Definido para Queda.
Ao escolher outro modo de separação de pico, tanto o Modo de ombros quanto o Modo tangente skim são alterados para os seus valores correspondentes (Queda e Reto, ambos Gaussiana, ambos Nova Exponencial ou Tangencial e Reto).
-
Razão skim: Inicialmente definido como 0, para que apenas a detecção de ombros seja habilitada. Os picos rider são, portanto, integrados como picos individuais separados por uma linha de queda, independente do modo de separação de pico.
Ao aumentar a razão skim, tanto a Razão da altura skim do pico na cauda quanto a Razão da altura skim do pico frontal são automaticamente definidas para o valor correspondente.
Dois eventos de Detectar Ombros: Defina como Desligado em 0,000 min e como Ligado cerca de 2 minutos depois, dependendo do sinal. Mova o evento Ligado para a frente do pico, cujos ombros são relevantes. Adicione outro evento Desligado conforme necessário, quando os ombros não forem mais relevantes. Para adicionar ou mover eventos, consulte Ajustar eventos de tempo no cromatograma.
O Otimizador de Integração lembrará o modo de separação de pico e os parâmetros de razão skim ao navegar entre as etapas e também ao reiniciar o assistente. |
Na Etapa 3: Finalizar Parâmetros
É possível ajustar cada parâmetro de integração individualmente na tabela de eventos de integração (consulte Ajustar usando a tabela de eventos de integração).
|
Na seção Avançado, o Modo de correção da linha de base é definido como Avançado+, para uma detecção de ombros otimizada. |
