Cromatogramas

O que você deseja fazer?

• Saiba mais sobre opções de escala e zoom

Escala Personalizada

Marque a caixa de seleção Aplicar escala personalizada para usar as opções desta caixa de diálogo. Se for aplicada uma escala personalizada, o sistema exibirá apenas parte do sinal e considerará essa parte do sinal como o cromatograma inteiro. As seguintes funções são afetadas:

• Diminuir zoom: Só é possível diminuir o zoom dentro do permitido pela escala personalizada.

• Aplicar escala automática: São aplicadas as configurações da escala personalizada. O sistema mostra a parte resultante do sinal.

• Exibir a janela de visão geral: A janela de visão geral contém a parte do cromatograma resultante da escala personalizada.

Você pode escolher dentre as seguintes configurações:

• Ajustar escala para fração do "n" maior pico

  O sistema procura pelo n maior pico integrado, onde grande pode significar tanto em altura como em área. A escala personalizada é definida pelo valor mínimo de sinal e pela altura desse pico. Com o parâmetro de fração, você pode usar uma parte fracionária da altura do pico em questão para a escala personalizada. Por exemplo, você pode definir o valor fracionário em 50% ou em 200%.

  Esta opção pode ser útil, por exemplo, para cromatogramas GC onde o pico solvente não é integrado: Com a opção Ignorar os n maiores picos, o sistema não iria ignorar o pico solvente, uma vez que não está integrado e, portanto, não reconhecido como um pico. Nesse exemplo, a escala com o primeiro pico integrado seria a opção mais adequada.

• Ignorar n maiores picos

  O sistema avalia o máximo de sinal de todos os picos integrados. Os n maiores picos são ignorados. Somente os valores de dados mínimo e máximo do cromatograma remanescente são usados para definir a escala personalizada.

  Essa opção pode ser útil, por exemplo, para cromatogramas CG onde o pico solvente é integrado e os picos da amostra estão localizados no ombro do pico solvente. Também pode ser útil se a linha de base geral aumentar ou diminuir demais.

• Ajustar escala para linha de base (i.e. ignorar todos os picos identificados)

  O sistema ignora todos os picos integrados. Somente o sinal da linha de base é considerado para a escala personalizada.

  NOTA! Se o pico solvente não tiver sido integrado, os valores são tratados como parte da linha de base!

  Esta opção pode ser útil para examinar a linha de base ou para verificar se existe algum pico não identificado que não esteja integrado embora devesse estar.

Empilhamento de cromatograma

Marque a caixa de texto Exibir cromatogramas empilhados para mostrar cromatogramas sobrepostos com um offset. É possível usar as seguintes configurações:

• Offset de tempo: Valor de offset para o eixo de tempo

• Offset de resposta: Valor de offset para o eixo de resposta

• Ocultar comentários do pico em modo empilhado: Escolha se você deseja mostrar ou ocultar os comentários do pico como tempo de retenção ou nome do composto ao mostrar cromatogramas em modo empilhado.

  NOTA! Se os comentários do pico estiverem ocultos, a linha de base também estará oculta.

Exibir opções

Exibir linhas de grade	Desmarque a caixa de seleção para ocultar as linhas de grade em cromatogramas.
Número de painéis a exibir	Defina o número de painéis que são visíveis em simultâneo na janela Cromatogramas. Se existirem mais painéis disponíveis do que o número fornecido, será adicionada uma barra de rolagem.

Preenchimento do pico

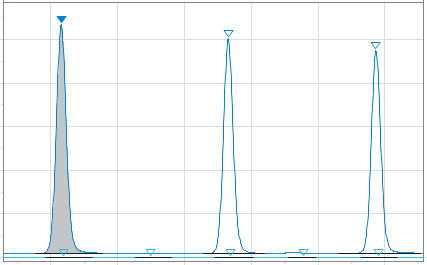

Exibir o pico selecionado preenchido	O pico selecionado é exibido preenchido em cinza-médio.

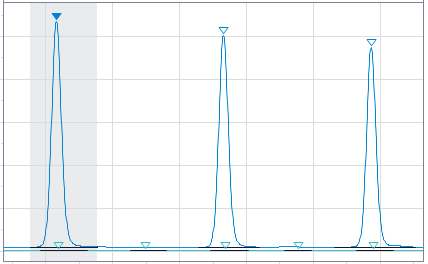

Destacar intervalo de tempo do pico selecionado	O intervalo de tempo do pico selecionado é mostrado com um fundo cinza-claro.
