Lista de Injeção

O que você deseja fazer?

Lista de Injeção na visualização Processamento de Dados

A janela exibe todas as injeções de amostra única selecionadas ou injeções que são parte do conjunto de resultados selecionado na árvore de navegação. A seleção de dados nesta janela é sincronizada com as injeções selecionadas em outras janelas (por exemplo, na janela Cromatogramas).

A janela é dividida em duas partes:

A parte superior contém a lista de injeções.
a guia Quantidades do composto na parte inferior contém informações sobre quantidades específicas de compostos nos padrões de calibração (consulte também Utilizar quantidades diferentes por composto e injeção). É possível expandir ou minimizar a guia Quantidades do composto.

Também é possível definir uma calibração com bracket nesta janela (consulte Configurar uma calibração com bracket).

Nome do instrumento

Nome do instrumento no qual os dados foram adquiridos. O nome do instrumento está disponível para dados adquiridos e salvos com o OpenLab CDS v2.6 ou superior. Poderá não estar disponível para dados mais antigos.

Ordem Nº

Número de ordem da amostra da sequência (linha de sequência).

Injeção Nº

Injeção Nº do total de injeções por amostra.

Nome da amostra

Nome da amostra da injeção conforme inserido na sequência.

Legenda da amostra

Legenda da amostra da injeção (opcional). Pode ser usado, por exemplo, para procurar dados na visualização Seleção de Dados ou para agrupar dados em um modelo de relatório. Somente caracteres alfanuméricos são permitidos.

Tipo de amostra

Tipos de amostra são usados em uma sequência para descrever cada item sendo processado.

Descrições de tipos de amostra:

Amostra – Uma amostra com quantidades desconhecidas de analitos sendo analisada.
Branco – Uma amostra sem analitos que é tratada como uma amostra. É usada como uma referência de sinal-ruído para todas as amostras subsequentes e para a adequação do sistema. Se um método ISTD estiver sendo usado, o Branco normalmente contém o padrão interno.
Branco Duplo – Às vezes chamado de branco de solvente, é usado para comprovar que nenhum artefato cromatográfico está vindo da trajetória de fluxo do instrumento para essa coluna em particular.
Pd. de Calib. (Padrão de calibração) – Uma amostra com uma quantidade conhecida de analitos que é usada como referência para criar ou atualizar uma tabela de calibração no método de processamento.
Verificação QC – Uma amostra com uma quantidade conhecida de analitos que é usada para verificar e comprovar que a calibração está correta.
Spike – Uma amostra com uma quantidade conhecida de padrão adicionado.
Sys. Suit. – Uma amostra que é corrida para demonstrar que o sistema está funcionando corretamente conforme esperado. Essa amostra é geralmente executada antes de correr outras amostras.

Bracket

Exibe a forma como os padrões de calibração são calibrados com bracket de acordo com o Modo de bracketing selecionado.

Tipo de corrida

Para padrões de calibração:

Limpar toda a calibração significa que todos os pontos de calibração anteriores serão removidos ao processar este padrão.
Limpar calibração ao nível significa que todos os pontos de calibração anteriores do nível do padrão de calibração serão removidos ao processar este padrão.
Vazio significa que um novo ponto será adicionado à curva de calibração. Se já houver um ponto de calibração para o nível de calibração atual, e você utilizar valores médios para calcular a curva de calibração, o aplicativo calculará o valor médio de todos os pontos de calibração existentes para o nível determinado (consulte Modos de usar pontos individuais).

Nível

Para padrões de calibração: nível do padrão.

Data de injeção

Data e hora quando a amostra foi injetada.

Data de modificação

Data quando a injeção foi processada pela última vez.

Quantidade de amostra

Quantidade de amostra conforme inserido na sequência.

Quant ISTD 1-5

Quantidade ISTD conforme inserido na tabela de sequência. Eles podem ser modificados para injeções individuais posteriormente. Quant ISTD 1 a Quant ISTD 5 são mapeados de forma automática para os múltiplos compostos ISTD na ordem de seus tempos de retenção esperados.

Multiplicador 1-5

Multiplicadores de amostras; fatores de multiplicação conforme informado na tabela de sequência (por amostra), podem ser modificados posteriormente para uma injeção única. Utilizado para calcular a concentração de todos os compostos (consulte % de massa e concentração e Fatores de correção)

Fator de Dil. 1-5

Fatores de diluição da amostra; fatores de diluição conforme informado na tabela de sequência (por amostra), podem ser modificados posteriormente para uma injeção única. Utilizado para calcular a concentração de todos os compostos (consulte % de massa e concentração e Fatores de correção)

Método de aquisição

Nome do método utilizado para adquirir os dados brutos (método de aquisição).

Método de Processamento

Nome do método utilizado para analisar os dados (método de processamento).

Descrição

Descrição da amostra conforme informado na tabela de sequência.

Vial

Número do vial ou local do prato.

Posição do amostrador

Posição do amostrador no instrumento. Para instrumentos GC de torre dupla: frontal ou traseiro. Para LC: sempre frontal.

Arquivo de dados

Nome do arquivo de dados, se o sistema fonte estiver baseado em arquivos.

LIMS ID 1-3

Chaves necessárias para conexão a partir e para um sistema LIM.

Código de Barras

Legenda de código de barras conforme lido a partir do vial de amostra. O valor é somente leitura.

Código de Barras Esperado

O código de barras esperado conforme fornecido em Aquisição (manualmente ou por meio da leitura do códigos de barras). Quando você automatiza seus processos, você pode determinar ações se o código de barras esperado não corresponder ao código de barras real (por exemplo, abortar a sequência). O valor é somente leitura.

Quantidades do composto

Indicador de modificação da quantidade de uma amostra de calibração. A quantidade do composto é definida nos parâmetros de calibração no método, mas pode ser ajustada para injeções individuais.

A guia Quantidades do composto é exibida na parte inferior da janela Lista de injeção. Exibe as quantidades definidas no método e permite editar as quantidades reais da amostra.

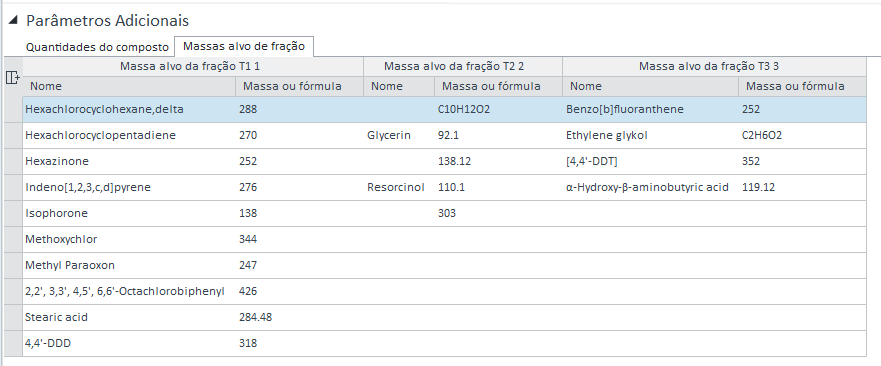

Alvo 1-5

Para espectrometria de massas: Massas ou fórmulas que você deseja usar para o cálculo de pureza da amostra MS. Você pode misturar fórmulas e pesos moleculares, por exemplo: . Os alvos talvez já estejam definidos no Acquisition, mas podem ser ajustados aqui.

A sua entrada será verificada quanto a pesos moleculares positivos e letras que representem elementos químicos existentes.

Se você adicionar massas ou fórmulas-alvo e associar sua injeção a um método de espectrometria de massa, a função de processamento automaticamente gerará Cromatogramas de Íons Extraídos (EICs). Se as massas-alvo corresponderem a quaisquer íons selecionados disponíveis, também serão extraídos os sinais de Monitoramento de Íons Selecionados (SIM).

Na Geração de Relatório, os sinais de EICs e SIM gerados automaticamente são mostrados como cromatogramas, iguais a outros sinais.

Campos personalizados do composto

Se você tiver configurado Parâmetros Personalizados do Composto para o seu projeto: Clique na coluna Campos personalizados do composto para exibir os parâmetros e valores correspondentes em uma parte separada da janela.

Se você tiver configurado os Parâmetros Personalizados da Amostra para o seu projeto, haverá uma coluna em separado para cada parâmetro individual.

Os campos personalizados do composto são configurados por projeto no Control Panel. No Control Panel, você também define se um parâmetro personalizado deve ser obrigatório. Não é possível excluir valores de parâmetros obrigatórios. Os valores de parâmetros também podem ser modificados no Acquisition.

Branco

Selecione o branco que deverá ser subtraído do sinal de uma injeção (consulte Configurar subtração do branco). Por padrão, será selecionado o último branco adquirido antes da injeção.

O branco só pode ser selecionado se:

A subtração do branco estiver habilitada no método de processamento
A amostra não for também um branco
A opção Utilizar brancos definidos na sequência está selecionada no método de processamento

Guia Quantidades do composto

Tipo

O ícone indica se é um padrão interno ou externo, um composto de referência normal ou de tempo ou um composto de grupo.

Padrão externo, composto normal

Padrão externo, composto de referência de tempo

Padrão interno, composto de referência de tempo ou normal

Grupo nomeado

Grupo temporizado

Nome

Nome do composto

Somente aqueles compostos são mostrados onde a quantidade é usada para calcular a curva de calibração. Por exemplo, compostos que usam um fator de resposta fixa não são mostrados.

Quantidade corrigida

Calculados a partir da quantidade do composto na amostra, multiplicadores de compostos específicos da amostra e fatores de diluição de compostos específicos da amostra. Os fatores de diluição são usados como um divisor ou como outro multiplicador. Você seleciona esse cálculo com a configuração Cálculo de concentração e quantidade corrigida no método de processamento em Calibração na Guia Geral.

Quantidade na amostra

Substitui a quantidade do composto definido no método de processamento. Quantidade na amostra também pode ser definida na Aquisição.

Quantidade no método

Apenas leitura: Quantidade do composto definida no método de processamento

É ISTD

Apenas leitura: Mostra se o composto é um padrão interno. Esta coluna fica visível apenas se você habilitou os padrões internos no método de processamento.

Multiplicador 1 - 5

Multiplicadores de compostos específicos da amostra; esses multiplicadores são usados para calcular a quantidade do composto corrigido.

Fator de Diluição 1 - 5

Fatores de diluição do composto específicos da amostra; esses fatores de diluição são usados para calcular a quantidade do composto corrigido.
