Cromatogramas de referência

Por meio dos cromatogramas de referência, você pode fazer uma comparação visual rápida de um cromatograma de amostra em relação a outro cromatograma especificado.

Os cromatogramas de referência são armazenados no método de processamento. Portanto, você pode usar os mesmos cromatogramas de referência para todas as injeções associadas a esse método.

O que você deseja fazer?

Adicionar um cromatograma de referência

Pré-requisitos

  • Para que seja possível realizar o procedimento conforme descrito, você precisa do privilégio Método de Processamento > Editar parâmetros de sinal. Os privilégios são configurados no Control Panel.

  • Se o projeto aplicar a aprovação do método, o status do método deverá ser Genérico. Para obter detalhes, consulte Aprovação do método.

  1. Carregue os resultados que você deseja usar como referência.

  2. Abra o método ao qual deseja adicionar os cromatogramas de referência.

  3. Na janela Método de processamento, selecione o nó Geral > Sinais.

  4. Selecione a guia Cromatograma de Referência.

  5. Se entretanto tiver alterado os seus dados, salve todos os resultados.

  6. Somente os dados salvos podem ser adicionados como um cromatograma de referência.

  7. Clique em .

  8. Você pode adicionar até cinco cromatogramas de referência.

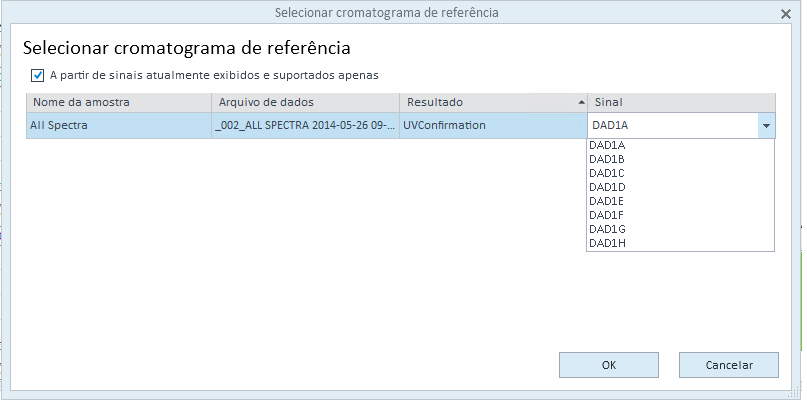

  9. Na caixa de diálogo Selecionar cromatograma de referência, selecione a injeção que deseja usar como referência. Clique no campo Sinal para escolher o sinal correto na injeção relevante.

  10. Por padrão, a caixa de diálogo exibe a injeção em foco e mais todas as injeções fixadas.

    OSinal da lista suspensa mostra todos os sinais para a injeção selecionada que são suportados para os cromatogramas de referência e que são exibidos atualmente na janela Cromatogramas.

    Sinais do MSD e sinais do 2D-LC, os cromatogramas criados por extração de dados e curvas do instrumento não estão disponíveis como cromatogramas de referência.

    Cada cromatograma de referência é identificado pela injeção e pelo sinal selecionados na caixa de diálogo Selecionar cromatograma de referência. Caso já exista um cromatograma de referência para uma injeção e um sinal específicos, o cromatograma de referência existente será atualizado.

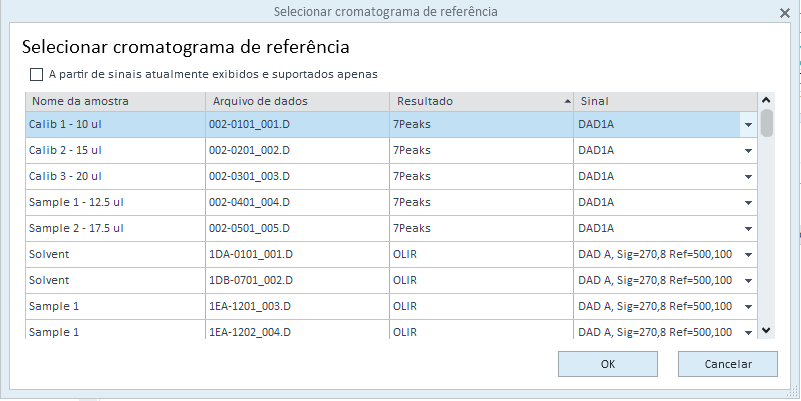

  11. Para selecionar um sinal de outra injeção carregada, limpe a caixa de seleção na parte superior da caixa de diálogo.

  12. A caixa de diálogo oferece todas as injeções carregadas com todos os respectivos sinais.

    Sinais do MSD e sinais do 2D-LC, os cromatogramas criados por extração de dados e curvas do instrumento não estão disponíveis como cromatogramas de referência.

  13. Clique em OK.

  14. Salve o método e associe-o às injeções relevantes.

Se o registro de auditoria tiver sido ativado para o seu método, uma entrada sobre como adicionar o cromatograma de referência será adicionada ao registro de auditoria do método. A entrada do registro de auditoria inclui o número da versão do conjunto de resultados que você usou como referência. Para obter mais informações sobre o controle de versão, consulte Controle de versão.

Remover um cromatograma de referência

Pré-requisitos

  • Para que seja possível realizar o procedimento conforme descrito, você precisa do privilégio Método de Processamento > Editar parâmetros de sinal. Os privilégios são configurados no Control Panel.

  • Se o projeto aplicar a aprovação do método, o status do método deverá ser Genérico. Para obter detalhes, consulte Aprovação do método.

  1. Na janela Método de processamento, selecione o nó Geral > Sinais.

  2. Selecione a guia Cromatograma de Referência.

  3. Selecione a referência ou referências que deseja remover e clique em .

Exibir o cromatograma de referência

Pré-requisitos

  • Um método de processamento é associado à injeção exibida.

  • Pelo menos um cromatograma de referência é disponibilizado nesse método de processamento.

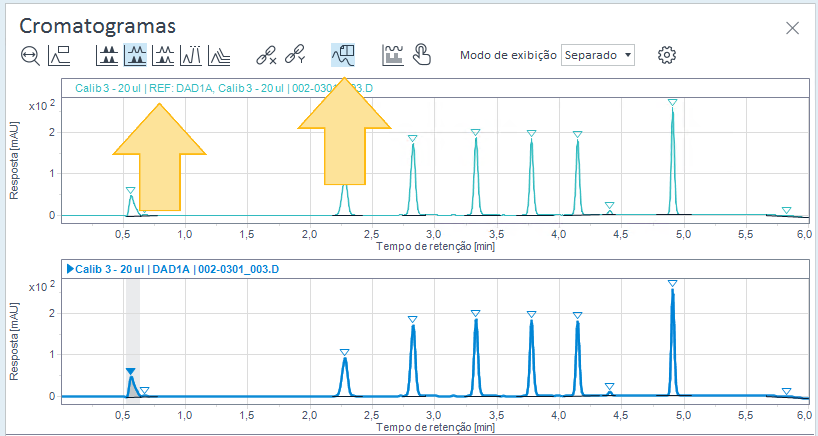

Na janela Cromatogramas, clique em para mostrar ou ocultar os cromatogramas de referência que estão disponíveis no método associado. O ícone só ficará visível se um cromatograma de referência estiver disponível.

Uma etiqueta REF é adicionada ao título do cromatograma de referência.

No modo Separado, os cromatogramas de referência são sempre mostrados na parte superior. Eles são mostrados independentemente dos sinais selecionados no painel de navegação.

As anotações de pico e composto são idênticas às dos outros cromatogramas. No entanto, não é possível selecionar o sinal do cromatograma de referência.
