Configurar suavização de sinal
Ao analisar uma amostra, o sinal obtido pode mostrar alterações rápidas e aleatórias. Use a suavização de sinal para reduzir o ruído de alta frequência.
Pré-requisitos
Para que seja possível realizar o procedimento conforme descrito, você precisa do privilégio Método de processamento > Editar parâmetros de sinal.
Se o projeto aplicar a aprovação do método, o status do método deverá ser Genérico. Para obter detalhes, consulte Aprovação do método.
Na janela Método de Processamento, selecione o nó Geral > Sinais e a guia Suavização.
Em Configurações Globais de Sinal, escolha as configurações necessárias. Por padrão, essas configurações se aplicam a todos os sinais.
o número de pontos aos quais o algoritmo deve ser aplicado
o número de passagens, ou seja, quantas vezes a suavização deve ser repetida
Se você deseja usar configurações diferentes para sinais específicos, selecione a caixa de seleção Usar correspondente na tabela de sinais e defina as configurações necessárias.
Reprocesse. O sinal é suavizado.

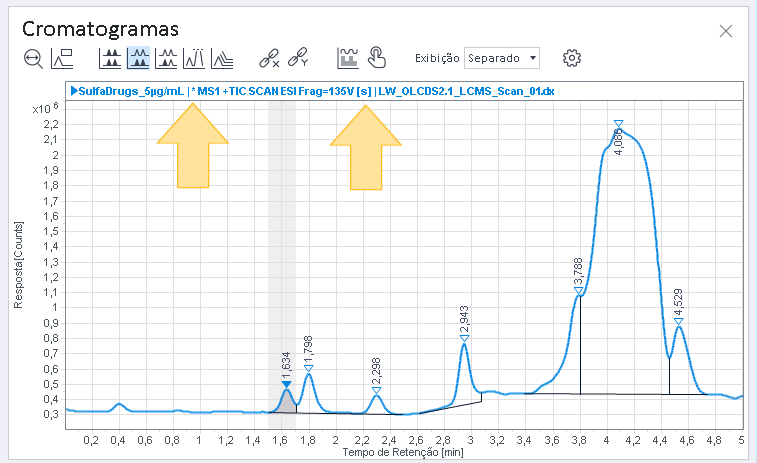

No caso de sinais suavizados, um asterisco é exibido antes do nome do sinal e a tag [s] é adicionada depois do nome do sinal.
Sem suavização
Com suavização
Na janela Cromatogramas, o asterisco e a tag só ficam visíveis nos modos de exibição Separado e por Injeção. |
Suavização e subtração do branco
Quando as configurações de suavização e subtração do branco são usadas para processar dados, o sistema realizará a suavização primeiro e depois a subtração do branco com os sinais suavizados.
O nome do sinal começará com um asterisco (*) e terminará com ambas as tags, [b] e [s].
Suavização e integração manual
Ao aplicar a suavização (ou alterar os parâmetros de suavização) nos sinais com picos integrados manualmente, a integração manual provavelmente será inválida. Uma vez que a suavização altera a forma do sinal, a linha de base integrada manualmente provavelmente não corresponderá às formas de pico modificadas por graus variáveis. A incompatibilidade pode ser imperceptível ou óbvia, dependendo dos dados e dos parâmetros de suavização escolhidos.
|
 Nenhuma suavização, integração manual válida |
 Suavização, integração manual inválida |
Aplicar a suavização (ou removê-la) não limpará os picos integrados manualmente. Para limpar os picos integrados manualmente, consulte Remover correções de integração manual. Em alguns casos, essa talvez seja a melhor escolha. Uma vez satisfeito com as configurações de suavização, será possível manter os mais recentes picos integrados automaticamente ou reintegrar manualmente os novos picos no sinal modificado.
Se você simplesmente deseja experimentar diferentes configurações de suavização sem limpar os picos integrados manualmente existentes, use o botão Reprocessar (sem Limpar correções). Assim, se você decidir voltar para o sinal inicial, os picos integrados manualmente serão mantidos.
