Eventos de integração EZChrom
Você pode definir os valores especificamente para um determinado sinal ou globalmente para todos os sinais. Para adicionar um evento de tempo, clique com o botão direito na tabela de parâmetros.
Existem diferentes tipos de eventos de integração: Para alguns deles, você pode definir um intervalo de tempo com hora de início e fim durante o qual um parâmetro está ativo. Para outros, você pode definir um valor específico a ser usado a partir de um tempo inicial ou durante um intervalo de tempo. As colunas Parada de tempo [min.] e Valor estão habilitadas ou inativas dependendo do tipo de evento.
Diferentemente do OpenLab EZChrom, o tempo de parada fica inativa para os seguintes eventos de integração no OpenLab CDS:
|
LarguraLargura
Usada para diferenciar picos reais de ruído. O sistema usa o valor padrão de largura = 0,2 min.
O evento Largura é usado para calcular um valor para aglomerar ou suavizar os pontos de dados antes de o algoritmo de integração ser aplicado. A integração funciona melhor quando há 20 pontos atravessando um pico. Se um pico for amostrado em excesso (i.e. a frequência de amostragem for alta demais), o parâmetro Largura será usado para aferir a média dos dados de tal maneira que o algoritmo de integração enxergue apenas 20 pontos atravessando o pico.
Um evento Largura será aplicado a um determinado pico contanto que ocorra antes de ou no ápice pico.
O parâmetro Largura só é usado para corrigir superamostragem. Não pode corrigir dados com amostragem insuficiente (i.e. frequência de amostragem baixa demais ocasionando menos de 20 pontos adquiridos no pico mais estreito).

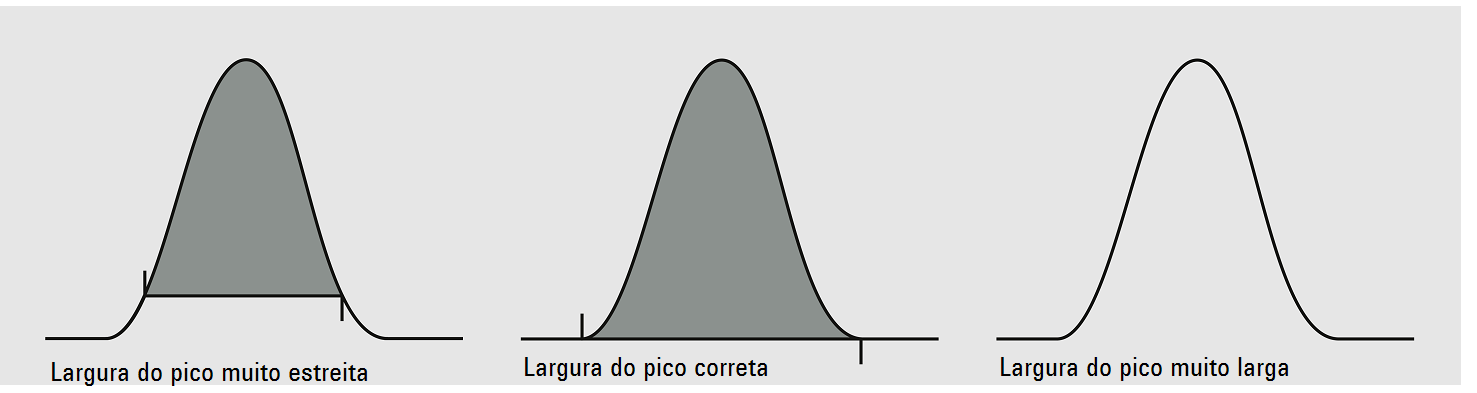

Os diagramas abaixo mostram exemplos de como valores incorretos podem afetar a linha de base do pico.
Largura
Na maioria das circunstâncias, um valor de Largura inicial baseado no pico mais estreito do cromatograma será adequado para a devida integração de todos os picos. No entanto, um novo evento temporizado de Largura deve ser informado toda vez que a largura de um pico dobrar. |
Valores extremos de Largura e Threshold (muito grandes ou muito pequenos) podem resultar na não detecção dos picos. |
ThresholdThreshold
Este parâmetro é o primeiro derivado, usado para permitir que o algoritmo de integração faça a distinção entre início e fim dos picos e ruído e desvio da linha de base. O valor do Limiar é baseado no primeiro maior valor derivado determinado em uma seção do cromatograma.

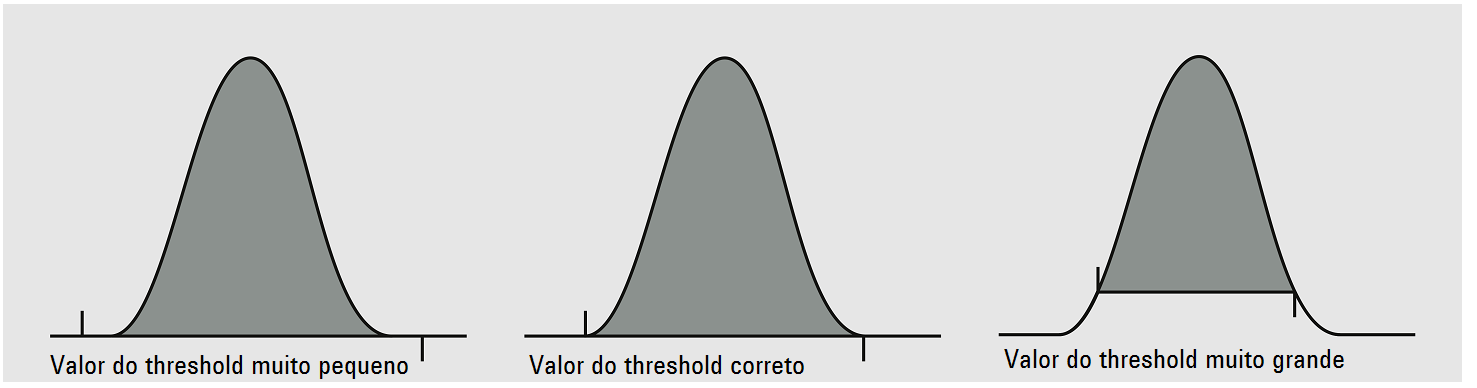

Os diagramas abaixo mostram exemplos de como valores incorretos podem afetar a linha de base do pico.
Threshold
Valores extremos de Largura e Threshold (muito grandes ou muito pequenos) podem resultar na não detecção dos picos. |
Sensibilidade para ombrosSensibilidade para ombros
Este parâmetro é usado para permitir a detecção de ombros em picos maiores. Um valor maior irá diminuir a sensibilidade dos ombros enquanto valores menores aumentam a sensibilidade em picos dos ombros. O valor de Sensibilidade para Ombros é baseado no segundo maior valor derivado determinado em uma seção do cromatograma.
Conjunto de valores da sensibilidade do ombro alto demais
Conjunto de valores da sensibilidade do ombro correto
Integração desligadaIntegração desligada
Este evento desliga a integração do seu cromatograma durante o intervalo especificado. Este evento é útil se você não estiver interessado em determinadas áreas do seu cromatograma e não quiser que picos sejam reportados para essa seção.
Ao usar Integração Desligada para desabilitar picos, essas regiões serão incluídas no cálculo de ruído. Deixe todos os picos integrados para obter os valores corretos de ruído.

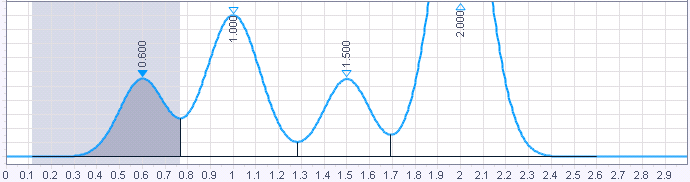

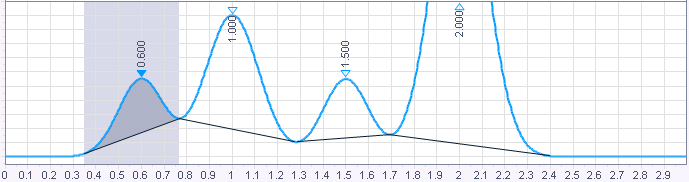

Vale a valeVale a vale
Este evento faz com que as linhas de base de picos que não estão totalmente resolvidos (i.e. não retornam à linha de base) sejam levadas ao ponto mínimo entre os picos.
Se esse evento não for usado, uma linha de base é projetada no próximo ponto no qual o cromatograma retorna à linha de base e uma perpendicular é projetada para picos que não alcançam a linha de base.
Linha de base HorizontalLinha de base Horizontal
Este evento permite que você projete a linha de base para frente na horizontal para os picos dentro do intervalo de tempo especificado. A linha de base começa onde o primeiro pico dentro do intervalo de tempo definido começa. O final da linha de base é onde ela cruza o sinal ou onde termina o último pico.

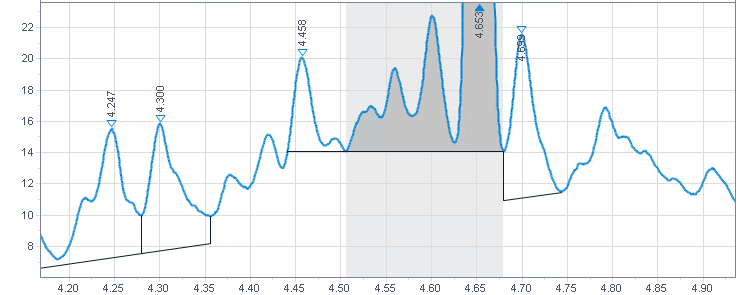

Linha de base horizontal de retornoLinha de base horizontal de retorno
Este evento é usado para forçar uma linha de base horizontal na direção do início do cromatograma. Uma linha de base horizontal de retorno será criada para os picos dentro do intervalo de tempo especificado. A linha de base é definida pelo final do último pico dentro do término do intervalo de tempo definido. Ela é projetada de volta para onde ela cruza o sinal ou onde o primeiro pico começa.
Ponto mais baixo da linha de base horizontalPonto mais baixo da linha de base horizontal
Este evento é aplicado a todos os picos cujos tempos de retenção estão dentro do intervalo de tempo definido por Tempo (min) e Tempo de Parada (min).
O Valor define o tempo em que o integrador começa a pesquisar o ponto de linha de base mais baixo.

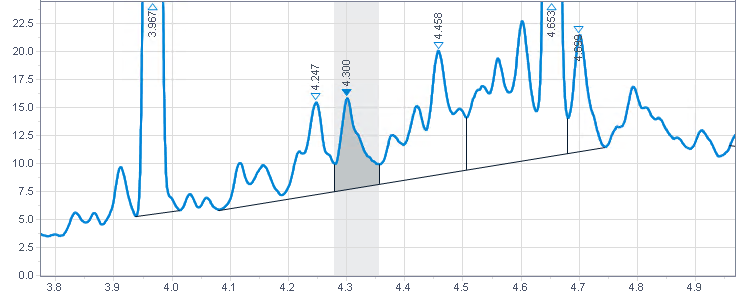

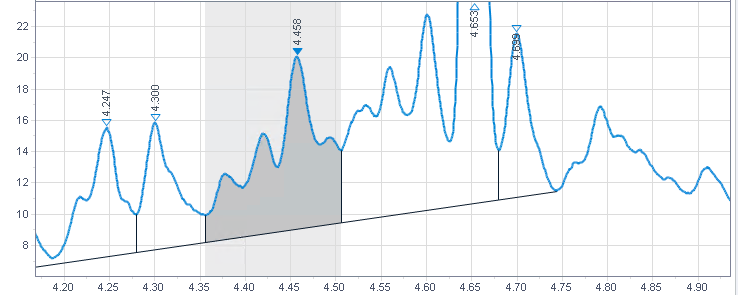

Integração padrão

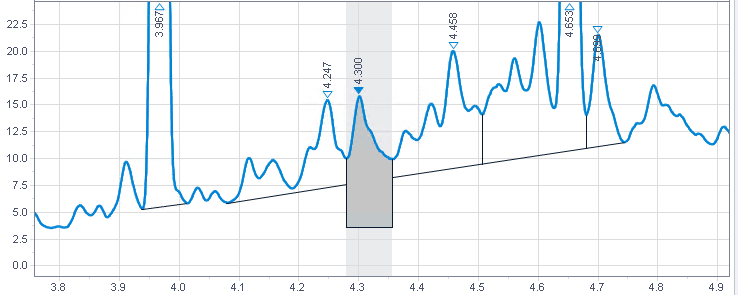

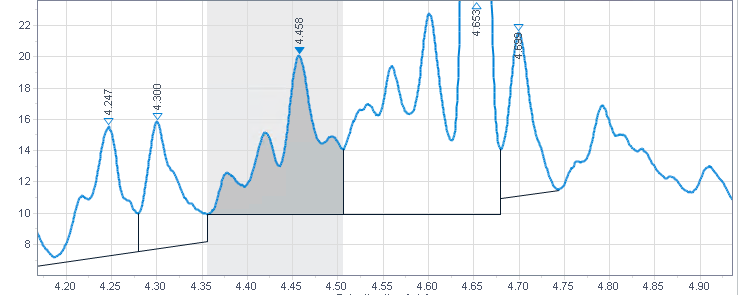

Integração com evento de ponto mais baixo da linha de base horizontal entre 4,25 e 4,35 min, com Valor definido como 3,8 min

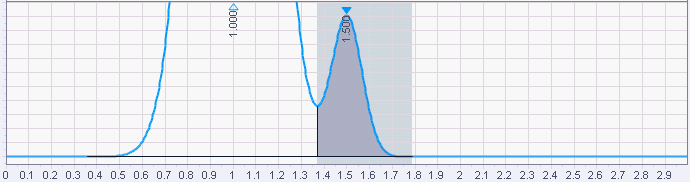

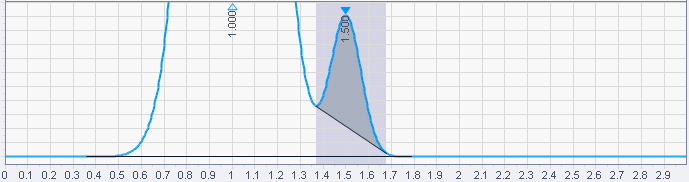

Tangente skimTangente skim
Este evento é usado para integrar um pequeno pico localizado na extremidade de um pico maior. A linha de base do pico pequeno se torna uma tangente levada do vale do pico maior até o ponto da tangente no cromatograma.

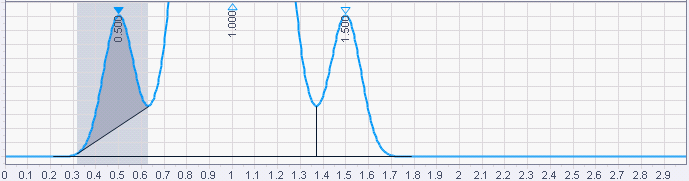

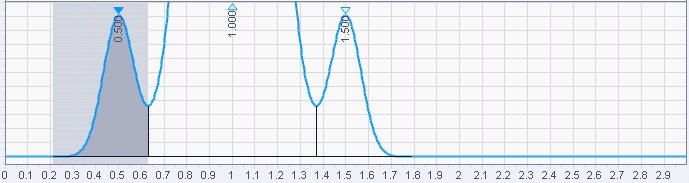

Tangente skim frontalTangente skim frontal
Este evento é usado para forçar uma linha de base tangencial para um pico filho na extremidade de um pico mãe.
Skim exponencialSkim exponencial
Este evento é usado para integrar pequenos picos localizados na extremidade de um pico maior. A linha de base do pico pequeno se torna uma tangente exponencial levada do vale do pico maior até o ponto da tangente no cromatograma.

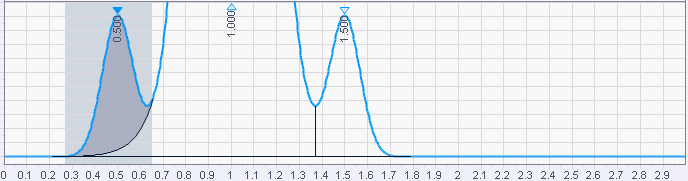

Skim exponencial frontalSkim exponencial frontal
Este evento é usado para forçar uma linha de base exponencial para um pico filho na extremidade de um pico mãe.

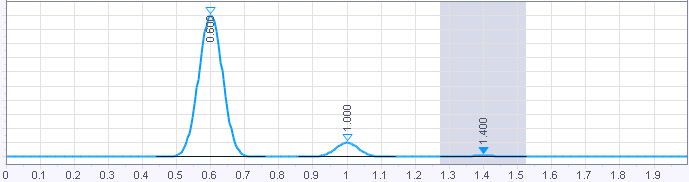

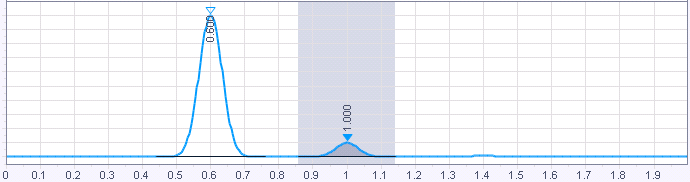

Área mínimaÁrea mínima
Este evento permite a você informar um limite de área para detecção de picos. Picos cujas áreas se enquadram nessa área mínima não serão integrados e reportados como picos. Este evento é útil para eliminar ruído ou picos contaminadores do seu relatório.

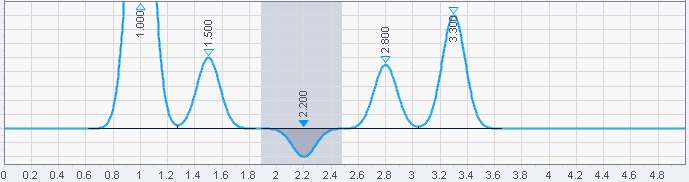

Pico negativoPico negativo
Este evento faz com que porções do cromatograma que estejam abaixo da linha de base sejam integradas usando a lógica normal dos picos e reportadas como picos reais. Este evento é útil ao usar detectores como tipos de Índice Refrativo que dão uma resposta negativa a determinados compostos.

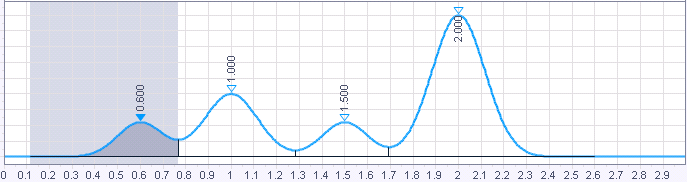

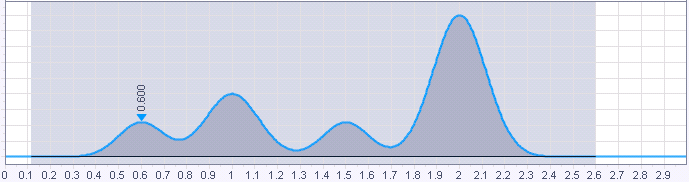

Desligar detecção de final do picoDesligar detecção de final do pico
Este evento é usado para desligar a detecção de final do pico entre horários especificados, forçando o software a tratar picos que se enquadrem na janela do evento como um único pico. Este evento é uma forma útil de combinar as áreas de uma série de picos contíguos em uma área. Como os picos são considerados parte de um único pico, o tempo de retenção é atribuído à hora do primeiro ápice após o evento Desligar Detecção de Final do Pico.

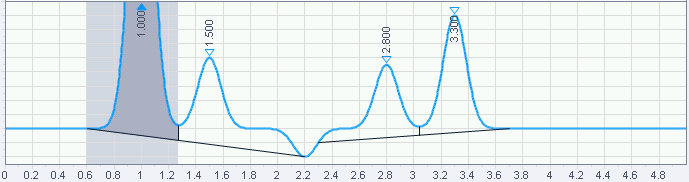

Linha de base manualLinha de base manual
Este evento permite que você mude a forma de traçar a linha de base para um pico sem alterar os parâmetros de integração. A linha de base será traçada do sinal na hora de início até o sinal na hora de parada.
Isso é conveniente quando você quiser mudar onde uma linha de base é traçada para um pico sem alterar como a linha de base é traçada para outros picos no cromatograma.
Pico manualPico manual
Esse comando permite que você defina as horas de início e fim de um pico que não foi detectado anteriormente. Isso é conveniente quando você quiser forçar a integração de um pico, mas não quiser alterar seus parâmetros gerais de integração.

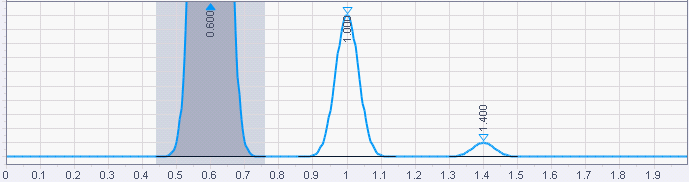

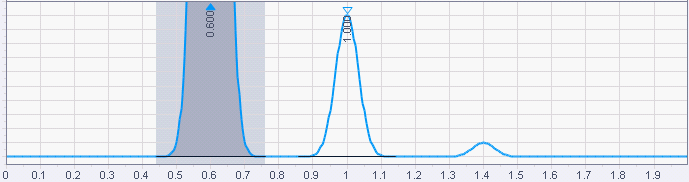

Integração padrão
Integração de pico pequeno forçada usando evento de pico manual entre 1,3 e 1,5 min

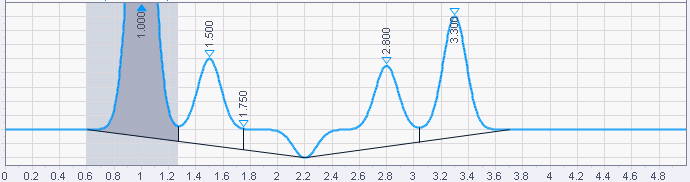

Dividir picoDividir pico
Este evento é usado para forçar uma integração com projeção de linha perpendicular em um pico. A perpendicular será projetada no momento em que o evento for inserido.

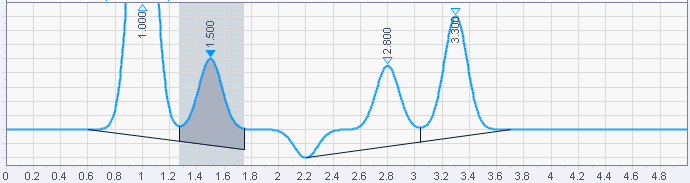

Forçar início do pico / Forçar final do picoForçar início do pico / Forçar final do pico
Esses eventos são usados para forçar o início ou fim da integração do pico a um ponto específico.
Reiniciar linha de baseReiniciar linha de base
Este evento permite que você defina a linha de base em um ponto designado no cromatograma.
Reiniciar linha de base no valeReiniciar linha de base no vale
Este evento fará com que a linha de base seja reiniciada no próximo vale detectado após o evento.
O evento deve ser colocado após o início do primeiro pico no cluster; caso contrário, o início do pico será identificado como o vale. |

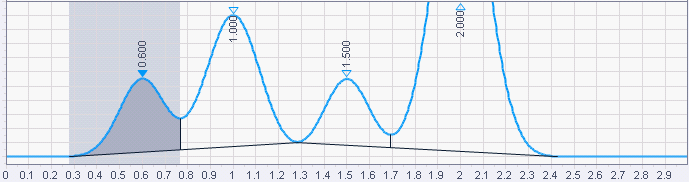

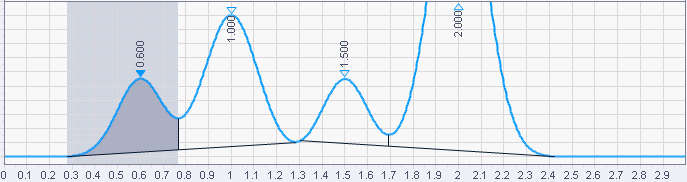

Integração padrão
Integração com um evento Restabelecer linha de base no vale em 1,2 min
Área máximaÁrea máxima
Define a área do maior pico de interesse.
Quaisquer picos que tenham áreas maiores que a área máxima não são reportados: O integrador rejeita quaisquer picos que sejam maiores que o valor da área máxima após a correção de linha de base.
É possível utilizar este evento, por exemplo, para excluir o pico do solvente de um cromatograma GC a partir dos resultados de integração, mas incluir picos rider.
Altura máximaAltura máxima
Define a altura do maior pico de interesse.
Quaisquer picos que tenham alturas maiores que a altura máxima não são reportados: O integrador rejeita quaisquer picos que sejam mais altos que o valor da altura máxima após a correção de linha de base.
É possível utilizar este evento, por exemplo, para excluir o pico do solvente de um cromatograma GC a partir dos resultados de integração, mas incluir picos rider.
