Peak Explorer
O Peak Explorer oferece uma visão geral dos tempos de retenção e dos tamanhos do pico em sequências com um grande número de injeções. Para tais sequências, um cromatograma no modo de exibição Sobreposto pode não ser útil, uma vez que não é possível identificar os gráficos individuais. Você verá, por exemplo, que os tempos de retenção são variáveis, mas não se são uma alteração sistemática. Ao fazer zoom no Peak Explorer, torna-se visível uma variação sistemática.
O diagrama do Peak Explorer mostra as injeções marcadas de todas as sequências carregadas em um gráfico tipo bolha, com um diagrama para cada sinal selecionado:
-
O eixo y mostra as injeções carregadas, ordenadas como na árvore de injeção.
-
O eixo x mostra os tempos de retenção de todas as injeções.
-
Valor da bolha:
Cada bolha representa um valor relacionado ao pico. É possível escolher este valor a partir da lista suspensa na barra de ferramentas do Peak Explorer. Ao usar, por exemplo, a largura do pico como um indicador para o tamanho da bolha, poderá localizar graficamente picos com uma má integração.
Com os botões da barra de ferramentas, poderá também escolher se pretende ver picos identificados, não identificados ou ambos no diagrama.
-
Tamanho da bolha:
Em Propriedades do Peak Explorer, é possível alterar o tamanho da bolha desejado para o menor e o maior valor. Os tamanhos da bolha para todos os outros valores são automaticamente redimensionados.
Isto permite uma visualização das bolhas em diferentes cenários. Por exemplo, os resultados com um pequeno intervalo de valores precisam de uma configuração diferente de resultados com um grande intervalo de valores. Também é possível definir o tamanho mínimo da bolha como maior do que o tamanho máximo, para que seja mais fácil identificar valores muito pequenos.
Em todos os casos, a razão dos valores exibidos é preservada.
As bolhas são exibidas em cores diferentes:
|
|
Picos identificados |
|
|
Picos não identificados |
Ao mover o mouse sobre uma bolha, uma dica de ferramenta exibe vários resultados para o pico associado, se disponível. Por exemplo, a dica de ferramenta exibe o nome e quantidade do composto, o tempo de retenção, a área e a altura, bem como a largura do pico, o início e o fim do pico.
As injeções e os picos selecionados no Peak Explorer são sincronizados com as seleções de dados em outras janelas (consulte Sincronização de dados):
-
Se selecionar uma injeção na árvore de injeção, esta injeção é também destacada no Peak Explorer.
-
Para selecionar um pico e visualizar os detalhes em outra janela, clique na bolha.
A aplicação permite detectar rapidamente um pico inesperado.

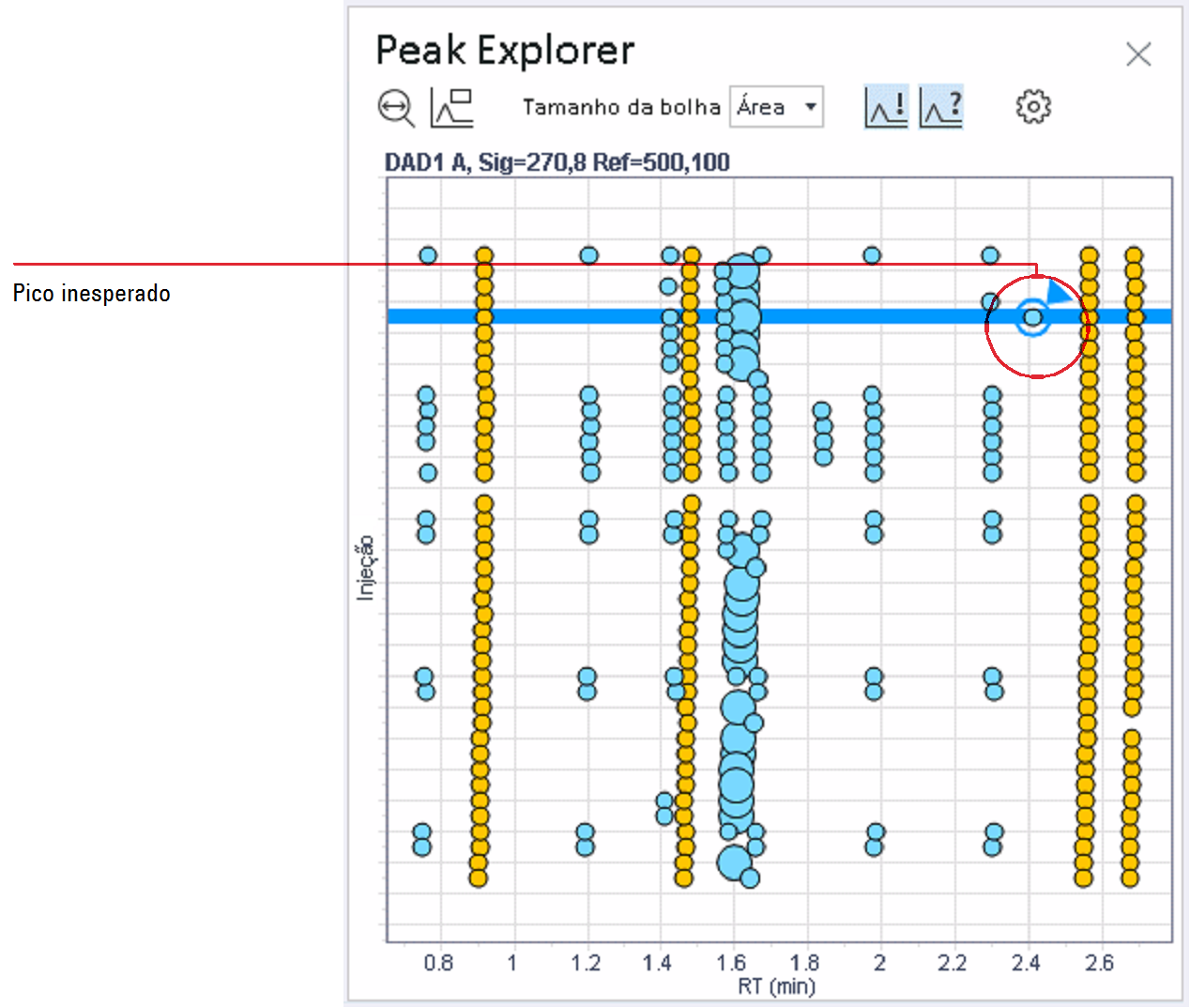

Peak Explorer: detectar um pico inesperado
Na janela Cromatogramas pode detectar se o composto não tem um tempo de retenção constante, mas não pode ver se a variação nos tempos de retenção é sistemática ou aleatória. Ao fazer zoom no Peak Explorer, torna-se visível uma variação sistemática.

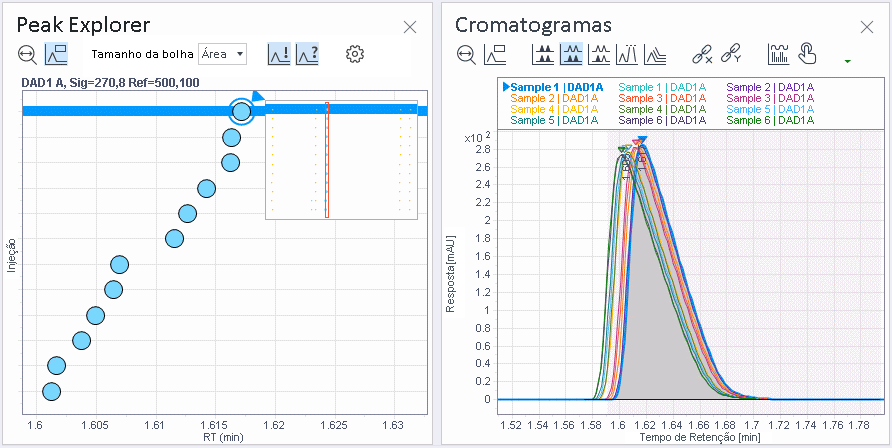

Peak Explorer: detectar uma alteração sistemática
Exportar
O menu de contexto do gráfico oferece a possibilidade de exportá-lo como um gráfico. É possível copiar o gráfico para o clipboard ou salvá-lo como um arquivo.
