Marcar os picos com valores m/z

Pré-requisitos

  • Um sinal MS com dados SCAN, SIM/SCAN ou GC/MS SIM está disponível.

  • Tal como para qualquer designação de pico, os picos devem ser integrados primeiro.

  • Se você usou dados UV: Você alinhou os sinais UV e MS (consulte Alinhar Cromatogramas MS e UV). Os tempos de retenção dos picos UV e picos MS correspondentes devem estar dentro de 0,01 min.

  • Se você marcou os picos identificados e usou dados UV: Os compostos devem ser definidos para os sinais MS e UV no método de processamento.

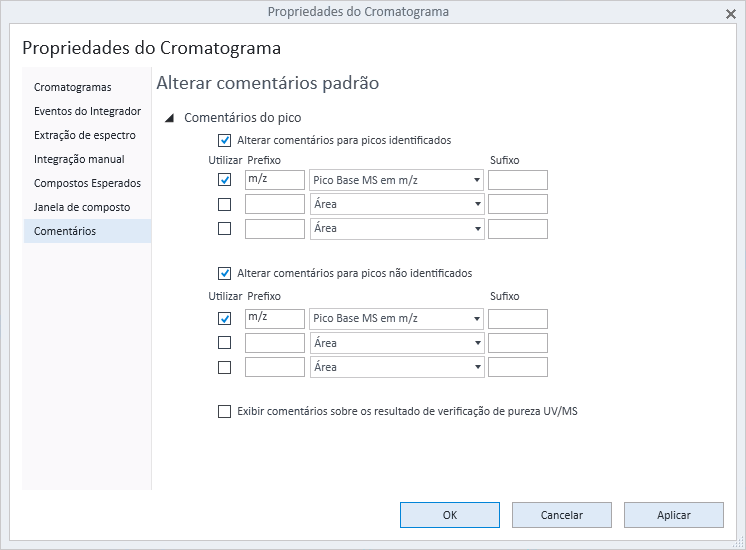

  1. Na guia Cromatogramas, clique em para abrir as Propriedades do Cromatograma.

  2. Selecione a página Comentários.

  3. Selecione a caixa de seleção para anotar os picos identificados ou não identificados.

  4. Na lista suspensa, selecione Pico Base MS m/z e selecione a caixa de seleção Utilizar correspondente. Use informações de prefixo ou sufixo conforme necessário.

  5. Confirme suas configurações e volte a processar os dados.

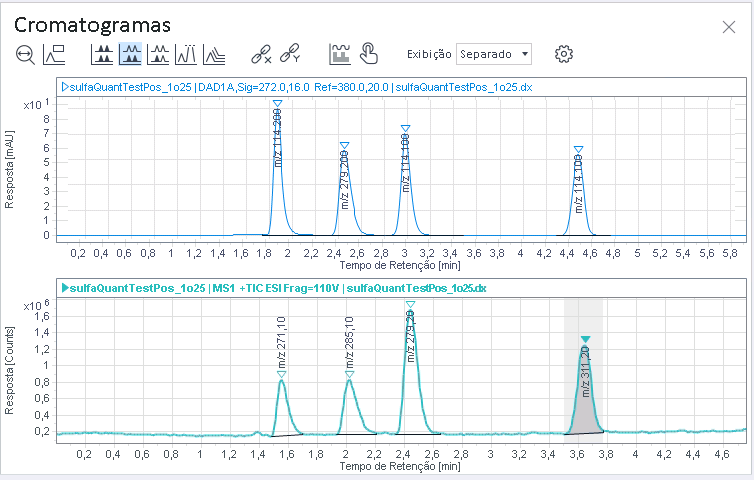

    6. Os valores m/z são adicionados aos picos no cromatograma.

    Para picos nos cromatogramas TIC e UV, o valor m/z exibido é o íon mais abundante do espectro MS correspondente. Os espectros MS são extraídos do ápice do pico ou é calculada a média do espectro no intervalo de tempo do pico (para obter mais informações, consulte Método de processamento: Extração: Espectro (guia MS))
