IU do método Aquisição

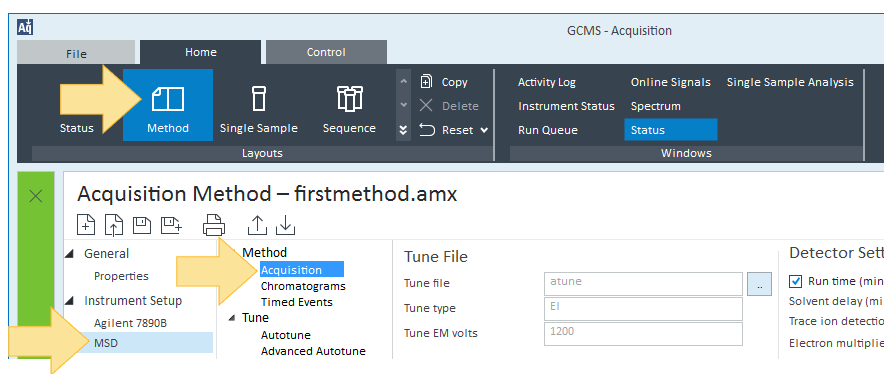

Esta janela exibe os parâmetros de instrumento para o método atualmente carregado que definem os sinais a serem registrados durante a corrida. Para acessar esta janela, clique em Método>Configuração do instrumento>MSD>Método >Aquisição.



Selecione um grupo de parâmetros para obter mais informações:

Arquivo de Tune

Configurações do detector

Tipo de Aquisição

Área do Segmento de Tempo

Segmentos de Tempo do Scan

Segmentos de Tempo SIM

Tabela SIM



Grupo Arquivo de tune
Arquivo de Tune	Exibe o arquivo de tune atual selecionado para o método. Clique em para exibir a Seleção do arquivo de tune, que permite selecionar o arquivo de tune apropriado para o método.
Tipo de Tune	Exibe EI para ionização de elétrons, CI para ionização química
Tensão EM do tune (V)	Exibe a definição de EMV configurada quando o arquivo de tune foi obtido. Este é um campo de somente leitura obtido a partir do arquivo de tune do método.
Temperatura da fonte (C)	Exibe o valor do setpoint da Fonte de MS usado durante o tune do método e a temperatura atual da Fonte de MS do instrumento. Clique em para enviar os setpoints de temperatura de Fonte de MS e Quad do MS para o instrumento para controle imediato destes valores de setpoint.
Temperatura do quad. (C)	Exibe o valor do setpoint do Quad de MS usado durante o tune do método e a temperatura atual do Quad de MS do instrumento. Clique em para enviar os setpoints de temperatura de Fonte de MS e Quad do MS para o instrumento para controle imediato destes valores de setpoint.



Grupo Configurações do detector
Tempo de corrida (min.)	Dependendo da configuração do instrumento, a caixa de seleção Tempo de corrida possui os seguintes efeitos. Apenas MS – Quando o instrumento de aquisição é configurado como um instrumento apenas de MS: Se a caixa estiver selecionada, o tempo de corrida será o tempo especificado aqui. Este é o intervalo de tempo durante o qual os dados de MS são adquiridos.  Os dados de MS não são coletados durante a atraso para solvente. Se um GC estiver configurado, seu tempo de corrida será usado. Se esta caixa estiver desmarcada, o tempo de corrida será de 999,99 minutos. Nós desaconselhamos o uso deste modo.  É melhor definir explicitamente o tempo de corrida. Configuração de GCMS – Quando o instrumento de aquisição é configurado como um instrumento de GCMS: Se a caixa estiver desmarcada, o tempo de corrida é definido pelo programa do forno do GC. O MS para a aquisição de dados quando o programa do forno do GC termina. Este é o modo mais comum de operação. Se a caixa estiver marcada e o tempo de corrida for mais curto que o programa do forno do GC, o tempo de corrida será definido pelo programa do forno do GC.  O MS para a aquisição de dados antes de o programa do forno terminar. Se a caixa estiver marcada e o tempo de corrida for mais longo que o programa do forno do GC, o tempo de corrida será definido pelo programa do forno do GC. O tempo de corrida mais longo do MS não surtirá efeito.  Nós desaconselhamos o uso deste modo. Caso seja necessário mais tempo, o programa do forno do GC deverá ser modificado.
Atraso para solvente (min.)	O atraso para solvente é o tempo em minutos após o início da corrida, quando o espectrômetro de massa é ligado.
Detecção de traços de íon	Selecione esta caixa de seleção para ativar ou desativar a Detecção de traços do íon para um método individual. Se estiver ligada, a Detecção de traços do íon será reportada no Método de impressão.
Modo da eletromultiplicadora (EM)	Selecione o fator de ganho, a tensão EM delta ou a tensão EM. O Fator de ganho é o padrão e também a configuração de EM recomendada. Tensão EM delta não é recomendado para a maioria das aplicações.
Fator de ganho	Este é o modo EM recomendado. Se o Fator de ganho estiver selecionado na lista suspensa do modo EM, o fator de ganho poderá ser especificado aqui. Este parâmetro pode ser substituído por um valor inserido em um Segmento de tempo SIM. Para uma aquisição de somente scan, este parâmetro pode ser substituído por um evento temporizado.
Tensão EM delta	Se estiver selecionada Tensão EM Delta, na lista suspensa do modo EM, a tensão relativa poderá ser especificada aqui. Este parâmetro pode ser substituído por um valor inserido em um Segmento de tempo SIM. Para uma aquisição de somente scan, este parâmetro pode ser substituído por um evento temporizado.
Tensão EM	Se estiver selecionada Tensão EM, a tensão absoluta poderá ser especificada aqui. Este parâmetro pode ser substituído por um valor inserido em um Segmento de tempo SIM. Para uma aquisição de somente scan, este parâmetro pode ser substituído por um evento temporizado.
Tensão EM aplicada	Um campo de somente leitura que exibe a leitura da tensão do multiplicador de elétrons do detector.
Economizador EM	Para usar, selecione Economizador EM e selecione um Limite. Esse recurso só está disponível no modo SIM.
Limite	Selecione um Limite para uma contagem máxima permitida do EM do composto durante o período de espera especificado. Selecione este limite na lista suspensa ou insira um valor personalizado. Disponível apenas no modo SIM com Economizador EM selecionado.



Tipo de aquisição
Scan	Para uma aquisição de somente scan, selecione Scan no menu suspenso e especifique o(s) segmento(s) de tempo de scan na guia Segmentos de tempo do scan.
SIM	Para uma aquisição de somente SIM, selecione SIM no menu suspenso e especifique o(s) segmento(s) de tempo SIM(s) na guiaSegmentos de tempo SIM. Para cada segmento de tempo inserido em uma guia Segmentos de tempo SIM, selecione a Tabela SIM e especifique todos os íons a serem adquiridos durante esse tempo.
SIM e scan	Para adquirir uma combinação de todos os íons contidos dentro de uma faixa de massa junto com íons de um valor específico, selecione SIM e scan no menu suspenso e especifique Segmento(s) de tempo do scan e Segmento(s) de tempo SIM. Para cada segmento de tempo inserido em uma guia Segmentos de tempo SIM, selecione a Tabela SIM e especifique todos os íons a serem adquiridos durante esse tempo.



Segmentos de tempo

As guias Segmentos de tempo do scan e Segmentos de tempo SIM são usadas para especificar os parâmetros de MS que podem mudar durante a execução.

Insira segmentos de tempo para a execução quando o Tipo de aquisição estiver definido como Scan (Centroide), SIM e scan. É possível adicionar, excluir, recortar, copiar ou colar linhas clicando em um ícone de segmento de tempo.



Há no máximo três segmentos de tempo de scan permitidos.

Guia Segmentos de tempo do scan
Tempo (min)	O tempo inicial para o segmento de tempo atual. Este segmento de tempo termina no início do próximo segmento de tempo ou no fim da corrida do último segmento de tempo.
Massa inicial (m/z)	Insira o início da faixa de scan em m/z. O intervalo válido para scans em um MSD 5977C é de 0,6 m/z a 1091 m/z. O intervalo válido para scans nos MSDs 5975, 5977A e 5977B é de 1,6 m/z a 1050 m/z.
Massa final (m/z)	Insira o final da faixa de scan em m/z.
Threshold	Valores de abundância abaixo deste valor de threshold inserido não são reconhecidos como íons.
Velocidade do scan	Selecione a velocidade do scan em u/s para este segmento de tempo no menu suspenso. O valor entre parênteses representa o número de pontos de amostra obtidos em um único scan.
Frequência (scan/s)	O número de scans por ciclo calculados a partir do tempo de ciclo. Ao operar o MSD em modo SIM/Scan combinado, este valor não se aplica. A Frequência do ciclo combinado de SIM/Scan deve ser calculada.  O tempo de ciclo calculado em ms e a Frequência em scan/s servem para indicar o comportamento de aquisição aproximado a fim de auxiliar o desenvolvimento de um método analítico.
Tempo do ciclo (ms)	O tempo em ms para todos os íons no intervalo especificado a serem analisados uma vez. Isso é calculado a partir da velocidade do scan, da faixa de massa e do tamanho do passo.
Resolução / Tamanho do passo (m/z)	O incremento de massas em m/z entre cada leitura de abundância na faixa de massa especificada. Por exemplo, com uma faixa de massa de 500 e um tamanho de passo de 0,1 m/z, são necessários 5000 passos ou scans de abundância para concluir um único scan.

O número máximo de segmentos de tempo SIM permitido é cem.

Guia Segmentos de tempo SIM
Tempo (min)	O tempo inicial para o segmento de tempo atual. Este segmento de tempo termina no início do próximo segmento de tempo ou no fim da corrida do último segmento de tempo.
Nome do grupo	Insira um nome descritivo para o grupo de íons neste segmento de tempo.
Contagem de íons	Um valor de somente leitura indicando o número de íons SIM definido para este segmento de tempo. Esses íons são especificados na Tabela SIM.
Dwell (ms)	A soma de todos os valores de espera para cada íon especificado para este segmento de tempo. Um valor de espera de um único íon é o tempo durante o scan em que os íons são contados para obter um valor de abundância.
Tempo do ciclo (ms)	O tempo em ms para todos os íons no intervalo especificado a serem analisados uma vez. Isso é calculado a partir da velocidade do scan, da faixa de massa e do tamanho do passo.
Resolução	Selecione a resolução Hi (Alta) ou Lo (Baixa) no menu suspenso.
Fator de ganho	Se o Fator de ganho estiver especificado no grupo Configurações do detector acima, ele poderá ser especificado por segmento de tempo aqui. Esta entrada de valor substitui o valor especificado no grupo Configurações do detector.
Tensão EM	Se estiver especificada a Tensão EM na seção Configurações do detector acima, ela poderá ser especificada aqui por segmento de tempo. Esta entrada de valor substitui o valor especificado na seção Configurações do detector.
Tensão EM delta	Se estiver especificada a Tensão EM Delta no grupo  Configurações do detector acima, ela poderá ser especificada aqui por segmento de tempo. Esta entrada de valor substitui o valor especificado no grupo Configurações do detector.
Tensão EM aplicada	Preenchida automaticamente com base no Modo EM e o valor inserido na coluna Fator de ganho, Tensão EM Delta ou Tensão EM .

É possível inserir até 60 íons para cada segmento de tempo SIM na tabela de íons SIM. A tabela SIM pode ser classificada por m/z ou Rótulo.

Tabela de íons SIM
Nome do composto	Insira um nome do composto para o íon SIM. Os rótulos aqui inseridos são mostrados como nomes do composto na análise de dados. Insira rótulos para isômeros como nomes do composto separados por um símbolo & abaixo do mesmo íon SIM. Na análise de dados, cada isômero terá sua própria entrada de composto no método.
Massa (m/z)	Insira a massa do íon em m/z
Dwell	Insira o tempo para o detector contar esses íons.
Exibir gráfico do íon	Selecione para exibir este íon na janela de gráficos em tempo real do cromatograma durante a corrida.
