Especificar sinais online a exibir

1. Selecione Método > MSD > Cromatogramas.

2. Na área Gráficos em tempo real:

   • Para exibir um Cromatograma de íons totais na janela Sinais online, clique em Exibir.

   • Para exibir um Cromatograma de pico base na janela Sinais online, clique em Exibir.



3. Para exibir um Cromatograma com íon extraído (EIC) ou mais:

   • Clique em para adicionar uma linha à tabela Cromatograma com íon extraído. Para inserir uma linha acima de uma linha existente, selecione a linha e clique em . Para excluir uma linha, clique em . Para obter uma descrição funcional de todos os ícones usados nesta tabela, consulte Ícones da tabela.

   • Insira um Rótulo para identificar o EIC gerado durante a aquisição de amostra na janela Sinais online.

   • Na coluna Massa ou intervalo de massas, insira um valor m/z para um único íon. Se necessário, especifique um intervalo de massas de EIC digitando um valor m/z baixo separado por hífen de um valor m/z alto para definir um intervalo de m/z.

   • Repita os passos acima para representar graficamente um EIC adicional, se necessário. É permitido um total de 12 gráficos.

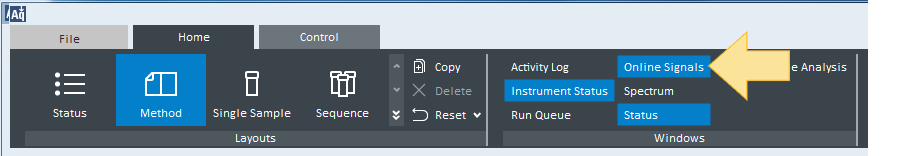

4. Clique em Sinais online.

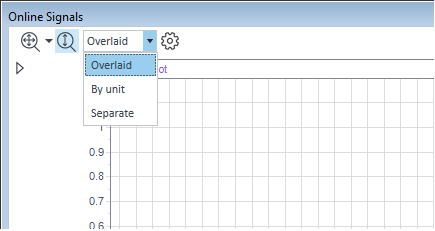

5. Os cromatogramas selecionados serão exibidos na caixa de sinais online durante cada execução. Selecione na lista para mostrar os sinais da maneira desejada.
