IU da área de rampa de parâmetros
Esta área é exibida na janela Tune manual > Parâmetros ao selecionar Rampa no menu Tipo de aquisição.

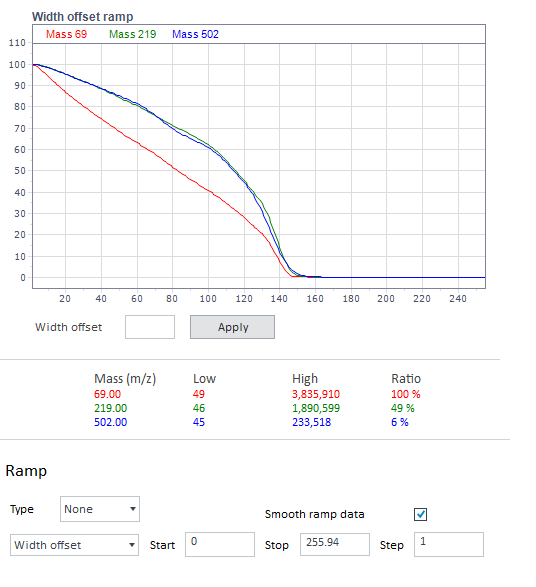

Este gráfico de abundância de 3 massas de tune versus o intervalo de valores de um parâmetro selecionado é usado para selecionar um valor de parâmetro ideal. Normalmente, você selecionaria o valor de um parâmetro no gráfico que fornecesse a maior abundância para 3 massas de tune.
Área de rampa
Lista suspensa – Selecione um componente de fonte de íons para a rampa. Os valores permitidos para o parâmetro selecionado são inseridos como valores padrão.
Inicial – Selecione um valor inicial.
Parar – Selecione um valor máximo para a rampa.
Passo – O intervalo do valor para a rampa dividido pelo tamanho do passo determina o número de pontos de dados para cada íon na rampa.
Tipo – Na lista suspensa, selecione como os resultados são exibidos:
- Nenhum – Analisa o gráfico e determina um resultado.
- Máx. – Seleciona o ponto máximo em uma curva.
Corrida
O sistema mostra um gráfico codificado por cor da abundância de íons de massa 1 vs. o valor para a rampa do componente do instrumento, seguido por massa 2 e massa 3. Assim que o sistema adquire pontos de dados suficientes para os gráficos das 3 massas, a aquisição é interrompida e o resultado especificado pelo Tipo é exibido.
