Visualizar janelas de status do instrumento e de espectro
Durante as operações de tune, é importante visualizar as condições do instrumento atual e do espectro. Para fazer isso, adicione as janelas Status do instrumento e Espectro ao visor.

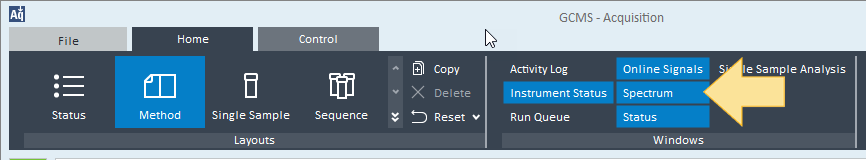

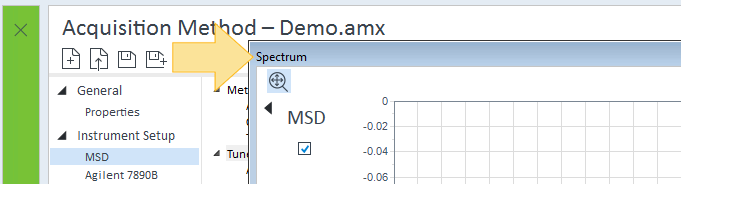

- Clique no botão para selecionar a janela a ser exibida; Status do instrumento ou Espectro neste exemplo. A janela selecionada pode ser aberta como uma janela flutuante

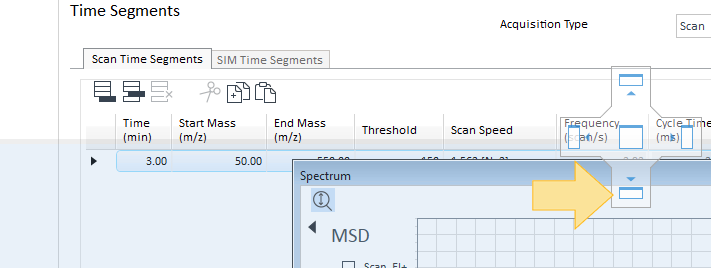

- Para encaixar uma janela flutuante, arraste a barra de título da janela flutuante e passe sobre qualquer outra janela.
- Assim que o ícone de posicionamento for exibido, destaque a região desejada (superior, inferior, esquerda, direita) e solte o botão do mouse.
- Selecione qualquer janela adicional para adicionar à sua visualização, como a janela Status do instrumento, e a encaixe conforme descrito acima.

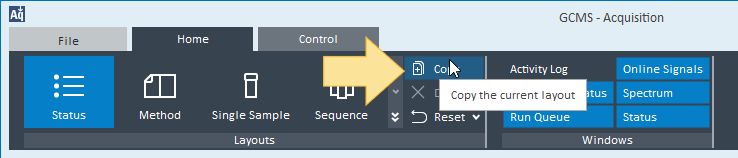

- Para salvar esse layout, clique em Copiar
.
- O Layout salvo possui o mesmo nome do original, com um número anexado ao final (Method1, neste exemplo).
- Este layout personalizado estará disponível sempre que você retornar ao OpenLab. Apenas você será capaz de ver os layouts personalizados que cria.

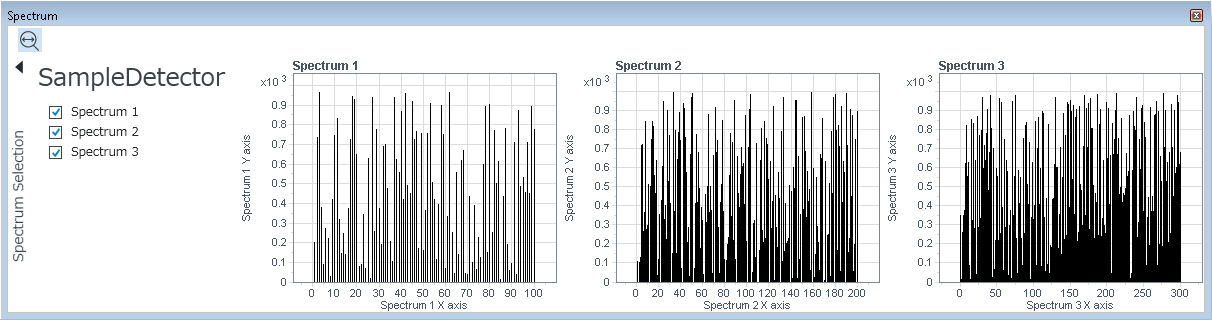

A janela Espectro exibe os gráficos de perfil e scan.

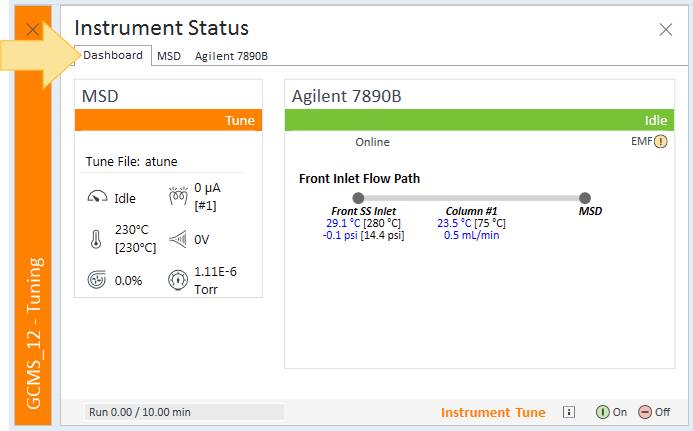

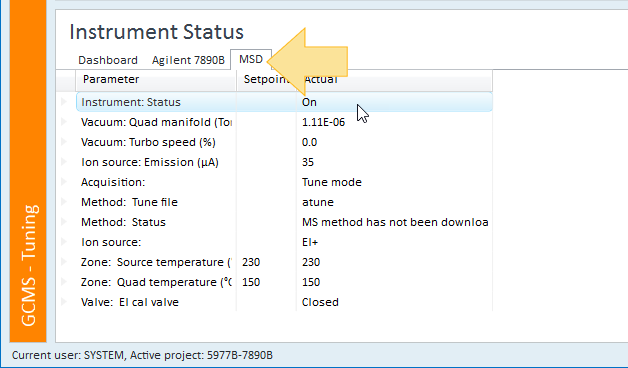

A janela Status do instrumento exibe os pontos de ajuste e valores reais do instrumento.
