Dimensões da Wellplate

Dimensões da wellplate (em linha reta):

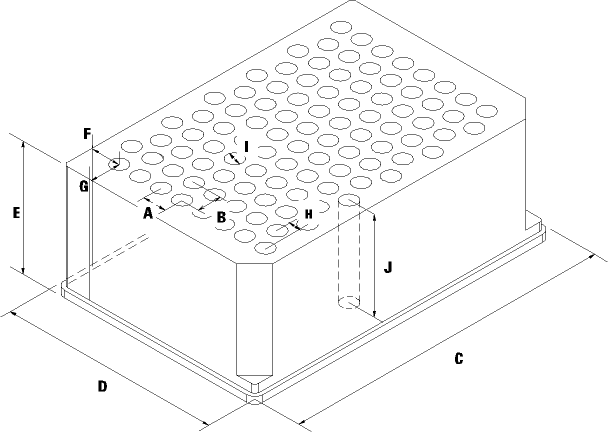

Dimensões da wellplate (distribuídas):

Local	Descrição	Definição	Limites
	Linhas	Número de linhas na chapa	até 16
	Colunas	Número de colunas na placa	até 24
	Volume	Volume (em μL) de um recipiente/vessel de amostra
A	Distância da linha	Distância (em mm) entre os centros de duas linhas
B	Distância da coluna	Distância (em mm) entre os centros de duas colunas
C	Comprimento do Plate	Tamanho X (em mm) na parte funda da placa	127,75 +/- 0,25 mm (Padrão SBS)
D	Largura do plate	Tamanho Y (em mm) no fundo da placa	85,50 +/- 0,25 mm (Padrão SBS)
E	Altura do plate	Tamanho (em mm) do fundo até o alto da placa, incluindo esteiras ou tampas de fechamento	até 100 mm Amostrador Preparativo (G7158B, ASC): até 200 mm Coletor de Frações Open-Bed (G7159B, FCC): até 200 mm
F	Offset da linha	Distância (em mm) desde a borda posterior (inferior) ao centro do primeiro well (A1)
G	Offset da coluna	Distância (em mm) desde a borda esquerda (inferior) ao centro do primeiro poço (A1)
H	Alteração de coluna	Offset (em mm) de Y quando as linhas não estiverem retas, mas distribuídas
J	Profundidade do well	Distância (em mm) do alto da placa até o fundo do poço	até 99 mm Amostrador Preparativo (G7158B, ASC): até 199 mm Coletor de Frações Open-Bed (G7159B, FCC): até 199 mm
	Tamanho X do Well	Tamanho do poço na direção X (comprimento do plate)
	Tamanho Y do Well	Tamanho do poço na direção Y (largura do plate)
	Tamanho Inferior	No caso de poços redondos, o tamanho relativo do alto e do fundo do poço	1,0: well cilíndrico 0,0: well cônico
	Quadrado	Clique no campo para especificar se o well é retangular ou redondo	Sim: well retangular Não: well redondo ou oval
	É Wellplate	Clique no campo para especificar se é ou não uma wellplate	Sim: wellplate ou alvo MALDI Não: bandeja de vials
