Topologias da válvula 2D-LC

As seguintes topologias suportadas por válvula 2D-LC (simultâneo e contracorrente) são determinadas pelas conexões com a válvula. Para obter informações adicionais, consulte o Guia do Usuário:

Com Modulação Ativa de Solvente

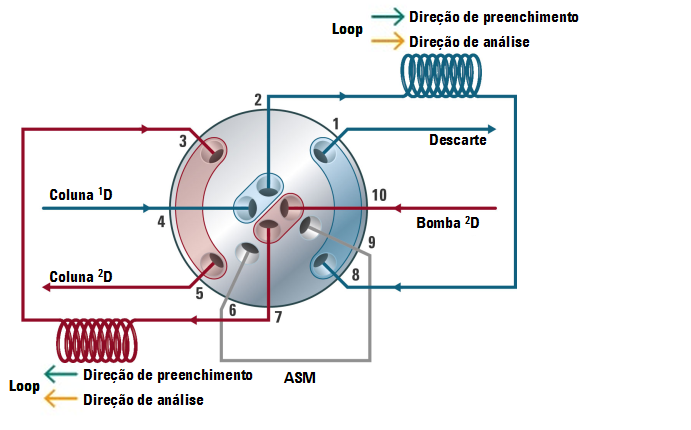

Válvula 2D-LC com ASM de 2 loops (simultâneos)Válvula 2D-LC com ASM de 2 loops (simultâneos)

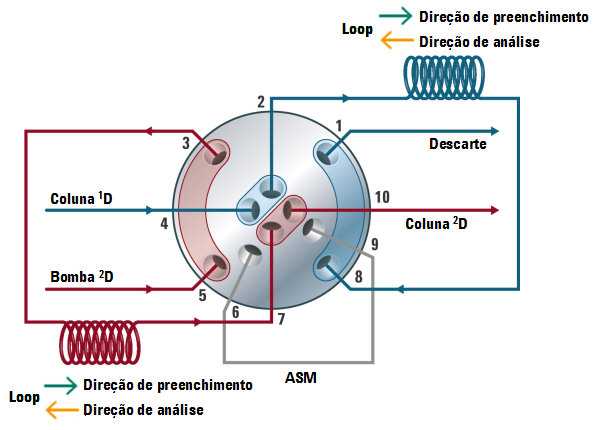

Válvula 2D-LC com ASM de 2 loops (contracorrente)Válvula 2D-LC com ASM de 2 loops (contracorrente)

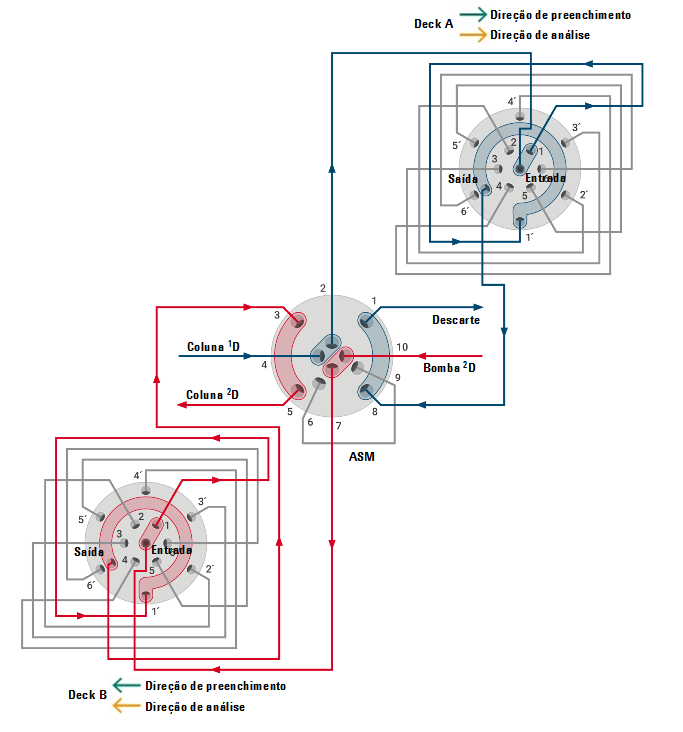

Válvula 2D-LC com ASM de 2×6 loops (simultâneos)Válvula 2D-LC com ASM de 2×6 loops (simultâneos)

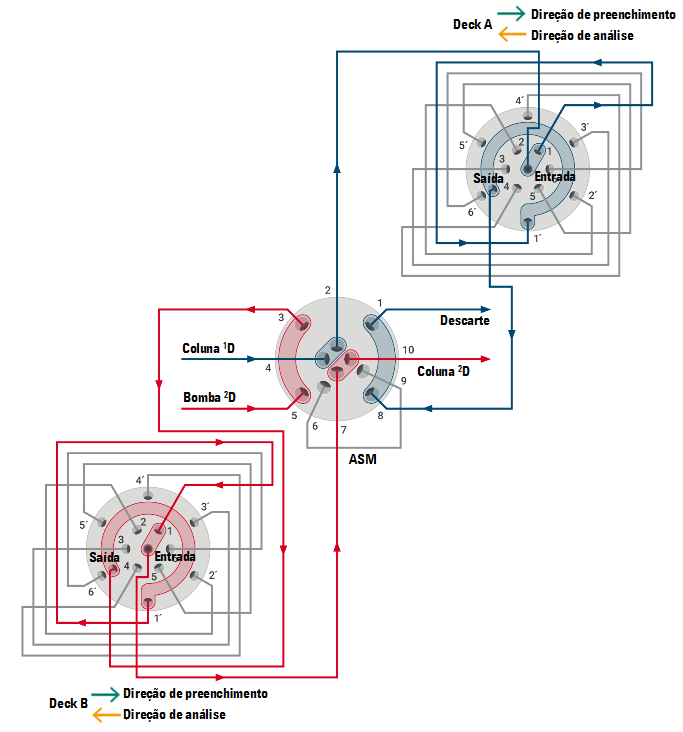

Válvula 2D-LC com ASM de 2×6 loops (contracorrente)Válvula 2D-LC com ASM de 2×6 loops (contracorrente)

Sem Modulação Ativa de Solvente

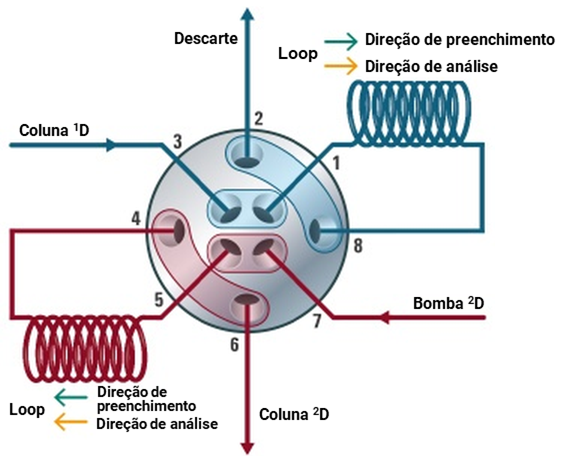

2 posições/4 portas de 2 loops duplos (simultâneo)2 posições/4 portas de 2 loops duplos (simultâneo)

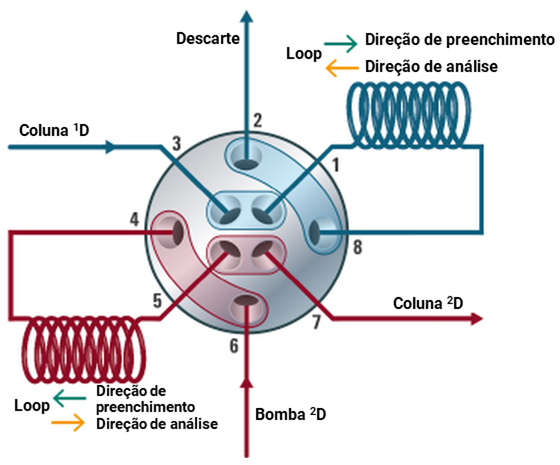

2 posições/4 portas de 2 loops duplos (contracorrente)2 posições/4 portas de 2 loops duplos (contracorrente)

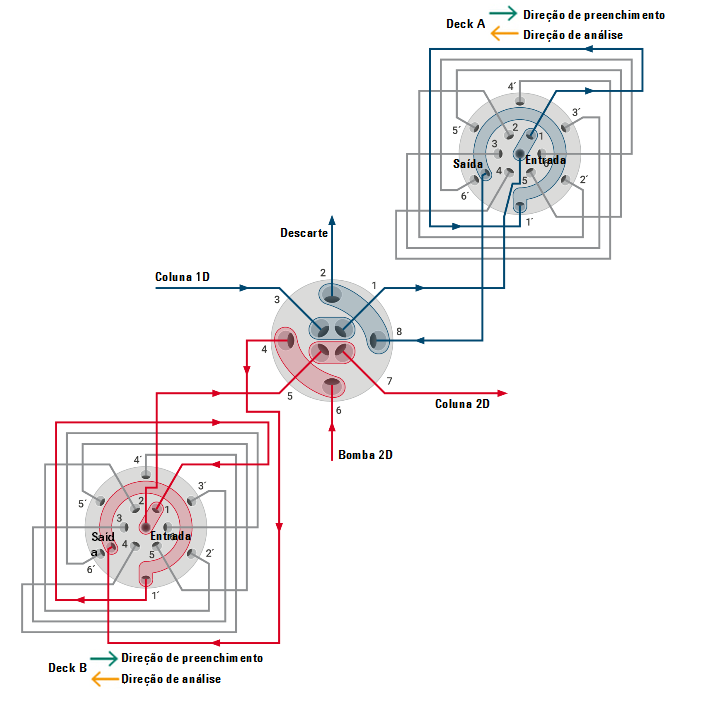

2 posições/4 portas de 2×6 loops duplos (simultâneo)2 posições/4 portas de 2×6 loops duplos (simultâneo)

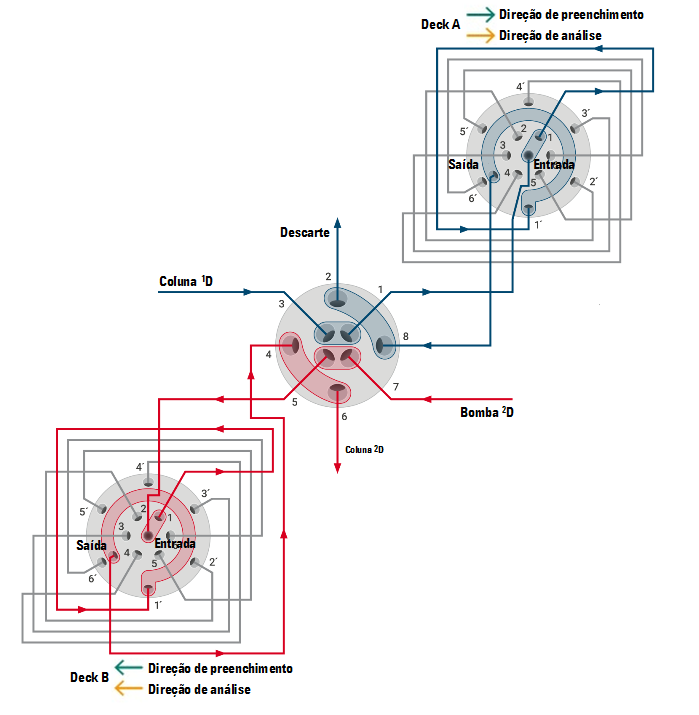

2 posições/4 portas de 2×6 loops duplos (contracorrente)2 posições/4 portas de 2×6 loops duplos (contracorrente)

Configurações de loop único

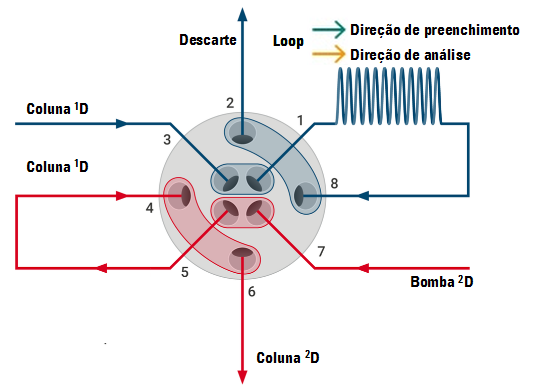

Loop único (simultâneo)Loop único (simultâneo)

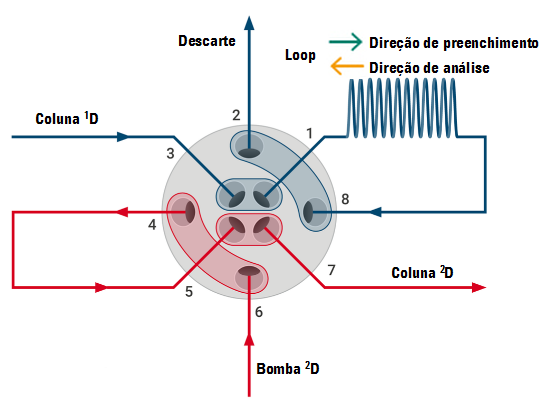

Loop único (contracorrente)Loop único (contracorrente)
