TIC (Cromatograma de íons totais) e EIC (Cromatograma de íons extraído)

Com o snippet Cromatogramas > Cromatograma MS, é possível adicionar um Cromatograma de Íons Totais (TIC) ou um Cromatograma de Íons Extraído (EIC) ao seu modelo de relatório.

NOTA

O número e conteúdo dos cromatogramas TIC e EIC depende das configurações no método de processamento. O snippet mostra apenas aqueles EICs que tenham sido criados automaticamente no reprocessamento.

O TIC mostra a soma de todas as massas detectadas durante a corrida. É possível fornecer uma visão geral, por exemplo, além de um cromatograma gerado com um detector ultravioleta visível.

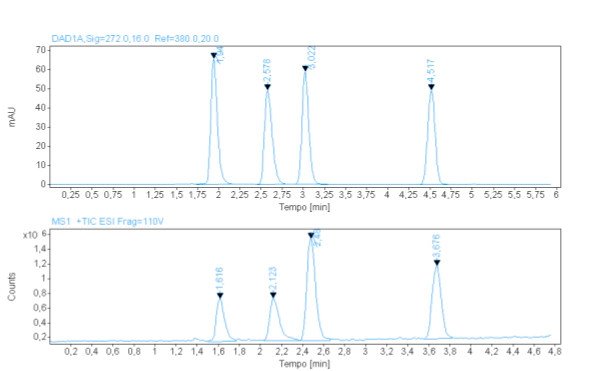

Figura Exemplo: Ultravioleta visível e Cromatograma de Íons Totais

O EIC mostra a abundância de apenas um valor massa/carga específico ("extraído") durante a corrida. É possível ter vários cromatogramas EIC para uma injeção única. Os valores de carga/massa relevantes são definidos no método de processamento.

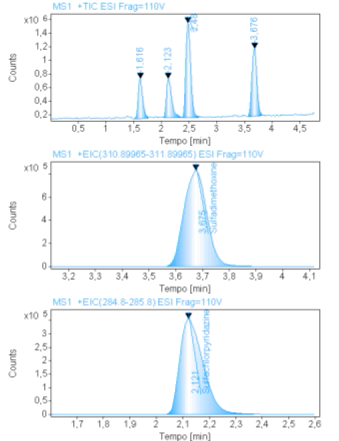

Figura Exemplo: TIC e dois EICs para Composto A (314 m/z) e padrão interno (309 m/z)

TIC e EIC têm basicamente as mesmas propriedades que outros itens do cromatograma. Você define o tipo de cromatograma filtrando pelos nomes do sinal ou pelos tipos de sinal correspondente. O snippet Cromatogramas > Cromatograma MS filtra por qualquer sinal MS, isto é, ele mostra TIC e EIC, dependendo da disponibilidade. É possível ajustar as condições do filtro conforme necessário.
