Gráficos de Espectros MS
OpenLab CDS oferece vários snippets para exibir espectros MS. Por exemplo:
Gráfico de Espectros MS
Selecione o snippet Espectros > Gráfico de Espectros MS para exibir todos os espectros MS de um sinal em um item de relatório. Os espectros serão mostrados no modo Perfil ou Centroide, conforme definido no método de aquisição de dados.
Por padrão, cada espectro é mostrado em escala completa (100%) e a abundância máxima é mostrada para cada espectro.
|
O snippet Gráfico de Espectros MS mostra os espectros Ms de todos os picos integrados no cromatograma de íons totais – mesmo que estes espectros não estejam listados na árvore de injeção da visualização Processamento de dados. Para mostrar menos espectros, ajuste as condições do filtro. |

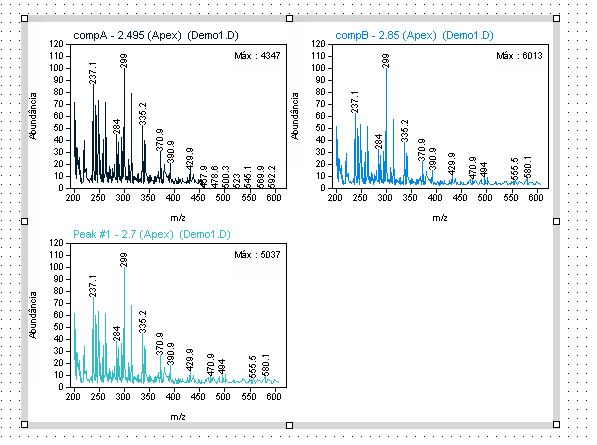

Item de relatório Gráfico de Espectros MS, modo centroide

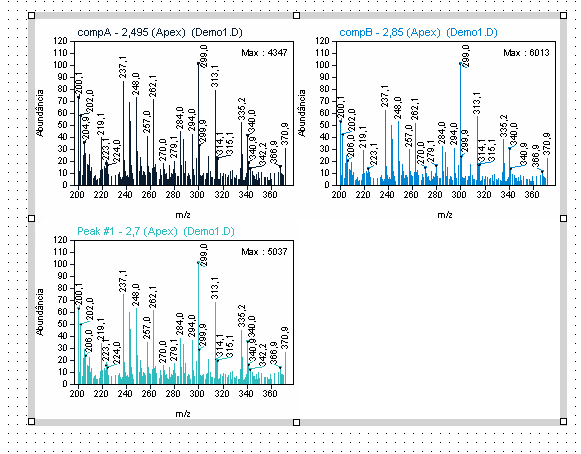

Item de relatório Gráfico de Espectros MS, modo perfil
Espectro MS Sobreposto
Selecione o snippet Espectros > Sobreposto de Espectros MS para exibir os espectros para os picos selecionados no formato Sobreposto. Os espectros serão mostrados no modo Perfil ou Centroide, conforme definido no método de aquisição de dados.

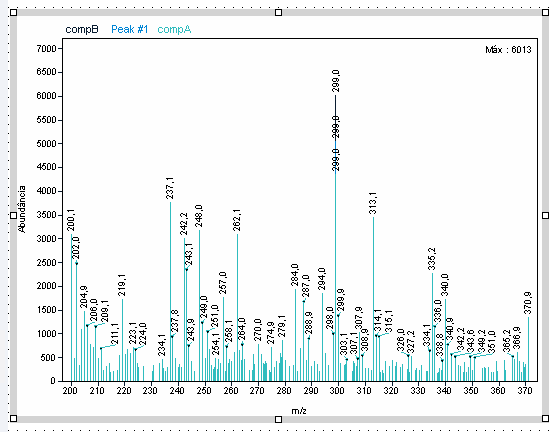

Item de relatório Sobreposto de Espectros MS

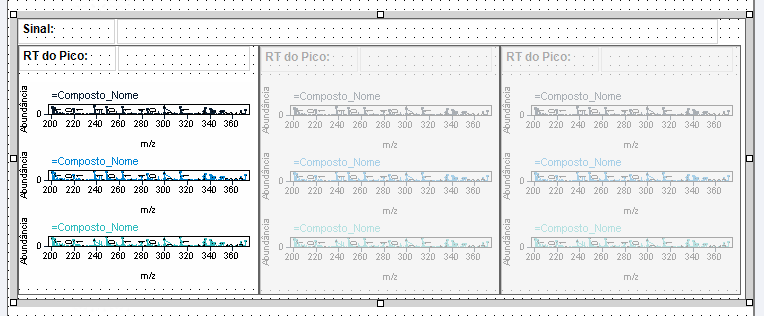

Layout de Fluxo
Em Espectros > Layout de Fluxo de Espectros MS, são exibidos os espectros MS integrados em um grupo que são repetidos nos sinais e picos. É possível adicionar mais informações no grupo, como o tempo de retenção do pico.
Lista de Íons MS por Pico
Selecione o snippet Espectros > Lista de Íons MS por Pico para exibir o gráfico de espectros e a tabela de Picos MS para os picos selecionados. A tabela de picos MS mostra os valores de m/z, Abundância e Abundância % para o espectro MS do pico.

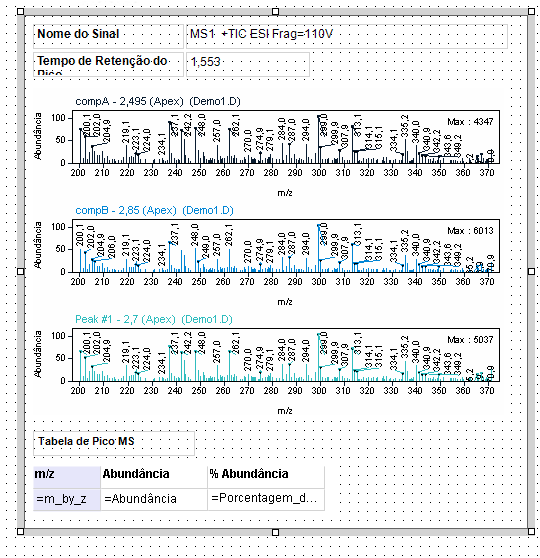

Item de relatório Lista de Íons MS por Pico
