Cromatogramas

Com os itens de relatório de cromatograma, é possível imprimir sinais dos detectores do sistema cromatográfico no relatório. O item de relatório mostra os resultados de todas as injeções incluídas nos dados selecionados. Há pelo menos um sinal por injeção. Se o detector for configurado para fornecer várias medições como sistemas de diodos ou um detector de múltiplos comprimentos de onda, o cromatograma, por consequência, conterá vários sinais por injeção.

NOTA

Além disso, os dados mostrados no cromatograma dependerão do local onde o cromatograma será colocado em um grupo composto e do agrupamento e da filtragem do grupo composto.

Dependendo da configuração do item de relatório, os sinais podem ser mostrados em gráficos separados, gráficos sobrepostos, gráficos empilhados ou como gráficos Iso.

Exemplos de configuração de cromatograma

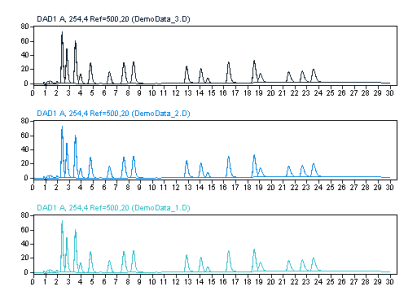

Figura Exemplo: cromatograma com três sinais em gráficos separados

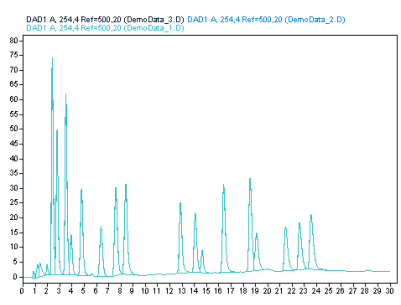

Figura Exemplo: cromatograma com vários sinais em um gráfico sobreposto

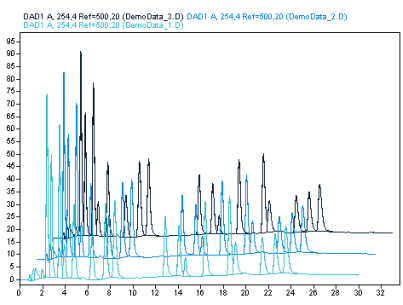

Figura Exemplo: cromatograma com vários sinais em um gráfico empilhado

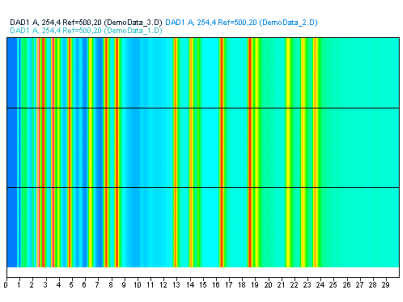

Figura Exemplo: cromatograma com vários sinais mostrado como gráfico iso

Snippets de cromatograma

No navegador Itens do Relatório estão disponíveis diferentes tipos de snippets para o cromatograma. Por exemplo:

• O snippet Gráfico de Sinal Único sempre mostra apenas um sinal detector. O cromatograma é automaticamente repetido na ID do sinal. Portanto, se os dados contiverem vários sinais (por exemplo, de várias injeções ou de um detector de múltiplos comprimentos de onda), o cromatograma será repetido várias vezes.

• O snippets Gráfico de sinais múltiplos mostram todos os sinais no mesmo item de relatório do cromatograma. É possível configurar o formato de exibição e as configurações do grupo.

• O snippet Cromatograma Parametrizado exibe um cromatograma com uma escala fixa que é especificada no nó Relatórios > Relatório de Injeção do método de processamento.

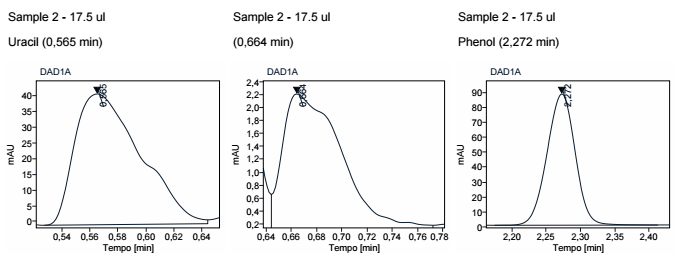

• Os snippets Layout de fluxo mostram um cromatograma integrado em um grupo que é repetido na ID do composto. Os eixos de Tempo dos cromatogramas são dimensionados automaticamente para o tempo inicial e final do pico correspondente.
