Curvas de Calibração

Com as curvas de calibração é possível incluir a apresentação visual dos resultados de calibração em seu modelo de relatório. O gráfico mostra os resultados de todos os compostos e amostras de calibração que estão incluídos nos dados selecionados.

Para obter uma curva de calibração, é necessário configurar as respectivas amostras como amostras de calibração na tabela de sequência e configurar a tabela de calibração.

Dependendo da configuração do item de relatório, as várias curvas podem ser mostradas em gráficos separados, sobrepostos ou empilhados.

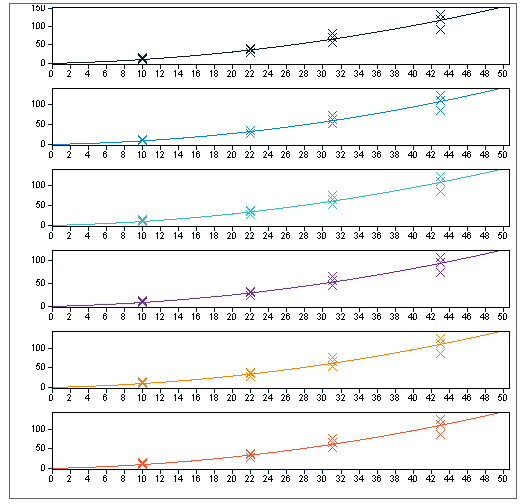

Exemplo: curva de calibração com gráficos separados

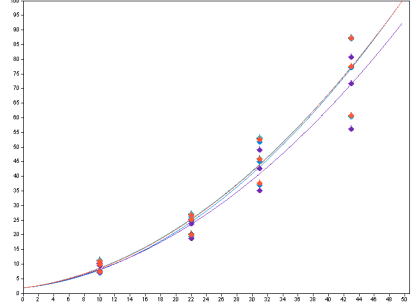

Exemplo: curvas de calibração em um gráfico sobreposto

Tipo de curvas de calibração

No navegador Itens de Relatório estão disponíveis os seguintes snippets para a curva de calibração:

• O Gráfico da Curva de Calibração por Composto contém um grupo composto com uma curva de calibração e informações adicionais como a fórmula ou o coeficiente de correlação. O grupo composto é automaticamente repetido no nome do composto. Portanto, se os dados contiverem vários compostos calibrados, as informações serão repetidas várias vezes.

• As Curvas de Calibração Sobrepostas adicionam um único item de curva de calibração. Nesse item, todas as curvas contidas no escopo atual (definidas por seleção de dados, agrupamento, filtragem, etc.) são exibidas sobrepostas no mesmo gráfico. É possível configurar o formato de exibição e as configurações do grupo.
