Coleta de frações

Dispositivos e Bandejas

Com snippets do tipo Dispositivo de Amostragem ou Bandeja de Coleta de Frações, é possível adicionar representações gráficas de seus contêineres de amostra ao seu modelo. Isto permite, por exemplo, localizar a posição da gaveta de uma bandeja em um multisampler ou localizar a amostra na bandeja.

NOTA

As imagens da pré-visualização sempre exibem dados de exemplo.

Figura Dispositivo de amostragem e bandeja

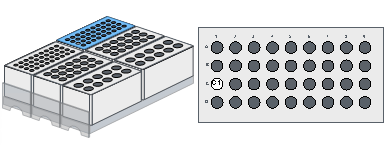

Figura Dispositivo de coleta de frações e bandeja

Atraso e resultados de fração

Os snippets Atraso da fração, Resultados de fração e Resumo de resultados de fração ajudam você quando usar um coletor de fração.

Com a tabela Atraso de fração, você obtém uma visão geral do atraso de fração de seu sistema (volume ou tempo de atraso): No momento preciso em que o detector detecta o início ou o final de um pico, o composto detectado estará na célula do detector e não na válvula de desvio, por isso, seria demasiado cedo para comutar a válvula para a posição de coleta. A comutação da válvula tem de ser atrasada até que o composto seja sido movido da célula do detector para a entrada da válvula de desvio.

Com a tabela Resultados de Fração, você obterá uma visão geral das frações coletadas.

Com a tabela Resumo de resultados de fração, você obtém uma visão geral do resumo de frações com os resultados de várias injeções por amostra.

NOTA

O tempo de atraso será exibido como variável se o tempo de atraso inicial variar entre as frações de injeções.
