Espectros

Com os itens de relatório de espectros, é possível incluir a saída visual de um detector ótico 3D (como um detector de arranjo de diodos) ou de um detector seletivo de massas no seu modelo de relatório. Os espectros mostrados no gráfico correspondem à sua seleção de posições em cada pico.

Com os dados UV, é possível extrair espectros em diferentes posições de pico (início, ápice ou final de um pico). Com os dados MS, os espectros do ápice sempre serão mostrados. É possível filtrar os dados mostrados em um espectro usando uma lista de filtro.

Dependendo da configuração do item de relatório, os vários espectros podem ser mostrados em gráficos separados, gráficos sobrepostos, gráficos empilhados ou como gráficos Iso. Se houver espectros para compostos diferentes, você poderá agrupar os espectros pelo nome do composto.

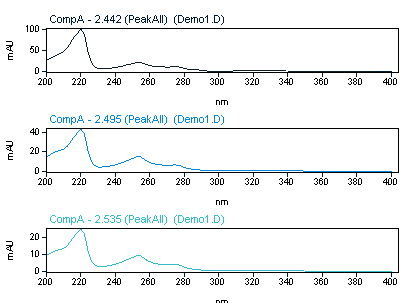

Exemplo: três espectros em gráficos separados

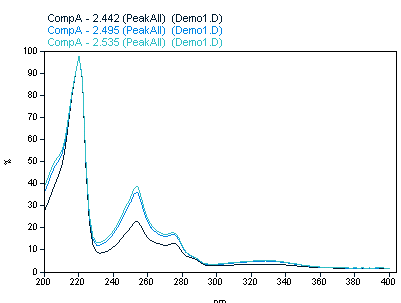

Exemplo: três espectros em um gráfico sobreposto



Exemplo: três espectros em um gráfico empilhado

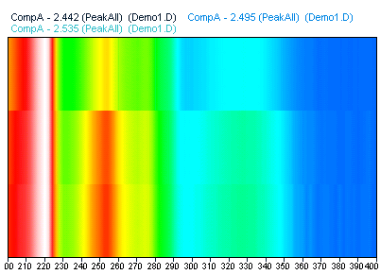

Exemplo: três espectros mostrados como gráfico Iso
