Configuração do SS420x

Para configurar o SS420X no OpenLab CDS2:

1. No Painel de Controle, clique em Configurar Instrumento.

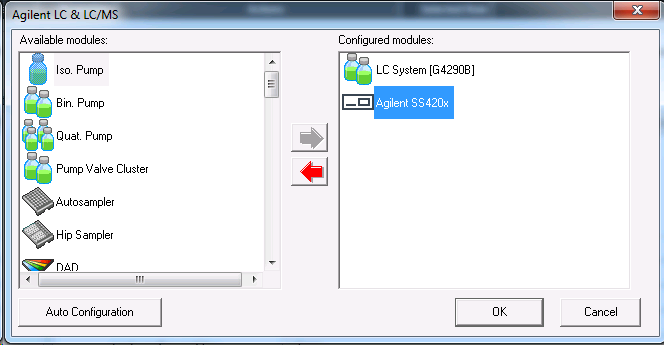

2. Na caixa de diálogo de configuração, selecione Agilent SS420x na lista de módulos disponíveis e clique no botão de seta para a direita para adicionar o módulo à lista de módulos configurados.

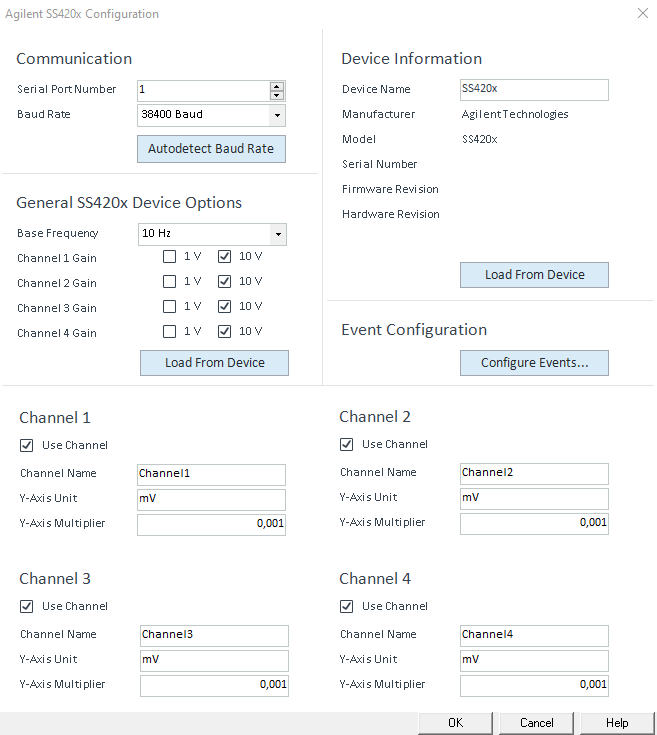

3. Complete a caixa de diálogo Configuração do SS420x para concluir a configuração do módulo.



• Número da porta serial

  Especifica o número da porta RS232 à qual o módulo está conectado.

• Taxa de transmissão

  Selecione uma Taxa de Transmissão ou clique em

  Autodetectar Taxa de Transmissão para recuperar a taxa de transmissão que está definida atualmente no módulo conectado.

4. Clique em Carregar a partir do dispositivo para verificar se o módulo está conectado corretamente. Se a conexão funcionar corretamente, os campos de Informação do Dispositivo serão preenchidos com as informações do módulo.

5. Escolha um Nome de Dispositivo descritivo, descrevendo o módulo configurado. Esse nome é usado dentro de caixas de diálogo do dispositivo.

6. Defina as Opções Gerais do Dispositivo SS420x.

• Frequência Base

  Selecione a Frequência Base. A configuração padrão para o SS420x é 10 Hz, o que proporciona um sinal ruído ideal e pode ser usado em países que utilizam 50 Hz ou 60 Hz. As frequências base disponíveis dependerão da taxa de transmissão escolhida. Se a taxa de transmissão for menor que 38400 bps, as frequências base 100 e 120 não estarão disponíveis. Se escolher uma frequência base maior, você deve selecionar uma frequência que possa ser dividida uniformemente na frequência de linha (por exemplo, 30 para países de 60 Hz e 25 para países de 50 Hz). Se selecionar incorretamente, pode ver os ruídos na frequência da linha no cromatograma. Para um desempenho melhor, selecione uma frequência base próxima à frequência de amostragem máxima que utilizará para aquisição de dados.

  As frequências de amostragem disponíveis na parte da Configuração de Aquisição do método refletirão a Frequência Base selecionada.

• Ganho

  Para cada canal utilizado, selecione o intervalo de sinal para o detector ligado a esse canal.

7. Marque a caixa de seleção Usar Canal para, pelo menos, um canal. Os canais não utilizados podem ser usados em uma configuração separada de instrumento!

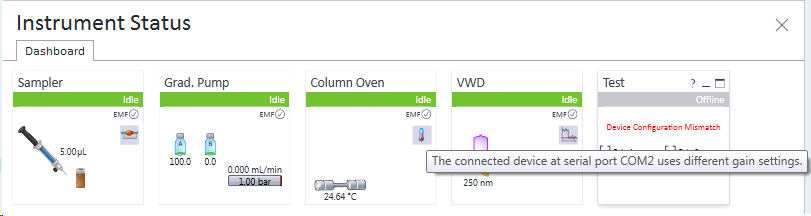

   Se os canais de módulo estiverem divididos entre vários instrumentos (por exemplo, Instrumento 1 usa o canal 1 e o Instrumento 2 usa os canais 2, 3 e 4), será mandatório que toda a Comunicação e as Opções Gerais do Dispositivo SS420x estejam definidas para o mesmo valor em todos os instrumentos que se conectam ao mesmo módulo. Se esta exigência não for cumprida, o dispositivo não poderá ser ligado e o status exibirá detalhes do problema dessa forma (para mais detalhes, mova o mouse para a exibição de erro Incompatibilidade de Configuração do Dispositivo).

8. Para cada canal utilizado neste instrumento, especifique o Nome do Canal, Unidade de Eixo Y e Multiplicador do Eixo Y.

9. Clique em Configurar Eventos... para especificar eventos para este instrumento.

10. Quando a caixa de diálogo estiver concluída, clique em OK.
