Configuração de eventos no SS420x

Se planeja usar o controle de evento a partir do SS420x, deve configurá-lo para cada instrumento usando o SS420x.

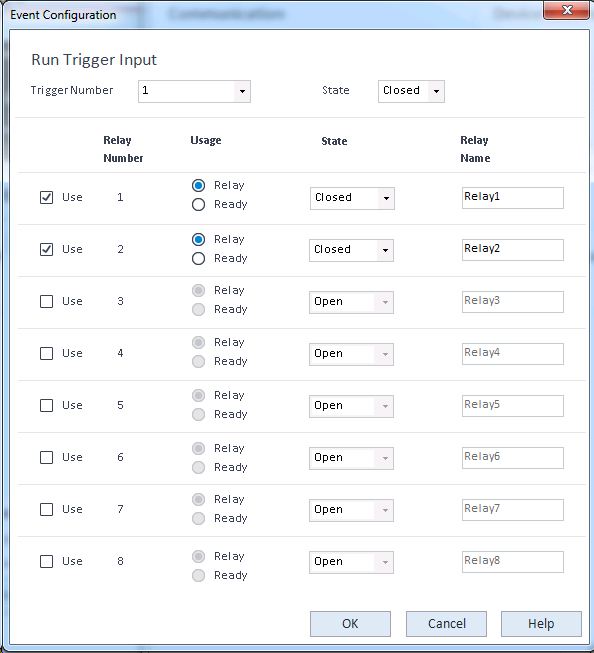

1. Na caixa de diálogo de configuração, clique em Configurar Eventos... para abrir a configuração de eventos.



2. Se deseja acionar o sinal de iniciar corrida externamente, selecione um Número de Gatilho de 1 a 4, que corresponde ao conector de entrada do módulo. Especifique o estado de entrada deste gatilho. Aberto sinaliza um início de corrida, se os conectores não estiverem sendo ligados.

Consulte Gatilho.

3. Marque a caixa de seleção Usar para até 8 relés utilizados pelo instrumento configurado. Cada um dos relés usados pode ser configurado como saída de Relé ou como sinal de Pronto. Pronto alternará o conector para o Estado definido se o sistema de dados sinalizar Pronto para Corrida.

Consulte Relés, Relés prontos.

4. Especifique um Nome de Relé para cada conexão de relé usada. Esse nome é usado dentro do método de módulos.

5. Quando a caixa de diálogo estiver concluída, clique em OK.
