Editar um método do SS420x

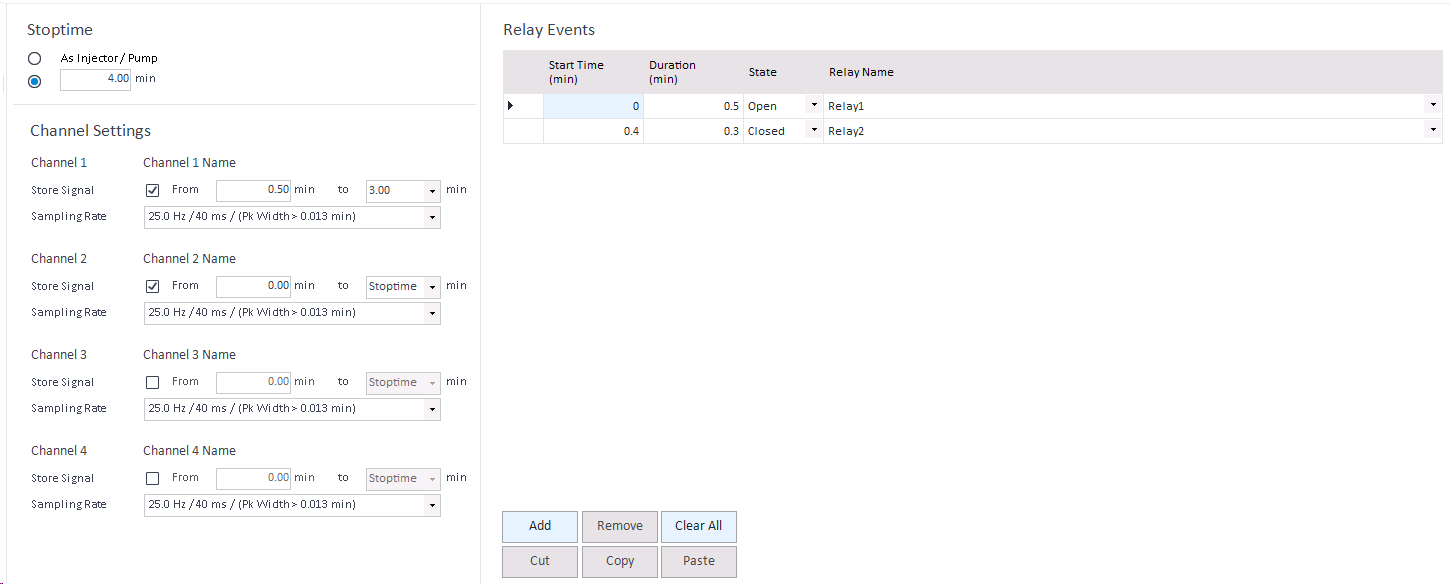

Ative a faixa de opções Método de Aquisição e selecione SS420x.
Insira o Tempo de Parada em minutos para este dispositivo, ou selecione Como Injetor/Bomba, se o tempo de corrida for especificado pelo injetor/bomba.
Para o canal 1/2/3/4:
Defina a caixa de seleção como Armazenar Sinal para permitir a coleta de dados de sinal neste canal.
Limite a coleta de dados do canal particular especificando os tempos De e Até em minutos. Os valores padrão para esses campos irão armazenar os dados do canal para todo o intervalo de tempo da corrida.
Selecione uma Taxa de Amostragem do sinal entre 0,1 Hz e 100 Hz na lista suspensa. A largura do pico esperada para cada taxa de amostragem é exibida.
Adicione ou edite Eventos de Relé. Se este método precisar controlar um evento externo, clique no botão Adicionar na tabela Eventos.
Exibir detalhes da tarefaExibir detalhes da tarefa Insira um Tempo Inicial para o evento em minutos. O evento começa após o número de minutos especificado desde o início da corrida.
-
Insira a Duração de um evento em minutos. O relé é comutado durante o tempo especificado para um determinado estado.
-
Selecione o Estado para o qual relé é comutado.
-
Clique em Nome do Relé e selecione um relé na lista.
Se necessário, adicione ou edite mais eventos. Também é possível recortar, copiar, colar, remover (excluir) ou limpar todos (excluir todos) os eventos.
Salve o método.
Tabela com as configurações disponíveis:
| Frequência base [Hz] | Frequência de amostragem [Hz] | Período de amostragem [ms] | Largura mínima do pico [min] |
Taxa de amostragem conforme exibida |
|---|---|---|---|---|
| 10 | 10,0006 |
99,9936 |
0,033 | 10 Hz / 100 ms / (Largura do pico > 0,033 min) |
|
5,00032 | 199,987 | 0,067 |
5 Hz / 200 ms / (Largura do pico > 0,067 min) | |
| 2,00013 |
499,968 | 0,167 | 2 Hz / 500 ms / (Largura do pico > 0,167 min) | |
| 1,00006 |
999,936 |
0,333 | 1 Hz / 1000 ms / (Largura do pico > 0,333 min) | |
|
0,500032 | 1999,87 | 0,667 |
0,5 Hz / 2000 ms / (Largura do pico > 0,667 min) | |
| 0,200013 |
4999,68 |
1,667 | 0,2 Hz / 5000 ms / (Largura do pico > 1,667 min) | |
|
0,100006 | 9999,36 | 3,333 |
0,1 Hz / 10000 ms / (Largura do pico > 3,333 min) | |
| 25 |
25,008 |
39,9872 | 0,013 | 25 Hz / 40 ms / (Largura do pico > 0,013 min) |
| 12,504 |
79,9744 |
0,027 | 12,5 Hz / 80 ms / (Largura do pico > 0,027 min) | |
|
8,336 | 119,962 | 0,040 |
8,3 Hz / 120 ms / (Largura do pico > 0,040 min) | |
| 5,0016 |
199,936 | 0,067 | 5 Hz / 200 ms / (Largura do pico > 0,067 min) | |
| 2,5008 |
399,872 |
0,133 | 2,5 Hz / 400 ms / (Largura do pico > 0,133 min) | |
|
1,00032 | 999,68 | 0,333 |
1 Hz / 1000 ms / (Largura do pico > 0,333 min) | |
| 0,50016 |
1999,36 | 0,666 | 0,5 Hz / 2000 ms / (Largura do pico > 0,667 min) | |
| 0,25008 |
3998,72 |
1,333 | 0,25 Hz / 4000 ms / (Largura do pico > 1,333 min) | |
|
30 | 30,0019 |
33,3312 |
0,011 | 30 Hz / 33,3 ms / (Largura do pico > 0,011 min) |
|
15,001 | 66,6624 | 0,022 |
15 Hz / 66,7 ms / (Largura do pico > 0,022 min) | |
| 10,0006 |
99,9936 | 0,033 | 10 Hz / 100 ms / (Largura do pico > 0,033 min) | |
| 5,00032 |
199,987 |
0,067 | 5 Hz / 200 ms / (Largura do pico > 0,067 min) | |
|
2,00013 | 499,968 | 0,167 |
2 Hz / 500 ms / (Largura do pico > 0,167 min) | |
| 1,00006 |
999,936 | 0,333 | 1 Hz / 1000 ms / (Largura do pico > 0,333 min) | |
| 0,500032 |
1999,87 |
0,667 | 0,5 Hz / 2000 ms / (Largura do pico > 0,667 min) | |
|
50 | 50,0801 |
19,968 |
0,007 | 50 Hz / 20 ms / (Largura do pico > 0,007 min) |
|
25,0401 | 39,936 | 0,013 |
25 Hz / 40 ms / (Largura do pico > 0,013 min) | |
| 12,52 |
79,872 | 0,027 |
12,5 Hz / 80 ms / (Largura do pico > 0,027 min) | |
| 8,34669 |
119,808 | 0,040 | 8,3 Hz / 120 ms / (Largura do pico > 0,040 min) | |
| 5,00801 |
199,68 |
0,067 | 5 Hz / 200 ms / (Largura do pico > 0,067 min) | |
|
2,50401 | 399,36 | 0,133 |
2,5 Hz / 400 ms / (Largura do pico > 0,133 min) | |
| 1,0016 |
998,4 | 0,333 |
1 Hz / 1000 ms / (Largura do pico > 0,333 min) | |
| 0,500801 |
1996,8 | 0,666 |
0,5 Hz / 2000 ms / (Largura do pico > 0,667 min) | |
| 60 |
60,0962 |
16,64 | 0,006 |
60 Hz / 16,7 ms / (Largura do pico > 0,006 min) |
| 30,0481 |
33,28 | 0,011 |
30 Hz / 33,3 ms / (Largura do pico > 0,011 min) | |
| 15,024 |
66,56 | 0,022 |
15 Hz / 66,7 ms / (Largura do pico > 0,022 min) | |
| 10,016 |
99,84 | 0,033 |
10 Hz / 100 ms / (Largura do pico > 0,033 min) | |
| 6,00962 |
166,4 | 0,055 |
6 Hz / 166,7 ms / (Largura do pico > 0,055 min) | |
| 5,00801 |
199,68 | 0,067 |
5 Hz / 200 ms / (Largura do pico > 0,067 min) | |
| 2,00321 |
499,2 | 0,166 |
2 Hz / 500 ms / (Largura do pico > 0,167 min) | |
| 1,0016 |
998,4 | 0,333 |
1 Hz / 1000 ms / (Largura do pico > 0,333 min) | |
| 0,500801 |
1996 | 0,666 |
0,5 Hz / 2000 ms / (Largura do pico > 0,666 min) | |
| 100 |
100,16 |
9,984 | 0,003 |
100 Hz / 10 ms / (Largura do pico > 0,003 min) |
| 50,0801 |
19,968 | 0,007 |
50 Hz / 20 ms / (Largura do pico > 0,007 min) | |
| 25,0401 |
39,936 | 0,013 |
25 Hz / 40 ms / (Largura do pico > 0,013 min) | |
| 16,6934 |
59,904 | 0,020 |
16,7 Hz / 60 ms / (Largura do pico > 0,020 min) | |
| 10,016 |
99,84 | 0,033 |
10 Hz / 100 ms / (Largura do pico > 0,033 min) | |
| 5,00801 |
199,68 | 0,067 |
5 Hz / 200 ms / (Largura do pico > 0,067 min) | |
| 2,00321 |
499,2 | 0,166 |
2 Hz / 500 ms / (Largura do pico > 0,166 min) | |
| 1,0016 |
998,4 | 0,333 |
1 Hz / 1000 ms / (Largura do pico > 0,333 min) | |
| 120 |
120,563 | 8,2944 | 0,003 |
120 Hz / 8,3 ms / (Largura do pico > 0,003 min) |
| 60,2816 |
16,5888 | 0,006 | 60 Hz / 16,7 ms / (Largura do pico > 0,006 min) | |
| 30,1408 |
33,1776 |
0,011 | 30 Hz / 33,3 ms / (Largura do pico > 0,011 min) | |
|
20,0939 | 49,7664 | 0,017 |
20 Hz / 50 ms / (Largura do pico > 0,017 min) | |
| 12,0563 |
82,944 | 0,028 |
12 Hz / 83,3 ms / (Largura do pico > 0,028 min) | |
| 10,0469 |
99,5328 | 0,033 | 10 Hz / 100 ms / (Largura do pico > 0,033 min) | |
| 4,01878 |
248,832 |
0,083 | 4 Hz / 250 ms / (Largura do pico > 0,083 min) | |
|
2,00939 | 497,664 | 0,166 |
2 Hz / 500 ms / (Largura do pico > 0,166 min) | |
| 1,00469 |
995,328 | 0,332 | 1 Hz / 1000 ms / (Largura do pico > 0,333 min) |
