Sobre os volumes de transferência na configuração do instrumento

Na configuração do instrumento, você fornece um volume de transferência:

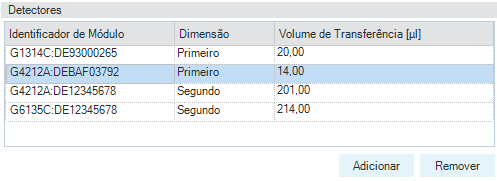

Figura Configuração dos tempos de transferência do detector em um sistema 2D-LC

Por padrão, esta tabela de detectores lista apenas detectores baseados em CAN. Se você tiver conectado um detector MSD ou ELSD, adicione esses detectores e seus volumes de transferência manualmente à tabela de detectores.

NOTA

Certifique-se de usar o identificador exato do módulo (nome do detector e número de série, separados por dois pontos). Caso contrário, o módulo detector não pode ser identificado e o Atraso de Dados (min) será exibido como N/D no método de processamento. Nesse caso, você deve alinhar os sinais manualmente no método de processamento (consulte Alinhar sinais manualmente).

Os mesmos detectores estão, entre outros, também listados no método de processamento em Geral > Sinais > Alinhamento.

Volume de transferência e tempo de transferência

No método de processamento, o Atraso de Dados (min) corresponde ao volume de transferência do detector da configuração do instrumento, dividido pelo respectivo fluxo da bomba. Portanto, o tempo de atraso pode ser visto como um tempo de transferência.

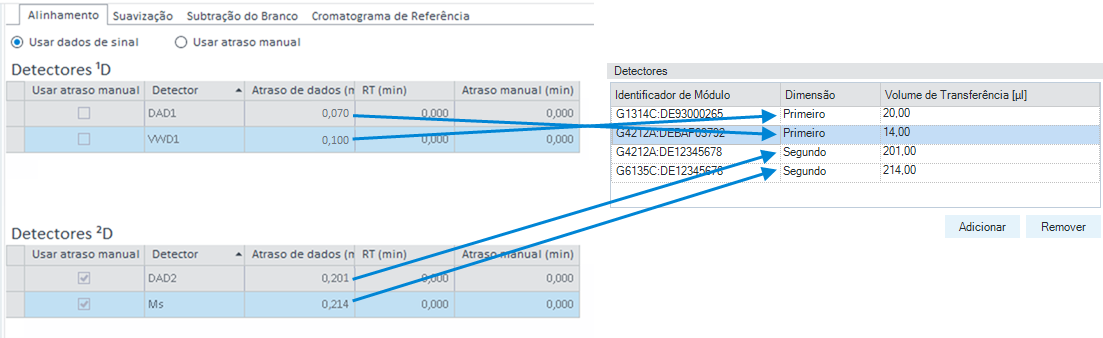

Figura Detectores no método de processamento e na configuração do instrumento

No método de processamento, todos os detectores são listados e são usados nos dados associados a esse método. Se o método não está associado e você carregou dados diferentes de diferentes configurações de instrumentos com diferentes volumes de transferência, a tabela no método de processamento exibe vários em Atraso de Dados (min).

Diferença em relação à Análise de Dados regular (1D)

Na Análise de Dados regular (1D), apenas o atraso (diferença de tempo de retenção) entre dois detectores deve ser especificado no alinhamento do sinal. Para o primeiro detector ¹D, esse valor é sempre zero. Em 2D-LC, o tempo de transferência na primeira dimensão é medido a partir do detector para a válvula 2D-LC.

Consulte também

Alinhar sinais em duas dimensões

Saiba mais sobre o alinhamento do sinal na Análise de Dados principal.
