Cromatogramas

O que você deseja fazer?

• Saiba mais sobre os cromatogramas no software de Análise de Dados principal

• Usar as funções do 2D-LC

• Exibir anotações de corte

• Visualizar detalhes sobre os cortes

• Selecionar cortes

• Propriedades do Cromatograma

Com os dados 2D-LC, esta janela exibe os sinais da primeira dimensão. Os intervalos de tempo em que os sinais 2D foram adquiridos (os cortes) são anotados.

A aparência dos cortes individuais na janela Cromatogramas depende do tipo de corte:

• Heart Cutting múltiplo (MHC)

  Na janela Cromatogramas, cada corte é destacado com uma borda à direita. Não há borda no lado esquerdo. Isto ilustra que o fluxo passa continuamente através do loop de amostra correspondente até que a válvula 2D-LC seja comutada.

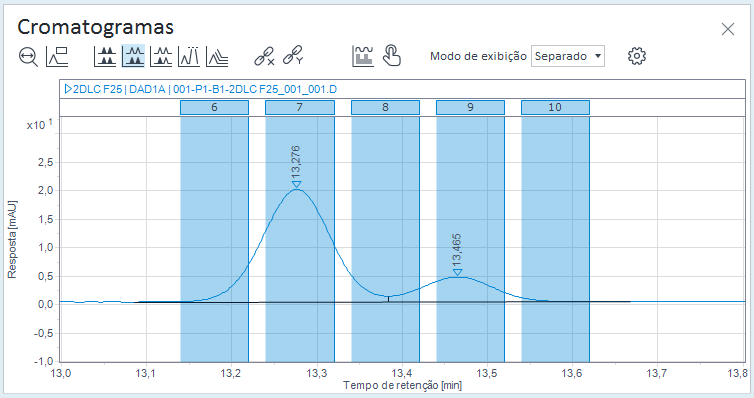

  Figura Exemplo de um Cromatograma de MHC

• Amostragem de alta resolução (HiRes) e 2D-LC abrangente

  Ao contrário do Heart-cutting múltiplo, esses cortes são mostrados com bordas tanto à esquerda quanto à direita. Isto ilustra que a válvula 2D-LC é comutada para iniciar o preenchimento do loop de amostra, e é comutada para interrompê-la.

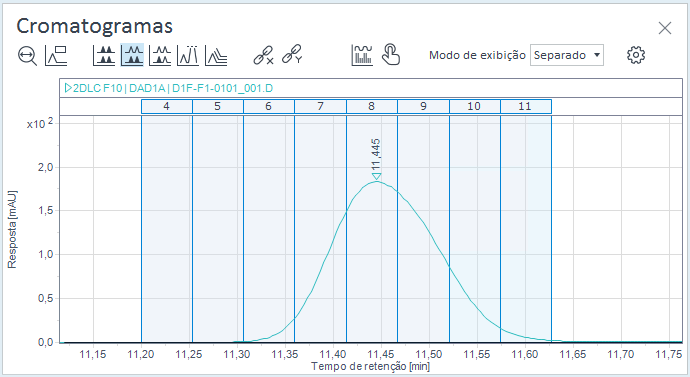

  Figura Exemplo de um Cromatograma HiRes

NOTA

Para dados 2D-LC abrangentes adquiridos com o complemento 2D-LC ChemStation, nenhuma informação estará disponível para os sinais da primeira dimensão. Não serão exibidas anotações de corte na janela Cromatogramas.
