Adicionar um pico 2D

1. Para ativar a ferramenta de criação de pico 2D, clique nela na barra de ferramentas do Gráfico de Contorno 2D.



   O ícone só é visível se a integração manual estiver ativada.

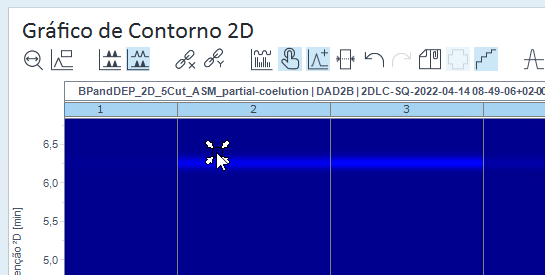

2. Mova o mouse sobre o corte em que você deseja criar o novo pico.

   É exibido um atrator no local do cursor.



3. Clique e arraste o mouse sobre a área do novo pico. Você pode incluir vários cortes, contanto que não exista nenhum outro pico.



   Os resultados são reprocessados automaticamente após a adição de um novo pico 2D.



NOTA

Se o pico ²D criado não for adjacente a nenhum outro pico ²D no mesmo corte, a linha de base do pico criado começará no valor do sinal e terminará no valor do sinal. Se houver um pico adjacente de ²D no mesmo corte, o ponto final da linha de base se conectará à linha de base do pico adjacente.

Como alternativa, crie picos ²D usando as ferramentas de integração manual na janela Cromatogramas ²D (consulte Integração manual).

Para desfazer a criação de pico, clique em Desfazer etapa de integração manual na mesma janela onde você criou o pico.
