Estender ou reduzir um pico 2D

Você pode estender ou reduzir um pico 2D de diferentes maneiras:

• Dentro de um corte, ajustando o tempo inicial ou final de um pico individual ²D

• Em vários cortes, adicionando ou removendo os picos ²D em cortes adjacentes

Dentro de um corte

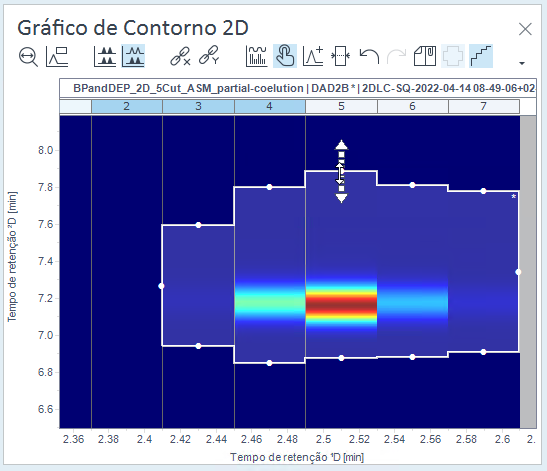

1. Mova o mouse sobre o tempo inicial ou final ²D do pico ²D relevante dentro do pico 2D. Arraste o mouse para o tempo inicial ou final do novo ²D.



   Alternativamente, habilite a integração manual em Cromatogramas ²D e ajuste os tempos de início ou fim do pico ²D lá. O ponto final da linha de base modificado será definido para o valor do sinal.

   Outro pico ²D no mesmo limite de corte até onde você pode estender seu pico. Você só pode estender um pico até o próximo pico ²D. Se você tocar no próximo pico, o ponto final da linha de base do seu pico estendido se conectará à linha de base do outro pico.

   O novo contorno de pico 2D é mostrado. Os resultados são reprocessados para determinar as mudanças nos tempos de retenção de pico.

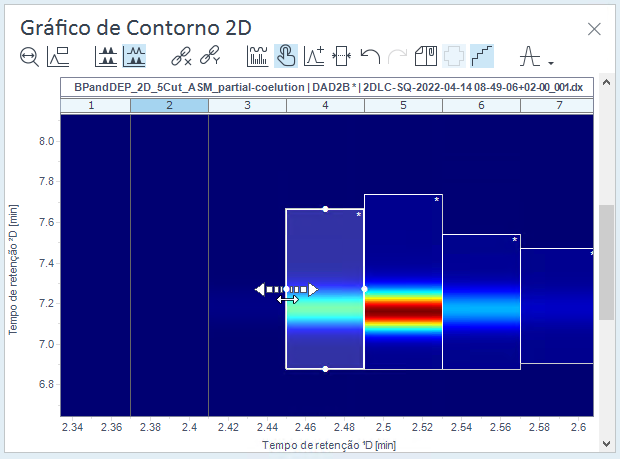

2. Se dois picos ²D compartilharem a mesma linha de base no cromatograma de corte: Mova o mouse sobre a borda entre os picos e arraste a borda para mover a linha suspensa.



   Alternativamente, habilite a integração manual em Cromatogramas ²D e mova a queda de linha para lá.

   Os resultados são reprocessados para determinar as mudanças nos tempos de retenção de pico.

3. Para desfazer o deslocamento de tempo, clique em Desfazer etapa de integração manual na mesma janela onde você ajustou o tempo inicial ou final do ²D.

Em vários cortes

Estender um pico 2D para um ou mais cortes adjacentes só é possível se não houver picos adjacentes nesses cortes.

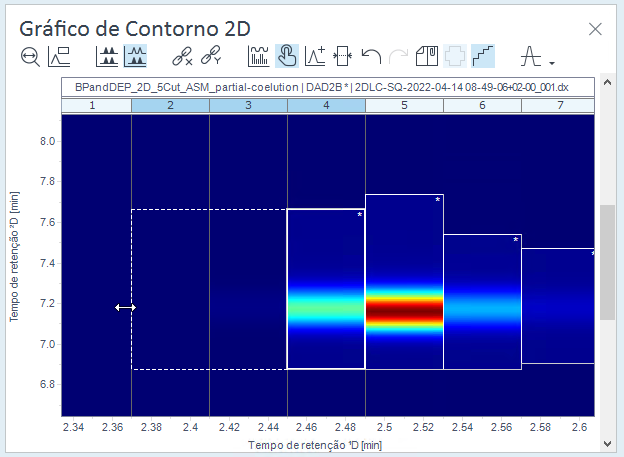

1. Mova o mouse sobre a linha da borda para os cortes adjacentes. Arraste o mouse para estender o pico 2D sobre os cortes adjacentes ou para excluir cortes do pico 2D.





   Alternativamente, habilite a integração manual em Cromatogramas ²D e adicione ou remova os picos ²D correspondentes. Em seguida, mescle os picos adicionados ao existente no Gráfico de Contorno 2D.

   O novo contorno de pico 2D é mostrado. Os resultados são reprocessados para determinar as mudanças nos tempos de retenção de pico.

   NOTA! Se o pico ²D modificado não for adjacente a nenhum outro pico ²D no novo corte, a linha de base do pico criado começará no valor do sinal e terminará no valor do sinal. Se houver um pico adjacente de ²D no novo corte, o ponto final da linha de base se conectará à linha de base do pico adjacente.

2. Para desfazer a extensão ou redução, clique em Desfazer etapa de integração manual na mesma janela onde você ajustou o tempo inicial ou final do ²D.

NOTA

Se você salvar as correções de integração manual no método, apenas a adição ou exclusão de picos ²D será incluída. A modificação de mesclar/dividir picos 2D não pode ser salva no método. Para obter detalhes, consulte Aplicar correções de integração manual ²D a outras injeções.
