Indicadores para integração manual na 2ª dimensão

Um asterisco na Tabela de Amostragem ou na janela 2D do Gráfico de Contorno indica que foram aplicadas modificações manuais na segunda dimensão:

• Um asterisco (*) acrescentado ao nome do arquivo de dados indica que os dados contêm modificações manuais para um ou mais sinais.

• Um asterisco (*) acrescentado ao nome do sinal indica que há modificações manuais relacionadas a esse sinal.

• Um asterisco (*) dentro do gráfico de contorno 2D indica que o pico 2D é baseado em uma modificação manual.

O asterisco pode indicar uma atribuição de pico 2D manual (modificação de mesclar/dividir) no gráfico de contorno ou uma correção de integração manual em um corte individual. Os detalhes sobre o tipo de modificação são mostrados na dica do asterisco na janela Tabela de Amostragem.

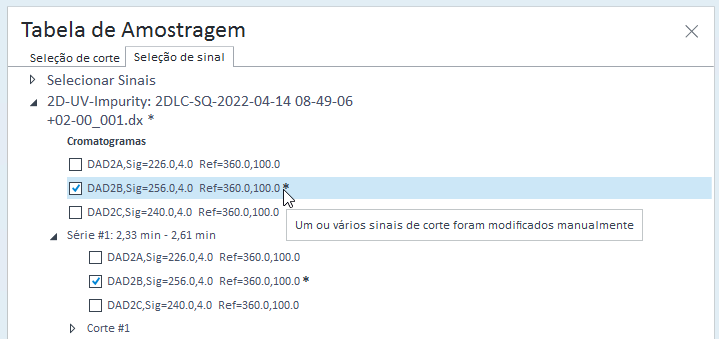

Figura Nome do arquivo de dados e nome do sinal com asterisco

Figura Dica de ferramenta com detalhes sobre o tipo de modificação

Figura Pico 2D no gráfico de contorno 2D com asterisco
