Otimizar a integração na 2ª dimensão ajustando parâmetros de integração

Este procedimento explica como otimizar a integração de picos na 2ª dimensão, ajustando o método de processamento. Você altera os parâmetros de integração para o sinal ²D.

O exemplo usado no procedimento mostra uma amostra de alta resolução que contém dois compostos.

Preparações

• Para que seja possível realizar o procedimento conforme descrito, você precisa dos privilégios a seguir. Os privilégios são configurados no Control Panel.

  • Gerenciamento de Projeto  > Editar conteúdo do projeto

  • Método de Processamento  > Editar parâmetros de integração

  • Processamento de Dados  > Reprocessar dados

  • Se o projeto aplicar a aprovação do método, o status do método deverá ser Genérico. Para obter detalhes, consulte Aprovação do método.

• Você carregou uma amostra única ou um conjunto de resultados com um método 2D-LC associado a ela.

1. Para verificar a qualidade das configurações de integração atuais, reprocesse os dados.

2. Selecione os dados que deseja verificar:

   • Na árvore de injeção, selecione a amostra relevante.

   • Na guia Seleção de sinal da janela Tabela de Amostragem, selecione o sinal ²D relevante. Desmarque as caixas de seleção de outros sinais ²D.

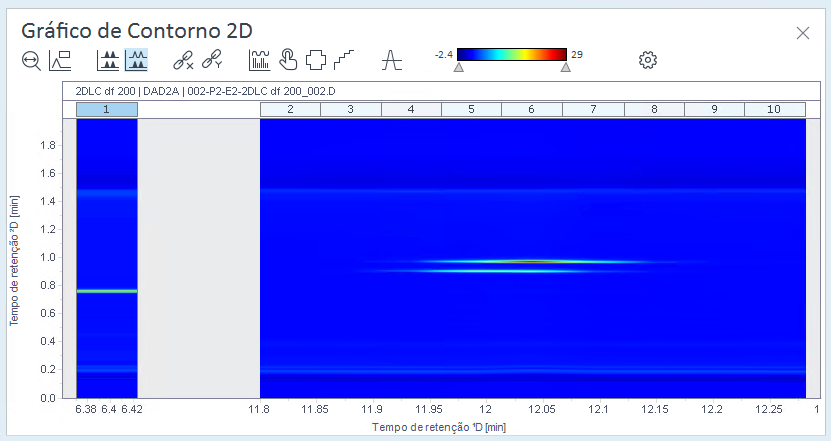

3. Abra a janela Gráfico de Contorno 2D e verifique o sinal.

   Os picos relevantes são aqueles no centro do gráfico de contorno.

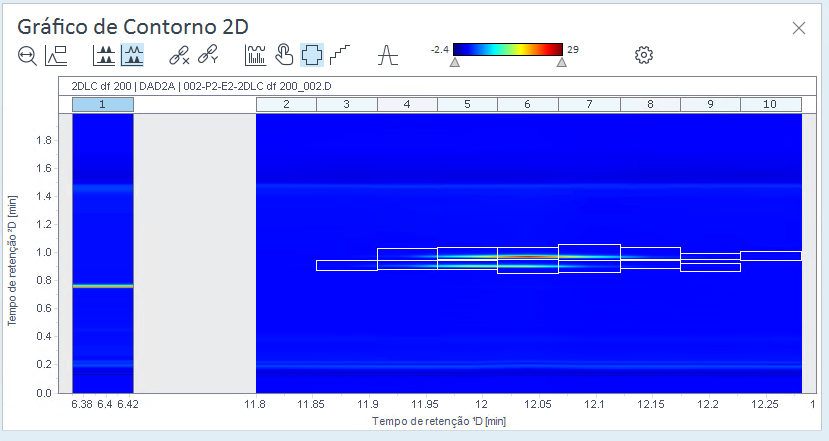

4. Clique em (Mostrar regiões de pico 2D) para ver onde os picos foram integrados.

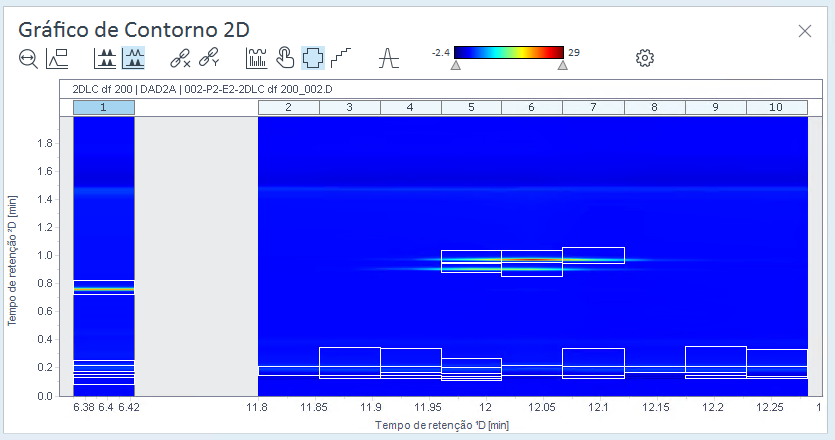

   Neste exemplo, todos os cortes contêm picos que não são relevantes, enquanto outros cortes contêm áreas coloridas que não são marcadas como picos.

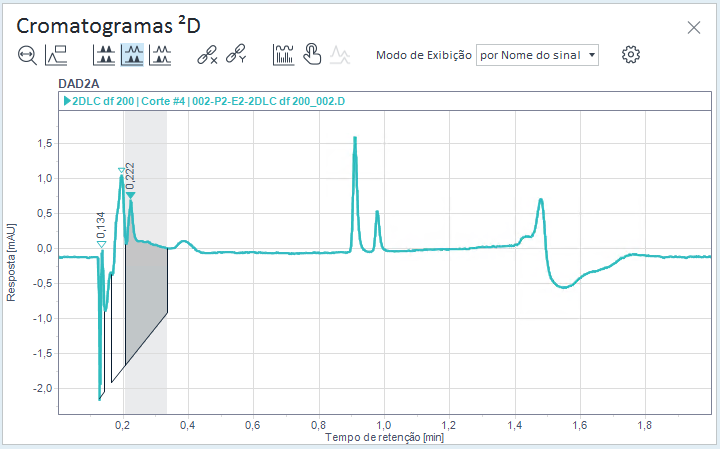

5. Selecione um corte e verifique os picos integrados na janela Cromatogramas ²D.

   Neste exemplo, o corte 4 foi selecionado. Há picos integrados no início, mas os picos relevantes no meio não foram integrados.



6. No método de processamento, ajuste os parâmetros de integração especificamente para o sinal ²D (consulte Configurar parâmetros de integração específicos do sinal).

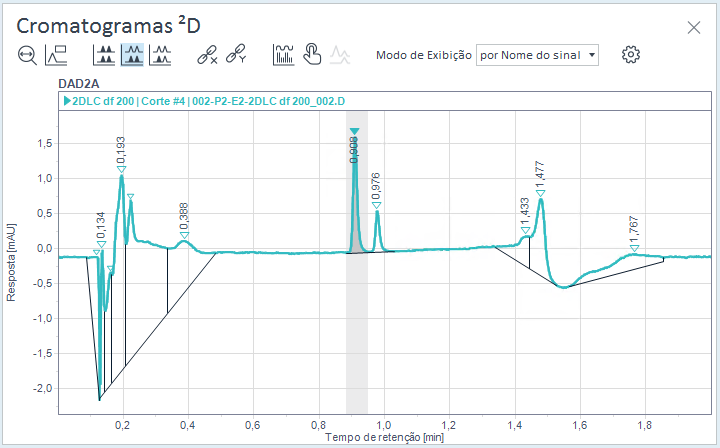

   Neste exemplo, rejeição de área e rejeição de altura foram reduzidas para garantir que todos os picos relevantes sejam integrados. Além disso, eventos Integração Desligada e Integração Ligada foram adicionados para se livrar dos picos irrelevantes no início.

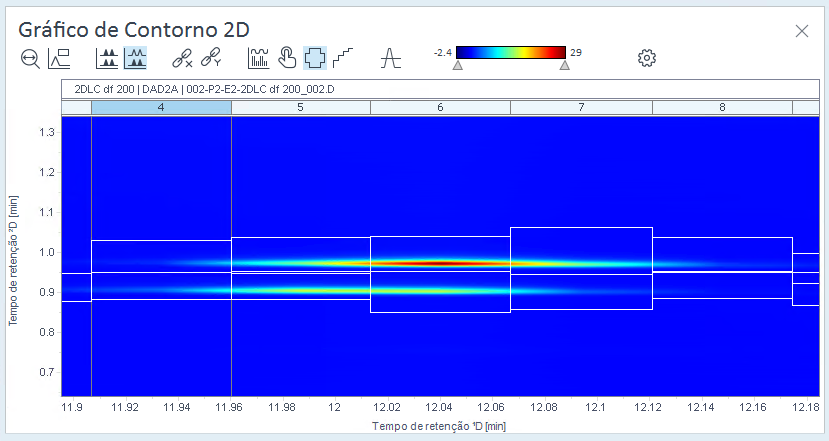

7. Verifique o Gráfico de Contorno e Cromatogramas ²D novamente. Idealmente, todas as regiões relevantes são mostradas como picos, mas nenhuma outra área contém picos.
