Exibir pureza do pico UV no Gráfico de Contorno 2D

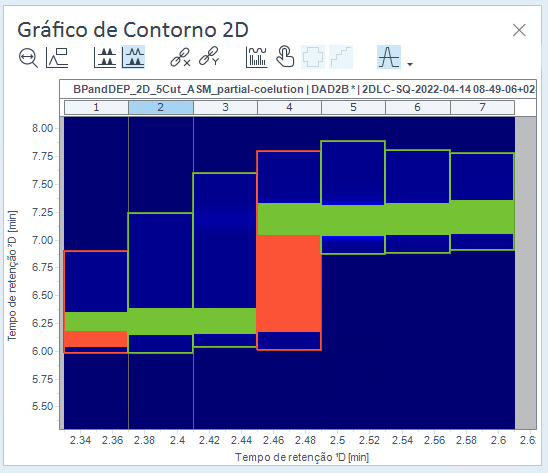

1. Na janela Gráfico de Contorno 2D, clique em para mostrar os resultados da verificação de pureza UV.

   Se a impureza UV foi avaliada, ou seja, os valores de similaridade foram calculados, os resultados são anotados no Gráfico de Contorno 2D. Um pico 2D é classificado como puro se todos os valores da curva de similaridade estiverem acima do threshold.

   A cor do contorno do pico indica se o pico 2D é classificado como puro (contorno verde) ou impuro (contorno vermelho). Se nenhum valor de similaridade foi calculado, a borda permanece branca. As áreas coloridas dentro do pico 2D indicam se os valores de similaridade individuais estão acima ou abaixo do threshold (verde ou vermelho, respectivamente).

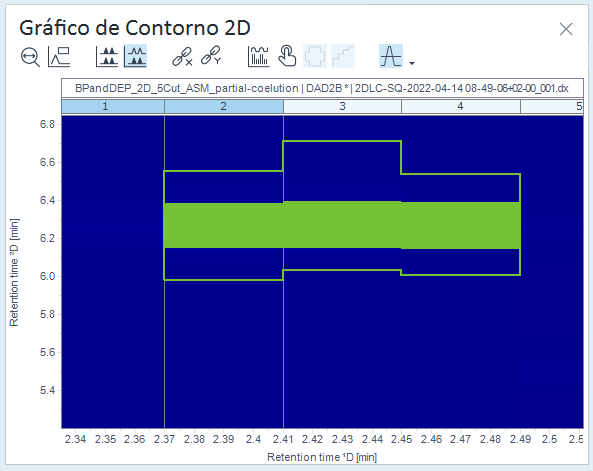

   Figura Exemplo: Pico 2D que é classificado como puro



   Figura Exemplo: Pico 2D que é classificado como impuro

   OBSERVAÇÃO: Se você ativar a exibição de pureza no Gráfico de Contorno 2D, o modo de interpolação será desativado automaticamente e as regiões de pico serão sempre mostradas.

2. Para visualizar as cores do pico 2D atrás da anotação de pureza, mova o mouse sobre o pico 2D. As áreas verde e vermelha tornam-se transparentes.

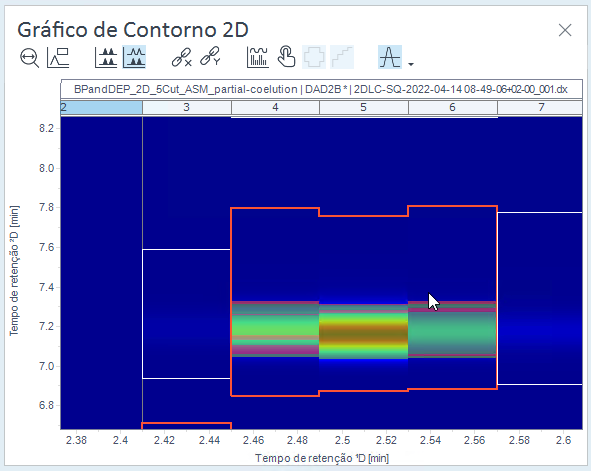

   Figura Exemplo: O mouse se moveu sobre um pico 2D impuro
