OpenLab CDS 溶剂监测器

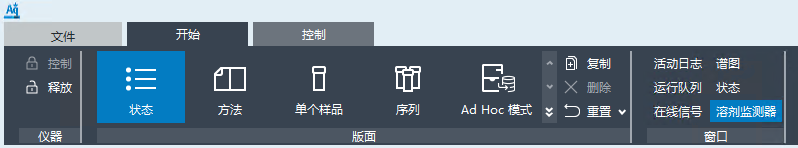

通过 OpenLab CDS 功能区选项卡选择溶剂监测器窗口，可持续观察瓶中的溶剂液位。

注意

请注意 OpenLab CDS 版本规范和对溶剂监测器功能可用性的相应更新要求。

溶剂监测器的以下功能可作为用户界面功能使用：

• 分配给瓶子的溶剂名称

• 瓶子在液位传感模块中的位置

• 液位传感模块中瓶子存在识别

• 当前瓶子填充水平概览

• 溶剂瓶需要重新填充时的信息

• 整个运行队列溶剂消耗量的估算。

• 整个运行队列完成后，瓶中剩余溶剂量显示为剩余量。

涵盖三种不同的瓶子状态场景：

• 瓶子未分配（未分配）

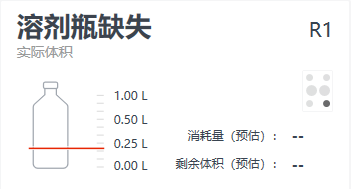

• 瓶子已分配但缺失/移除（瓶子缺失）

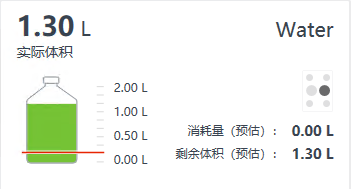

• 瓶子已分配且存在



除监测功能外，OpenLab CDS 溶剂监测器还显示运行队列中所有项目的估计消耗量。

#	描述
1	分配的溶剂名称
2	瓶中实际溶剂量
3	溶剂瓶在液位传感模块中的位置
4	“未就绪”限值设置
5	进行中运行队列的估计溶剂消耗量 绿色 - 溶剂量足以完成运行队列中的项目。 橙色 - 完成运行队列中的项目将达到“未就绪”限值。 红色 - 达到“错误”限值（泵关闭），需要重新填充瓶。
6	估计溶剂剩余量（实际溶剂量 - 消耗量） 绿色 - 溶剂量足以完成运行队列中的项目。 橙色 - 完成运行队列中的项目将达到“未就绪”限值。 红色 - 达到“错误”限值（泵关闭），需要重新填充瓶。
