评估延迟校正

您可以在校正运行完成后执行延迟校正评估，也可以稍后通过单击延迟校正选项卡中的评估延迟校正并打开现有校正运行（即通过延迟校正工具获取的运行）来执行延迟校正评估。

打开一个向导，显示有两个不同的选项卡。

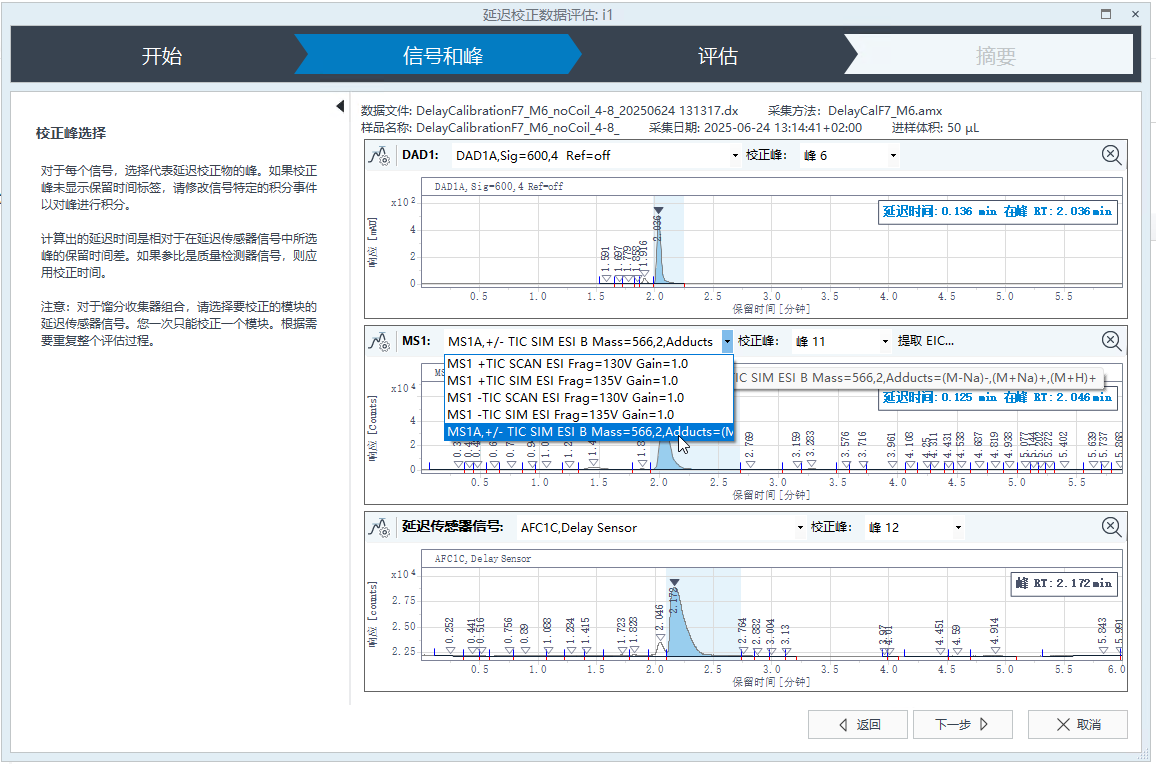

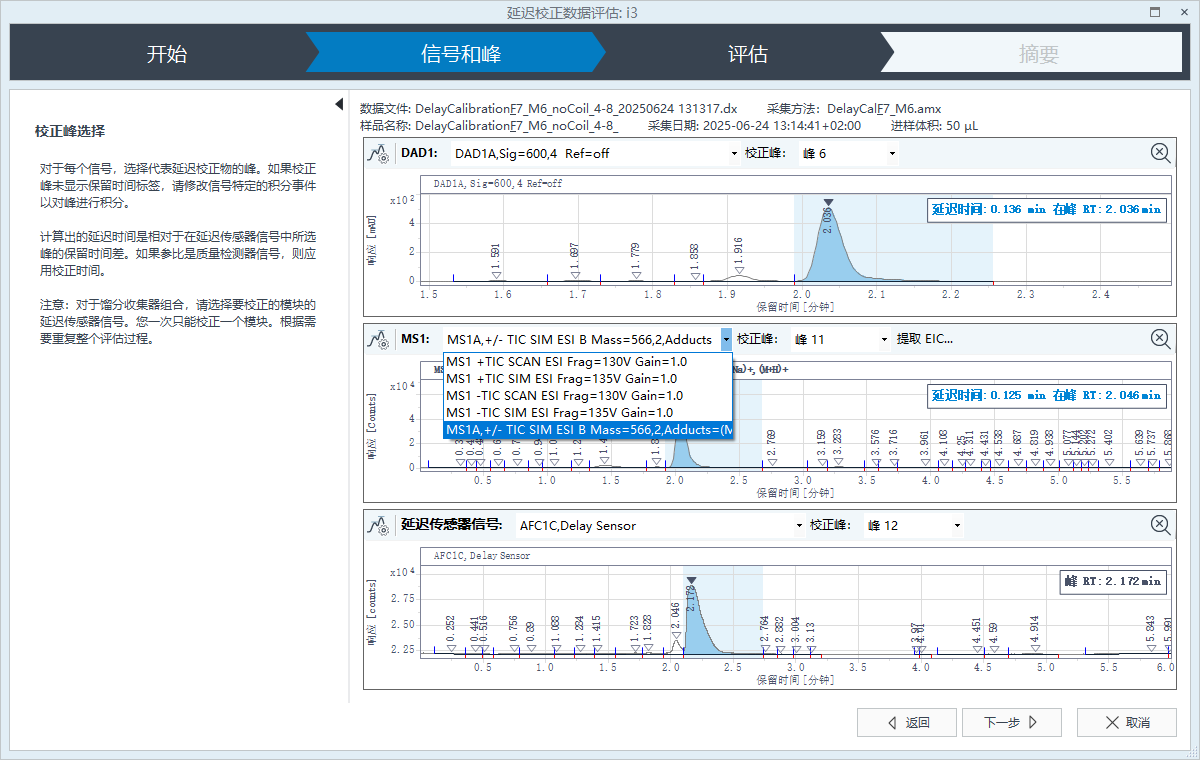

“信号和峰”选项卡

信号和峰选项卡显示仪器中配置的所有检测器的信号，每个检测器有一个面板，馏分收集器延迟传感器有附加面板。

您可以在每个检测器面板中选择要使用的信号，然后选择目标峰。系统会自动计算延迟时间，并在检测器信号上显示该值。

如果需要，您可以单击“积分参数”按钮修改积分：

如果是 MS 检测器，您可以选择 MS 谱图（TIC SIM 和 SCAN）来计算延迟时间，或者单击提取 EIC... 提取离子色谱，然后用它来计算延迟时间。

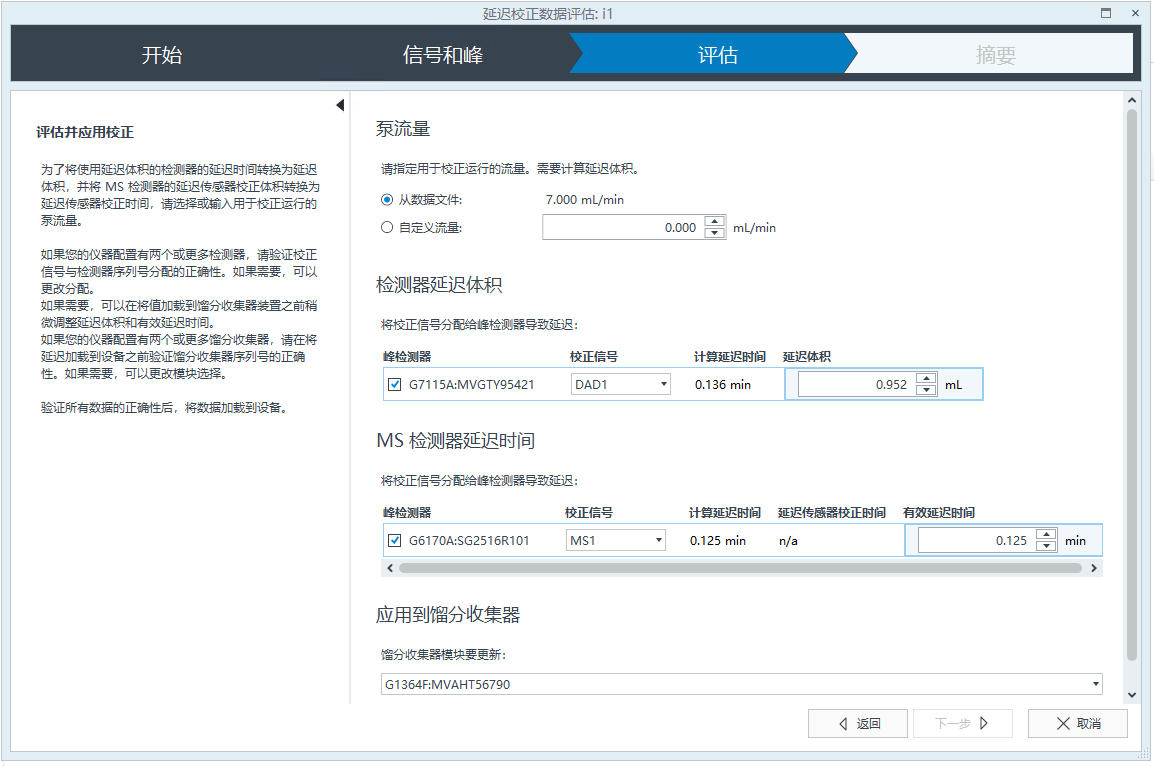

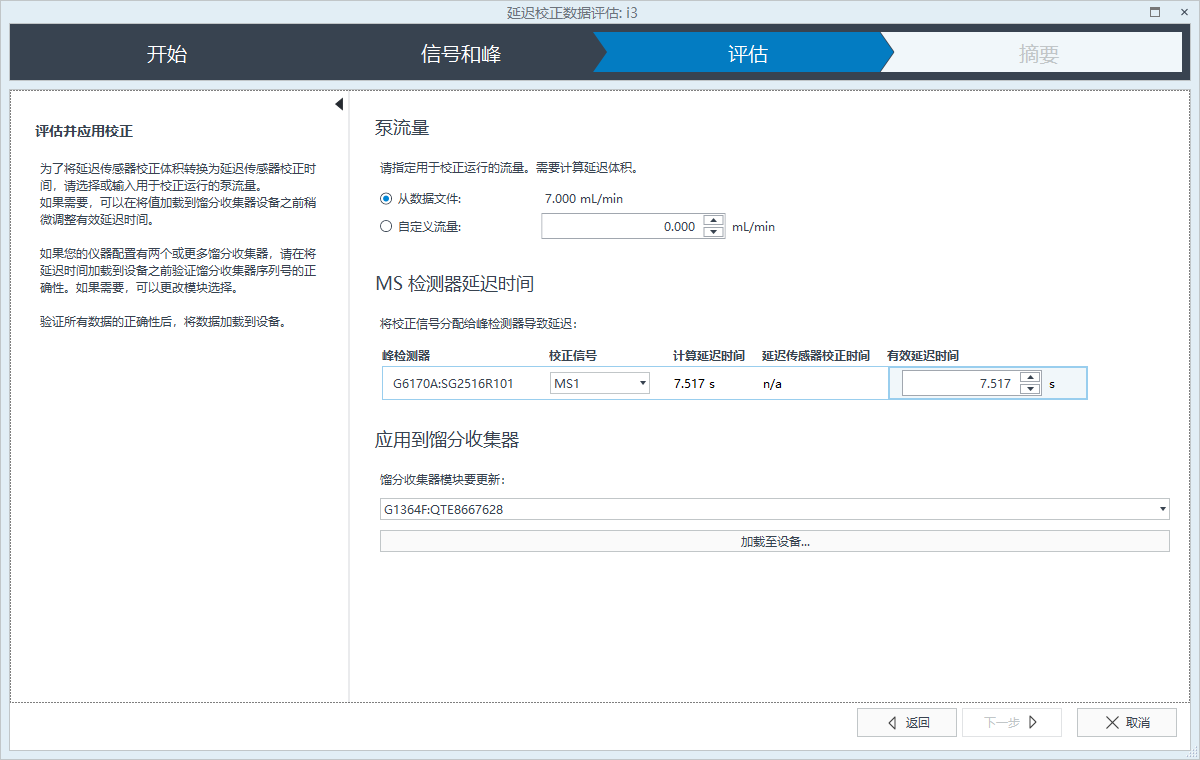

“评估”选项卡

评估选项卡显示计算出的延迟，并可根据需要进行修改。

• 泵流量：系统使用泵流量计算延迟体积（对于非 MS 检测器）和延迟传感器校正时间（对于 MS 检测器）。流量从数据文件（校正运行）中恢复，您也可手动输入流量（例如使用非 Agilent 泵时）。如果流量值发生变化，系统会自动重新计算延迟体积和延迟传感器校正时间。

• 检测器延迟体积：系统会计算非 MS 检测器的延迟体积，它与检测器和馏分收集器之间的管路体积相对应。检测器通过其部件号和序列号进行标识，系统会自动分配校正信号。如果存在多个检测器，您可为每个检测器选择预期信号。

  延迟体积 = (FDS 中的 RT - DET 中的 RT) x 泵流量

• MS 检测器延迟时间：系统会计算 MS 检测器的有效延迟时间。它与化合物从 MS 检测器传输到馏分收集器所需的时间相对应。系统会根据色谱图中所选峰的保留时间来计算该时间：

有效延迟时间=（FDS 中的 RT - MSD 中的 RT）+ 延迟传感器校正时间。

• FDS 中的 RT 是馏分收集器延迟传感器色谱图中选定用于校正的峰的保留时间。

• MSD 中的 RT 是质量检测器色谱图中选定用于校正的峰的保留时间。

• 延迟传感器校正时间对应于延迟传感器校正体积 x 流量。馏分收集器固件会读取延迟传感器校正体积。该体积对应于因仪器配置而需要应用的几 µL 的微小校正（单位为 µL，对应时间参）。

您可以根据需要编辑计算出的延迟。

• 应用于馏分收集器：您可以将计算出的延迟加载到馏分收集器模块：非 MS 检测器为延迟体积（单位：mL），MS 检测器为延迟时间（单位：min）。
  数据加载到馏分收集器后，会生成延迟校正报告。

单击采集方法  > 馏分收集器  > 高级中的与校正一致（时间），在运行采集时应用计算的延迟。
