定时事件，ChemStation 积分器
OpenLab CDS 提供了一组定时事件，这些事件允许您选择内部算法基线定义或用户定义的积分器模式。在默认基线建立不合适时，这些定时事件可用于自定义信号基线的建立。例如，用户可以创建新的峰面积加和事件类型（请参见峰面积加和片段），这不会改变默认峰面积加和的结果。在计算最终峰面积的总和以及修正短期和长期的基线偏差时，这些事件可能会有用。
您可设置给定信号的值，也可设定所有信号的全局参数。
最小峰面积
请参见初始事件。
峰面积加和
设置积分器加和面积的端点（开/关）。
使用面积加各创建的峰的保留/迁移时间是开始和结束时间的平均。如果在一个峰开始后但顶点前发生面积加和打开事件，则整个峰均计入加和。如果发生在峰顶点之后，但在峰结束之前，则峰被截断并立即开始面积加和。
如果在一个峰开始后但顶点前发生面积加和关闭事件，则加和立即结束。信号上发生此事件的点成为“峰谷点”。如果面积加和关闭事件发生在顶点之后，则事件被延迟到峰结束之后。
峰面积加和片段
此事件可无面积或时间间隔损失地定义连续峰面积加和间隔。
该事件与峰面积加和事件类似。但您可用此事件定义连续面积加和间隔且不会有时间间隔和积分峰面积损失。峰在您设置事件的点拆分，面积加和严格在设置的峰面积加和片断间隔上开始和结束。
面积加和片段峰的保留时间在片断时间间隔的中间。保留时间不随识别或重新校正而变化。可能只做轻微更改，这是因为积分器可能会在面积加和片断开始事件开始采集数据点，并在面积加和片断结束事件时结束。因此，保留时间的变化最多就是两个数据点之间的时间。
使用开始参数设置各个峰加和片断的开始时间。下一开始时间用作之前的时间片断的结束时间，因此您可在相互之间使用多个开始事件。
开始负峰面积参数定义了从时间片断面积中扣除任何负面积（在设定基线以下）时的积分起始点。
结束参数定义最后一个时间片断的终点。计算时间片断的面积时忽略任何在设定基线以下的面积。如果后面没有其他面积加和片断，则积分器恢复正常的峰检测模式。
在从开始事件到下一结束事件的范围内，基线总是一条直线，在方向上没有任何变化。仅在结束点之后（至少 0.001 min 后），可再次使用事件根据范围设置基线、根据范围设置低基线或根据范围使用基线设置长期基线变化。
上图显示了包含以下定时事件的示例：
时间 | 事件 | 参数 |
|---|---|---|
| 4 min | 根据范围设置基线 | +-2 min |
|
22 min |
根据范围设置基线 |
+-4 min |
时间 | 事件 | 参数 |
|---|---|---|
| 4 min | 峰面积加和片段 | 开始 |
| 8 min | 峰面积加和片段 | 开始 |
| 10 min | 峰面积加和片段 | 开始 |
| 13 min | 峰面积加和片段 | 开始 |
| 17.5 min | 峰面积加和片段 | 开始 |
| 19 min | 峰面积加和片段 | 结束 |
自动调节峰宽
启用自动更新下一个峰的峰宽。这会恢复该时间点的任何峰宽，同时根据之前找到的峰宽恢复峰宽跟踪。
峰谷处的基线

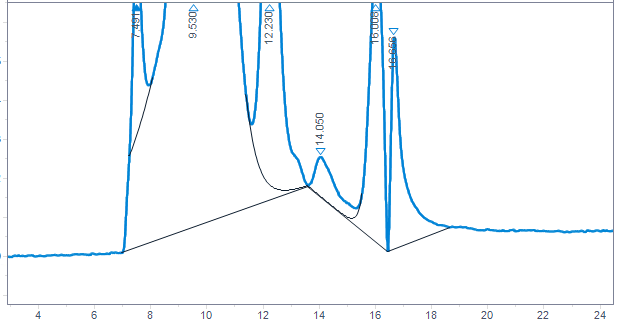

设置积分器在峰之间的每个峰谷处重置基线的端点（开/关）。
重复重新设置基线会切掉峰角。这种角成为负面积，会减少测量的峰的总面积。
当峰的背景为一个很宽的低峰，且您希望将基线重置到所有峰谷点时，可使用该功能。
反向基线
设置标准积分器扩展基线的点，在水平方向上，从已存在的基线点反向延伸至此点。
基线保持
在已建立的基线高度处会绘制一条从基线保持事件开启处直到基线保持事件关闭处的水平基线。
基线连到下一峰谷
设置一个点，在该点积分器将在峰之间的下一个峰谷处重新设置基线，然后自动取消该功能。
该功能用于一组合并的峰，即您认为有重叠或多个簇峰紧密连的时候。面积加和期间会忽略该功能。
开始基线
若信号处于峰值时，设置积分器将基线重置为数据点当前高度的时间点。
如果信号位于基线上，则会忽略此功能，并使用检测到的基线。
检测肩峰
设置积分器开始和停止检测峰肩的端点（开/关）。
肩峰是根据设置的肩峰模式进行检测的。请参阅初始事件，ChemStation 积分器 。
固定峰宽
设置峰宽并禁用下一峰的峰宽的自动更新。要获得良好性能，请将峰宽设置为与实际半峰高处的峰宽接近的值。
最小峰高
请参见初始事件。
积分
设置积分器停止和开始积分的端点（开/关）。
积分器关闭与打开时的时间之间的峰将被忽略。
基线是从最后一个声明的点开始绘制的，包括所有穿透重置。积分器关闭时会忽略所有其他积分器功能和设置的峰宽、阈值和最小面积更改。在开和关点，基线点重建。
积分器设置为重新开始时，新基线点会在当前信号水平上重置。
此功能适用于忽略色谱图/电泳图谱中的部分或消除基线干扰。
最大峰面积
设置最大目标峰的面积。
任何面积大于最大面积的峰都不会进行报告。基线校正后，积分器会排除任何面积大于最大峰面积值的峰。
您可对此事件进行调整，如从积分结果中排除 GC 色谱图的溶剂峰，但包含驼峰。
最大峰高
设置最大目标峰的高度。
任何高度大于最大高度的峰都不会进行报告。基线校正后，积分器会排除任何高度大于最大峰高度值的峰。
您可对此事件进行调整，如从积分结果中排除 GC 色谱图的溶剂峰，但包含驼峰。
负峰
设置积分器识别负峰的端点（开/关）。
识别到负峰时，积分器不会在穿透后自动重置基线。自此之后所有基线穿透均将使用绘制的零基线积分。面积是相当对该基线计算的绝对值。
负峰功能只能在基线偏移与峰大小相比很小时使用，因为基线是从峰簇开始处声明的基线点绘制到峰结束处已建立的基线。
注意
激活负峰打开事件后，“峰面积加和”将自动取消。
负峰检测时将自动取消切线撇去；此类峰由下拉线分隔。
峰组合

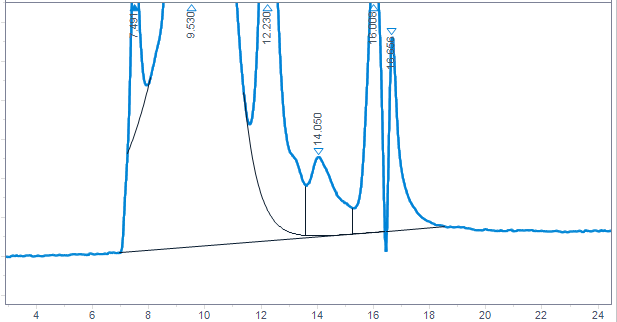

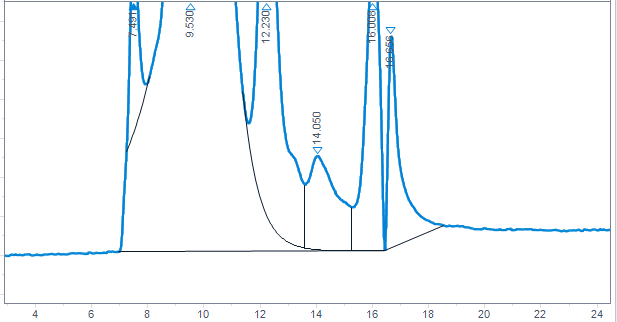

为峰组合开始和结束事件中的所有峰创建共同基线。
如果开始或结束时间与嵌套峰（肩峰或驼峰）相交，则父峰定义峰组合的开始和结束时间。如果两个峰组合范围彼此相交，则将忽略定义第二个峰组合范围的事件。
基线从包含的第一个峰的开始时间开始，到包含的最后一个峰的结束时间结束。峰组合的整个区域都会考虑在内。在峰组合内，任何原本未检测到峰值的区域都会被报告为未指定峰值（基线代码 U）。在一个峰组合内，不存在负峰。因此，只有在峰面积或最小峰高或信号穿透峰组合基线时才会出现差异。
系统使用峰组合选项开始无穿透构建一个不穿透信号的基线。
设置范围内基线
使用一系列点在时间范围的中点计算统计数据上有意义的基线点。
您提供的值是事件的指定时间附近的时间间隔。它用来定义用于确定基线点的范围。有关基线的统计计算详情，请参见基线校正模式。
如果设置值 =0，使用最近的色谱图数据作为基线点；不作任何统计。如果设置负值，设置与根据范围使用基线=清除相同：它会停止使用统计基线算法。
您可在色谱图中指定任何用于基线计算的时间和间隔。在理想情况下，它应该没有化学背景，仅包含噪声。
如果您指定了两个从范围设置基线点（例如色谱图的起点和终点），那么两点间的基线将以一条直线连接。
设置范围内低基线
使用一系列数据点在时间间隔中点计算统计数据上有意义的基线点。除设置范围内基线外，该事件使用可能的最低基线点，允许上方有额外 30 % 噪声数据点。这样，基线穿透就会被最小化。根据范围设置低基线通过将根据范围设置基线 y 值减去 1σ（噪声标准偏差）计算而得。
您提供的值是事件的指定时间附近的时间间隔。它用来定义用于确定基线点的范围。有关基线的统计计算详情，请参见基线校正模式。
如果设置值 =0，使用最近的色谱图数据作为基线点；不作任何统计。如果设置负值，设置与根据范围使用基线=清除相同：它会停止使用统计基线算法。
您可在色谱图中指定任何用于基线计算的时间和间隔。在理想情况下，它应该没有化学背景，仅包含噪声。
如果您指定了两个从范围设置基线点（例如色谱图的起点和终点），那么两点间的基线将以一条直线连接。
当色谱图面积用于包含大量化学噪声或电子噪声尖峰时，使用从范围设置低基线代替从范围设置基线。
肩峰模式
请参见初始事件。
斜率灵敏度
请参见初始事件。
溶剂峰
超出特定斜率（以 mV/s 为单位）的峰会被当作溶剂峰检测，溶剂峰在模数转换的范围之外。
将自动对拖尾峰进行切线撇去，不必打开切线撇去事件。
如果溶剂峰检测已关闭，那么将从拖尾峰开始划垂线，而非切线。
分裂峰
指定利用垂线来分裂峰的点。
注意
当启用峰面积加和时，您无法使用分裂峰。如要在峰面积加和启用时分裂峰，请使用相应的手动积分事件。
您无法使用分裂峰事件分裂撇去的峰。
拖尾切线撇去
设置从哪里开始或结束切线撇去。
开启
设置一个点，积分器在该点设置下一个峰的峰后缘的切线撇去。高于切线的所有峰被积分以重新设置基线。从小峰前的峰谷到小峰后的点之间划一条切线，在此处，检测器信号梯度与切线梯度相等。在峰期间，任何时候都可以输入切线撇去事件时间。将峰也指定为溶剂峰。
关闭
在当前峰结束之后，或者如果在指定的间隔未找到峰（且在下一个峰束中未指定溶剂峰），将结束切线撇去。
切线撇去模式
未指定峰
对于部分基线建立，有些小区域在基线之上和信号之下，但不属于任何已识别的峰。通常这些区域既不测定也不报告。如果开启未指定峰，则这些区域会被测定并报告为未指定峰。此类区域的保留时间/迁移时间为该区域的开始和结束的中点。
更新峰高

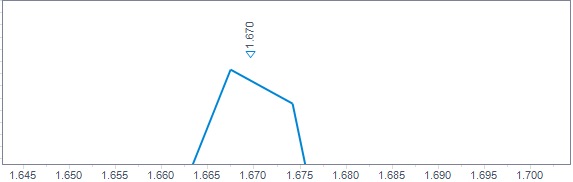

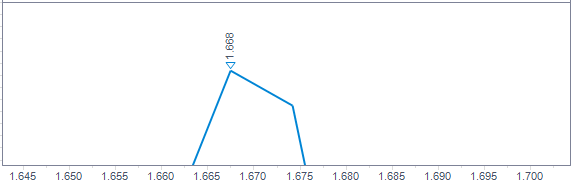

此事件会强制积分器使用最高数据点作为峰顶点，从而同时定义峰高和峰保留时间。如果没有此事件，就会使用插值曲线的最大值。更新峰高事件尤其适用于具有极其陡峭和带角度的峰的信号，或者峰值之前有一个向下的倾斜。像这样的峰是 MSD 信号的典型。
不计算更新峰高的开始时间。此事件总是影响到整个色谱图。
使用范围内基线
可以将基线值延伸至之前或之后的时间以最小化基线穿透。
如果在没有色谱峰的区域计算从范围设置基线或从范围设置低基线值，那么将计算所得的基线投影到第一个目标洗脱物的峰即将出现（或是最后目标峰被洗脱之后）的时间将非常有利。从范围使用基线使您可以向任意方向进行最多三个此类投影。
建立上升或下降基线时，该事件会很有效，因为直基线可能会意外穿过色谱图曲线。该参数告诉积分器从哪个基线范围拾取基线点并将基线投影到给定时间范围的基线点。
可以使用以下参数：
清除：清除新建基线行为并从此点返回传统算法。
左：使用离该时间点左侧最近的基线范围中的基线值。
右：使用离该时间点右侧最近的基线范围中的基线值。
范围 1—范围 9：使用给定的基线范围内的基线值。基线范围是从色谱图开始计数的。
另请见峰面积加和片断 (示例：峰面积加和片段) 中的示例。
