信噪比的计算

OpenLab CDS 有各种信噪比计算选项。您可以选择算法和噪声范围。

6 δ 或 RMS 方法

使用以下公式计算信噪比：

图 信噪比

峰-峰或 ASTM 方法

使用以下公式计算信噪比：

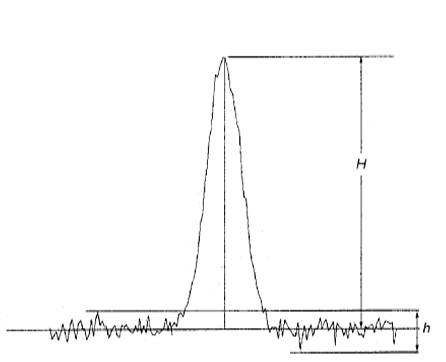

S/N = 2H/h

其中

H	使用规定的参比溶液得到的色谱图中对应组分的峰高。
h	在进样或空白的色谱图中，观察等同于 20 倍的半峰高（使用规定的参比溶液得到的色谱图）距离的时间内相对于基线的最大噪声波动绝对值。 根据欧洲药典的定义，根据空白参比信号和在待计算 S/N 信噪比的峰的时间范围内算得的噪音来计算信噪比。

噪音范围

可针对以下时间范围和信号计算噪音：

• 在空白参比信号中自动确定时间区域。相当于半峰宽处 20 倍的噪音范围。

• 在同一信号或空白参比信号中自动确定时间区域。相当于半峰宽处 n 倍的噪音范围。

• 固定的时间范围，在同一信号或空白参比信号中

• 时间范围相对于峰开始或结束而言，在同一信号或空白参比信号中

可根据以下算法之一计算自动确定的时间范围：

• 如果参比信号不够长

  (EndTime - StartTime < N*W₅₀)

  • StartTime = 信号的开始时间，和

  • EndTime = 信号的结束时间

    N = 半峰高处峰宽的倍数（在 5 和 20 之间，取决于药典）

• 如果参比信号足够长，但是峰位置距开始时间太近

  （t_R-(N/2)*W₅₀ < 参比信号的开始时间）

  • StartTime = 开始时间（参比信号），和

  • EndTime = StartTime + 20*W₅₀

• 如果参比信号足够长，但是峰位置距结束时间太近

  （t_R+(N/2)*W₅₀ > 参比信号的结束时间）

  • EndTime = 结束时间（参比信号），而

  • StartTime = EndTime - N*W₅₀

• 如果参比信号足够长，但是峰位置距参比信号的开始时间和结束时间过远

  (t_R-(N/2)*W₅₀ > starttime, t_R+(N/2)*W₅₀ < endtime)

  • StartTime = t_R - (N/2)*W₅₀, and

  • EndTime = t_R + (N/2)*W₅₀

其中

t_R 是保留时间。

W₅₀ 是半峰高处的峰宽，和

N 半峰高处峰宽的倍数（在 5 和 20 之间，取决于药典）。
