添加参比色谱图

准备

• 要执行所描述的流程，您需要拥有处理方法 > 编辑信号参数的权限。权限在控制面板中配置。

• 如果项目执行方法批准，则方法状态必须是通用。有关详细信息，请参阅方法批准。

1. 加载要用作参比的结果。

2. 打开要添加参比色谱图的方法。

3. 在处理方法窗口中，选择常规 > 信号节点。

4. 选择参比色谱图选项卡。

5. 如果您同时更改了数据，请保存所有结果。

   只能添加已保存的数据作为参比色谱图。

6. 单击 。

   注意

   您最多可以添加五个参比色谱图。

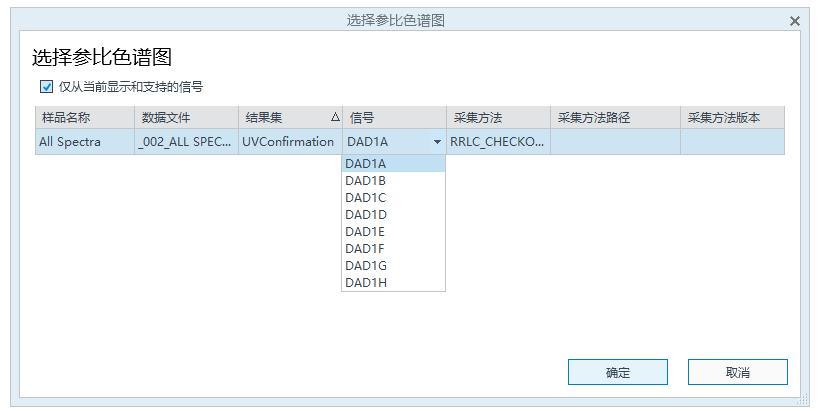

7. 在选择参比色谱图对话框中，选择要用作参比的进样。单击信号字段从相关进样中选择正确的信号。

   默认情况下，对话框将会显示集中进样和所有固定进样。

   信号下拉列表显示了参比色谱图支持的所选进样的所有信号，以及目前在色谱图窗口中显示的所有进样。

   通过数据提取创建的 MSD 信号、2D-LC 信号、色谱图，以及仪器曲线无法用作参比色谱图。



   注意

   每幅参比色谱图由您在选择参比色谱图对话框中选择的进样和信号识别。其采集方法名称、路径和版本也会以信息形式显示。如果一个特定进样和信号的参比色谱图已存在，则会更新现有的参比色谱图。

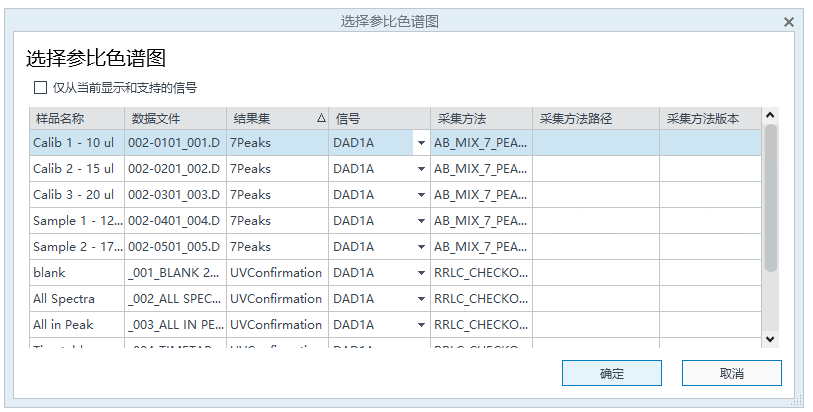

8. 如要从其他调用的进样选择信号，请清除对话框顶部的复选框。

   随后，对话框中会提供所有已调用进样及其信号。

   通过数据提取创建的 MSD 信号、2D-LC 信号、色谱图，以及仪器曲线无法用作参比色谱图。



9. 单击确定。

10. 保存方法，然后将其关联到相关进样。

注意

如果为方法激活了审计跟踪，则会在方法审计跟踪中添加有关添加参比色谱图的条目。审计跟踪条目包含您用作参比的结果集的版本号，以及用于采集参比的采集方法的名称、路径和版本。有关版本控制的详细信息，请参见版本控制。
