与 OpenLab ChemStation 的比较

在 OpenLab ChemStation 中，有不同的阈值计算类型，所以阈值可以是固定值或阈值曲线类型。固定阈值不会考虑整个峰的噪声组成部分的变化。因此，在 OpenLab CDS v2.x 中，会自动计算每个数据点的该阈值，以此生成阈值曲线。之后，将使用灵敏度百分比调整分析的锐利度。

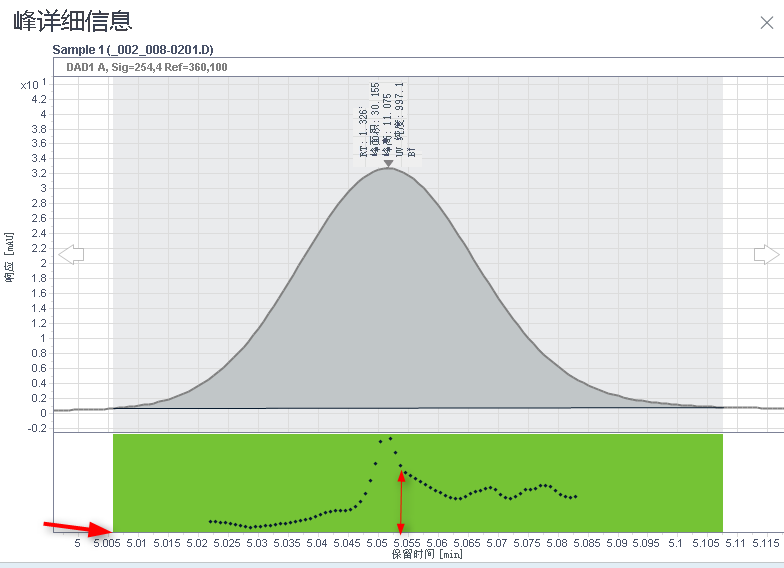

新图显示的信息与 ChemStation 相同，但显示方式更方便。它不是显示经典阈值曲线，而是显示阈值与经典阈值曲线差（增量）的对数值。这会生成一条平整线,即图形红色和绿色部分之间的边界.高于阈值的所有点都在绿色区域（黑点），低于阈值的所有点都在红色区域（白点）。

与 ChemStation 相比，好的和坏的部分被互换：好的（绿色）在上面，坏的（红色）在下面。绿色区域距离阈值线的距离越大，值就越好。曲线下方红色区域距离越大，就越差。

如果所有的都在阈值上方，则阈值线在图形底部：

以下示例显示了传统纯度图（与 OpenLab CDS ChemStation Edition 相似度曲线类似，以反向显示）与 OpenLab CDS v2.x 相似度曲线之间的差异：

纯峰

其中

	相似性曲线及其不同灵敏度下计算的阈值曲线的示意图
	Data Analysis 相似性曲线视图

具有高噪音值的纯峰

其中

	相似性曲线及其不同灵敏度下计算的阈值曲线的示意图
	Data Analysis 相似性曲线视图

不纯峰

其中

	相似性曲线及其不同灵敏度下计算的阈值曲线的示意图
	Data Analysis 相似性曲线及其 50% 灵敏度下对数阈值线视图

摘要

只有阈值曲线类型方法可以在 OpenLAB CDS v2.x 与 OpenLAB CDS ChemStation Edition 之间进行比较，其余差异是：在 OpenLAB CDS v2.x 中，在峰开始和峰结束时会自动选择参考背景噪音，而灵敏度是 OpenLAB CDS ChemStation Edition 中未提供的额外因子。

使用默认灵敏度 50% 时，两个色谱数据系统中的算法是相同的，但结果将因不同的噪音参考而产生差异。如果增加或减小灵敏度，与 OpenLAB CDS ChemStation Edition 阈值曲线相比，阈值曲线轮廓图将发生变化。
