校正曲线

您要做什么？

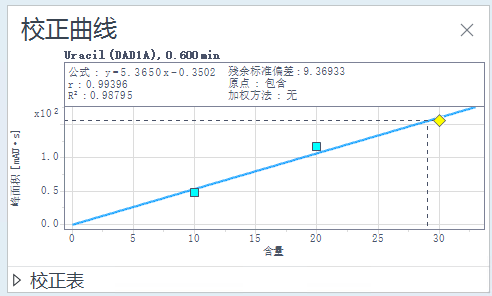

如果有可用的校正曲线，则此窗口将显示所选化合物的校正曲线。

图形的标题中包含化合物名称，信号和预期 RT。图例显示了曲线上的详情。值取决于所选的曲线模型。包含，例如，模型等式、残留标准偏差、相关系数 r、或确定系数 R²。

校正曲线中可包含以下元素：

	蓝色的正方形：平均校正点（若在曲线校正中使用单个点则不显示）
	黄色的菱形：与所选进样相对应的点。化合物面积和所选进样的计算量是使用短划线绘制的。
	蓝色的圆形：与同一序列中其他校正样品相对应的点。
	红色十字：已禁用该点，并在计算中将其忽略。

曲线的外观取决于处理方法中校正部分常规选项卡上参数的设置：

如果使用单个校正点计算曲线，则校正曲线上不显示平均校正点。
根据选择的 RF 定义，曲线会在 x 轴显示含量，在 y 轴显示响应值，或相反。
如果使用内标，则相对响应值和相对含量将显示在校正曲线上。

此外，化合物表选项卡上的化合物具体参数会影响校正曲线的外观：

响应类型可以是峰面积、峰面积%、峰高、峰高%。
如果您为一种化合物选择 Log/log 曲线模型，则校正曲线显示响应值和含量的对数值。

有关处理方法中的校正参数的详细信息，请参见处理方法：化合物：校正。

关于计算的详细信息，请见校正曲线计算。

校正曲线的范围

方法校正曲线保存在处理方法中。该曲线是在采集结束后构建和使用的。此外，在重新处理期间，也会重新构建或更新该曲线（取决于运行类型值）。其中包含完整的校正曲线，包括整个序列的所有校正标样和校正点。

每个校正标样组得出的单独的校正曲线是 ACAML 文件的组成部分（请参见 Agilent 通用分析标记语言 (ACAML) ），该文件保存在结果集文件夹中。这些单独的校正曲线代表校正曲线在处理时的状态，在每组校正标样后，它们会与方法校正曲线同步。如果之后将会对序列中更多的校正标样组进行处理，则这些校正点尚未包含在内。校正曲线窗口始终会显示适用于当前所选样品的单个校正曲线。

校正表

您可展开或折叠校正表。该表显示了校正曲线中以图形方式显示的实际数值，此外，还包含每个校正点的信息。包含以下可用列：

使用：用于启用或禁用校正点的复选框。
级别：校正标样的级别。
平均响应值：所有该级别单个校正点的平均响应值。
平均含量：此级别的校正标样中的平均化合物含量。
每级别残留：实测校正标样响应值与预计响应值之间的距离是通过校正曲线计算的。
相对残留：残留除以预计响应值。
相对残留 %：残留除以预计响应值，用百分比表示。
响应：信号强度（峰高或峰面积）。如果每个级别有多个校正点，则每个单独的行中会显示一个值。
含量：校正含量，根据化合物乘积因子、化合物稀释因子和此级别的校正标样中的化合物含量计算。如果每个级别有多个校正点，则每个单独的行中会显示一个值。
进样：每个校正样品的数据文件的路径。如果每个级别有多个校正点，则每个单独的行中会显示一个路径。
修改日期：化合物的校正曲线的最新创建日期。该列只在选择了校正曲线功能区选项卡中的显示修改日期时可见。
