使用光谱图提取工具提取 UV 谱图

可以配置质谱/光谱提取工具的行为。为了改变这一行为，请单击色谱图窗口中的 ，然后调整质谱/光谱提取部分中的设置。在下列步骤中，所有选项均已启用。

准备

• 进样将关联到支持手动提取 UV 谱图的处理方法（方法配置 3D UV 定量或 LC/MS 样品纯度）。

• 要执行所描述的流程，您需要拥有数据处理 > 进行手动质谱/光谱提取的权限。权限在控制面板中配置。

1. 自动扣除背景质谱：在处理方法中，选择提取 > 质谱/光谱节点（UV 选项卡），然后调整背景模式。

   • 任意质谱/光谱下的背景模式会对您在峰外提取的质谱/光谱产生影响。

   • 峰质谱/光谱下的背景模式会对您在峰开始和峰结束之间提取的质谱/光谱产生影响。

2. 在色谱图窗口中，单击工具栏中的 来启用质谱/光谱提取工具。

3. 将鼠标移动到色谱图上。例如，将鼠标光标移动到峰顶点或基线上时，光标会不断变化。



   图 峰顶点的质谱/光谱提取光标

4. 在色谱图中单击所需位置。

   或者：如要提取某一时间范围的平均光谱，请单击并在所需的范围上拖动。

5. 如果要求您进行确认，请单击 或按下 ENTER 确认质谱/光谱提取。如果您取消选择了色谱图属性中的相应复选框，则会在不确认的情况下进行质谱/光谱提取。

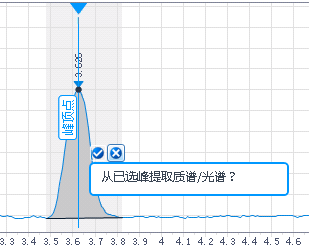

   峰顶点的确认对话框

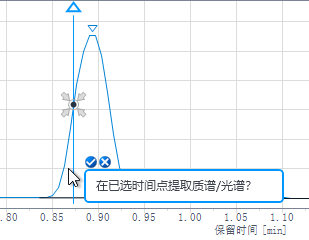

   已选时间点的确认对话框

   提取的光谱将在UV 谱图窗口中显示。

   用于扣除的时间点或时间范围将显示在光谱名称中。

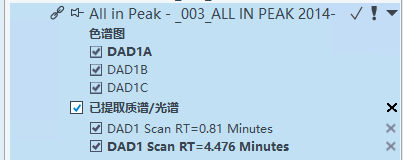

   提取的光谱将显示于进样树中单个进样的详细信息的下方。



6. 保存数据。

   提取的光谱与数据保存在一起。
