缩放和关联 X 轴

如果您放大一个图形后再关联其 x 轴，则缩放区域将同时应用到其他图形。以下示例使用带缩放比例选项所有信号使用同一量程（通用）的色谱图显示。他们同样适用于 UV 谱图和 MS 谱图。

关联 x 轴并放大一个峰

在本例中显示了一个样品的两个信号。放大其中一个峰之前两个图形的 x 轴已经关联。

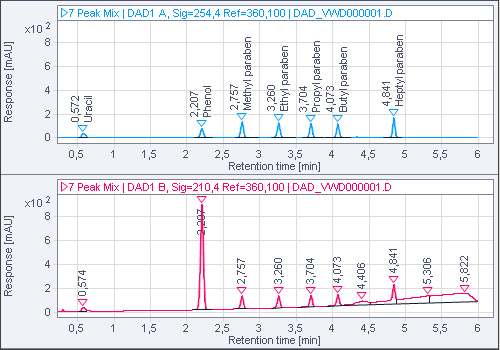

图 有两个信号的样品，放大前已关联 x 轴

在第一个图形上放大一个峰之后：由于 x 轴已经关联，第二个图形的 x 轴将自动调整到相同的缩放区域。

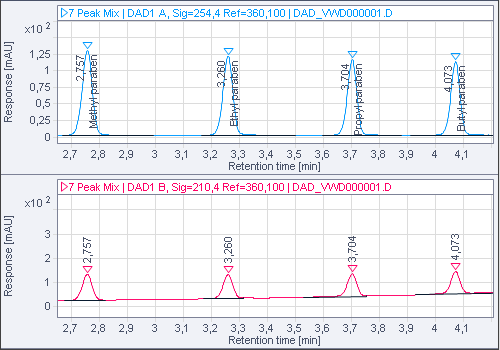

图 有两个信号的样品，放大一个峰后已关联 x 轴

放大多个峰

在此示例中，关联 x 轴前已放大两个信号上的不同峰。

图 两个信号，未关联 x 轴，放大不同峰

关联 x 轴后，应用程序将采用两个信号的最小通用缩放区域。

图 关联 x 轴后的两个信号：最小的通用缩放区域
