色谱图

您要做什么？

• 了解关于缩放比例和缩放选项的更多信息

自定义缩放比例

选择应用自定义缩放比例复选框以使用此对话框中的选项。如果应用了自定义缩放比例，则系统将只显示信号的一部分，并将此部分信号视为整个色谱图。以下功能会受到影响：

• 放大：您只能缩小到自定义缩放比例允许的程度。

• 应用自动缩放：应用自定义缩放比例设置。系统显示生成的信号部分。

• 显示概览窗口: 概览窗口中包含通过自定义缩放比例生成的色谱图的一部分。

您可以选择以下设置：

• 缩放至第 n 个最大峰馏分

  系统查找第 n 个最大积分峰，其中大可表示高度或面积。自定义缩放比例是由最小信号值和此峰的高定义的。利用馏分参数，可使用目标峰高的一部分作为自定义缩放比例。例如，可将馏分值设置为 50 % 或为 200 %。

  此选项非常有用，例如对于未积分溶剂峰的 GC 色谱图：利用选项忽略 n 个最大峰，系统将不会忽略溶剂峰，因为它未被积分，也就不能识别为峰。在此示例中，调整到第一个积分峰的比例应该是最合适的选项。

• 忽略 n 个最大峰

  系统计算所有积分峰的最大信号。将会忽略 n 个最大峰。仅使用剩下的色谱图中的最小和最大数值定义自定义缩放比例。

  此选项非常有用，例如对于积分溶剂峰和样品峰在溶剂峰肩上的 GC 色谱图：还可用于整体基线上升或下降幅度很大的情况。

• 缩放至基线 (例如，忽略所有已标识的峰)

  系统将忽略所有积分峰。仅考虑将基线信号用于自定义缩放比例。

  注意！ 如果溶剂峰尚未积分，可将值作为基线的组成部分进行处理！

  此选项可用于检查基线，或检查尚未积分但应该积分的任何未标识的峰。

色谱图堆叠

选择堆叠显示色谱图复选框可显示有偏移量的重叠色谱图。可以使用以下设置：

• 时间偏移量：时间轴的偏移量值

• 响应偏移量：响应轴的偏移量值

• 在堆叠模式隐藏峰注释：选择以堆叠模式显示色谱图时是否显示或隐藏峰注释（诸如保留时间或化合物名称）。

  注意！ 如果隐藏了峰注释，则也会隐藏基线。

显示选项

显示网格线	取消选择该复选框以隐藏色谱图中的网格线。
要显示的面板数量	定义可在色谱图窗口中同时显示的面板数量。如果面板数量多于指定的数量，则会添加滚动条。

峰填充

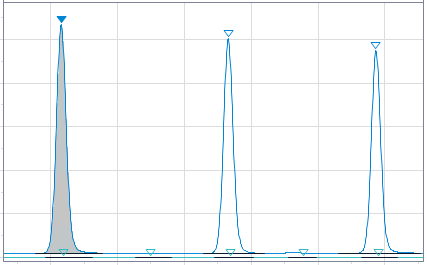

用填充色显示选定峰	选定峰显示为以中灰色填充。

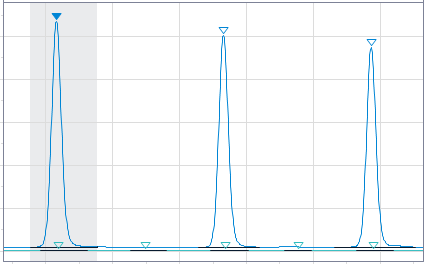

突出显示选定峰的时间范围	选定峰的时间范围以浅灰色背景显示。
