等吸收线图

您要做什么？

• 固定等吸收线图中的不同图形并进行比较

• 将提取参数保存到处理方法

• 缩放等吸收线图

• 移动图形的缩放部分

• 更改窗口比例

• 使用不同的带宽

• 导出等吸收线图、色谱图或质谱图

• 调整等吸收线图中的颜色

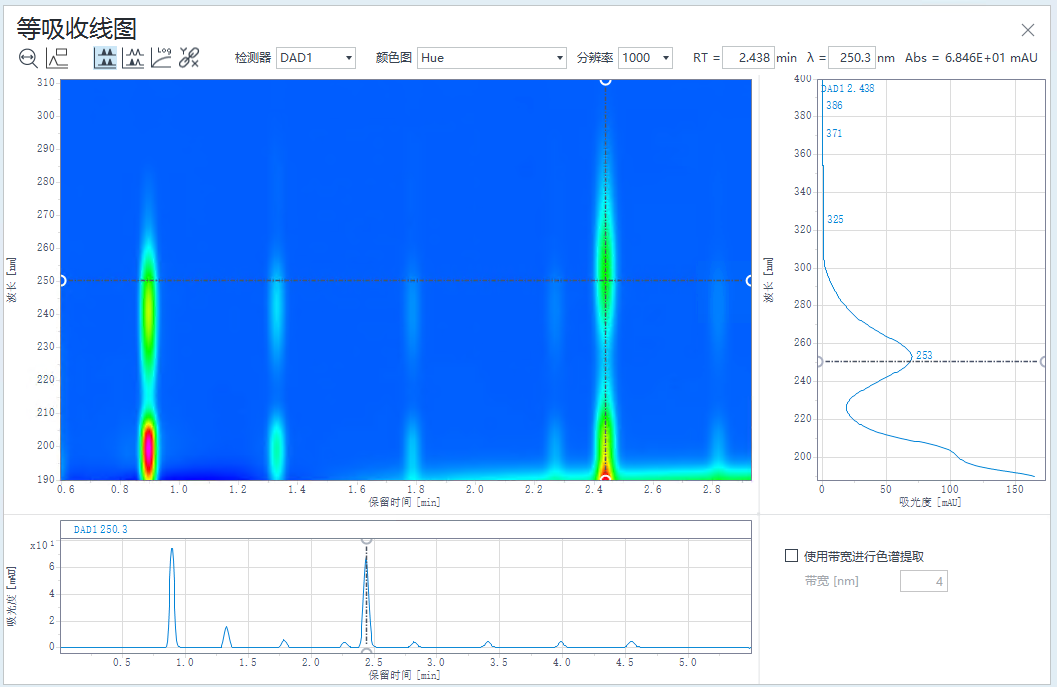

等吸收线图窗口

等吸收线图提供带有 3D UV 信号进样的保留时间和 UV 谱图的概览。如果提供不同的等吸收线图，可以在等吸收线图的工具栏中选择检测器。

• x 轴显示保留时间

  如果信号使用延迟（请参见对齐 MS 和 UV 色谱图）则会显示更新的保留时间。

• y 轴显示波长

• 颜色反映响应值，也就是 UV 吸光度。

  请注意，空白扣除不在考虑范围内。

在等吸收线图底部，显示特定波长的已提取色谱图。

在等吸收线图右侧，显示特定保留时间的光谱图。标注了峰顶点的波长 (λ_max)。

拖动虚线可查看对应的色谱图和 UV 谱图。所有图形均已同步。
