EZChrom 积分事件

按一下此处即可查看此页面的完整内容

EZChrom 积分事件

您可设置给定信号的值，也可设定所有信号的全局参数。可右键单击参数表来添加定时事件。

存在多种不同的积分事件类型：对于其中的一部分，您可用开始和停止时间设置参数激活的时间范围。对于其他部分，您可设置从开始时间或在一个时间范围内使用的特定值。时间停止 [min] 和值列将根据事件类型启用或置灰。

注意

除 OpenLab EZChrom 外，OpenLab CDS 中的以下积分事件的停止时间将置灰。

峰宽

阈值

肩峰灵敏度

最小峰面积

重置基线

在峰谷重置基线

峰宽

用于在噪声中识别实际峰。系统使用默认峰宽值 = 0.2 min。

峰宽事件用于计算集束或平滑值，使用积分算法前的数据点。一个峰上有 20 个点时积分效果最佳。如果峰采样过度（即采样频率过高），将使用峰宽参数取平均值，使积分算法仅使用峰上的 20 个点。

只要给定的峰出现在峰顶点之前或顶点上，即应用峰宽事件。

峰宽参数仅用于校正过度采样。它不能用于采样过少（即采样频率过低导致最窄的峰上少于 20 个点）。

下面的图中显示了不正确的值对峰基线的影响。

图峰宽

注意

在大部分情况下，根据色谱图中最窄峰确定的初始峰宽值即可用于正确地积分所有峰。但每次峰宽加倍时都应输入新峰宽定时事件。

注意

峰宽和阈值的极端值（过大或过小）会导致发生未检测到峰。

阈值

该参数是一阶导数，用于使积分算法从基线噪声和偏移中区分峰的开始和停止。阈值的值是根据色谱图的一部分中最高的第一个导数值生成的。

下面的图中显示了不正确的值对峰基线的影响。

图阈值

注意

峰宽和阈值的极端值（过大或过小）会导致发生未检测到峰。

肩峰灵敏度

该参数用于在较大的峰上启用检测肩峰。较大的值将降低肩峰灵敏度，而较小的值将提高肩峰灵敏度。肩峰灵敏度的值是根据色谱图的一部分中最高的第二个导数值生成的。

肩峰灵敏度值设置过高 — 图肩峰灵敏度值设置过高

肩峰灵敏度值设置正确 — 图肩峰灵敏度值设置正确

积分关闭

该事件用于在指定范围关闭色谱图的积分。如果您对色谱图中的特定区域不感兴趣，且不希望看到该部分的峰报告时，则可使用该功能。

当使用积分关闭禁用峰后，噪音计算时将仍包括这些区域。请对所有峰进行积分以得到正确的噪音值。

缺省积分 — 图缺省积分

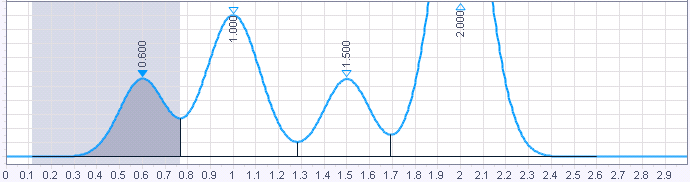

从 5.35 至 5.85 min 积分关闭 — 图从 5.35 至 5.85 min 积分关闭

峰谷到峰谷

该事件将为未完全解析的峰（即未返回基线）在峰彼此间的最低点上绘制基线。

如果不使用此事件，一条基线会延伸到色谱图返回基线的下一个点，且未到达基线的峰会有一条垂直线。

缺省积分 — 图缺省积分

使用峰谷到峰谷事件积分 — 图使用峰谷到峰谷事件积分

水平基线

此事件允许您为在指定时间范围内的峰将基线水平向前延伸。基线从定义的时间范围开始时的第一个峰处开始。基线的结束位置是与信号相交的位置，或最后一个峰结束的位置。

缺省积分 — 图缺省积分

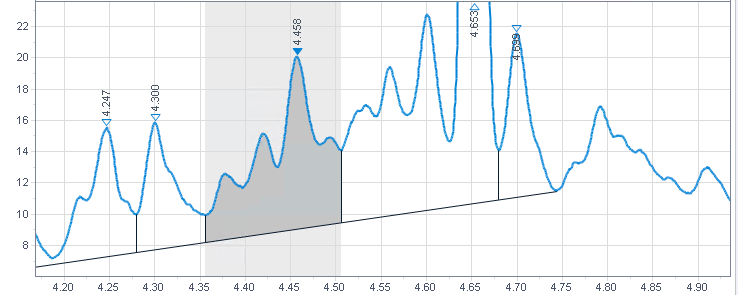

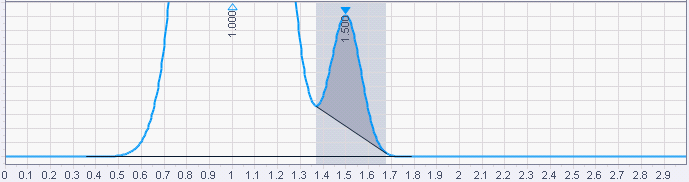

使用 4.4 和 4.69 min 之间的水平基线事件积分 — 图使用 4.4 和 4.69 min 之间的水平基线事件积分

反向水平基线

此事件用于强制在色谱图开始的方向的水平基线。将会为指定时间范围内的峰创建反向水平基线。基线是由定义的时间范围内最后一个峰结束来定义的。其会重新延伸到与信号相交的位置或第一个峰开始的位置。

缺省积分 — 图缺省积分

使用 4.4 和 4.69 min 之间的反向水平基线事件积分 — 图使用 4.4 和 4.69 min 之间的反向水平基线事件积分

最低点水平基线

该事件适用于保留时间在时间 (min) 和时间停止 (min) 定义的时间范围内的所有峰。

该值定义了积分器开始搜索最低基线点的时间。

缺省积分 — 图缺省积分

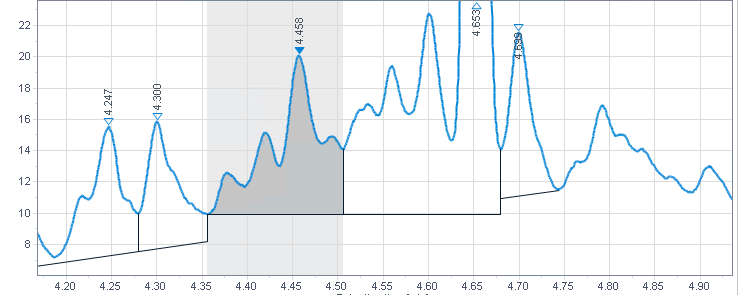

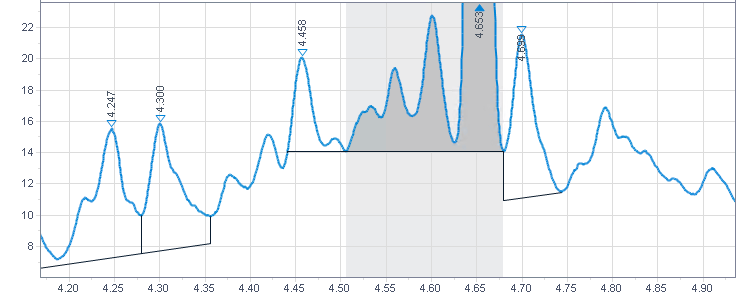

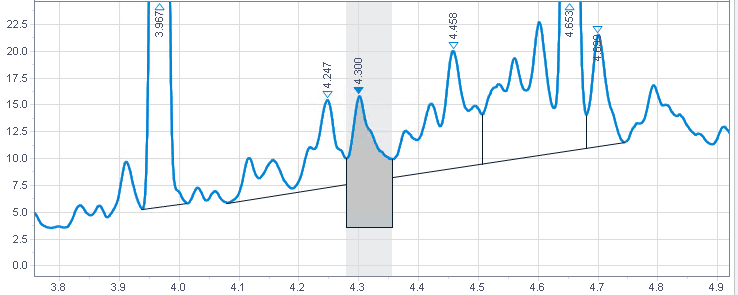

最低点水平基线事件在 4.25 和 4.35 min 之间，且将值设置为 3.8 min 的积分 — 图最低点水平基线事件在 4.25 和 4.35 min 之间，且将值设置为 3.8 min 的积分

切线撇去

此事件用于积分位于较大的峰尾端上的小峰。小峰的基线成为色谱图上从较大峰的峰谷向切点绘制的切线。

缺省积分 — 图缺省积分

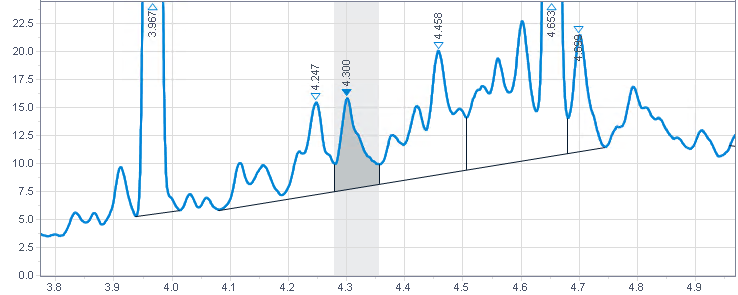

使用切线撇去事件积分 — 图使用切线撇去事件积分

前切线撇去

此事件用于为母峰上前端的子峰强制生成一个切线基线。

使用前伸切线撇去事件积分 — 图使用前伸切线撇去事件积分

指数撇去

此事件用于积分位于较大峰尾端上的小峰。小峰的基线成为色谱图上从较大峰的峰谷向切点绘制的指数线。

缺省积分 — 图缺省积分

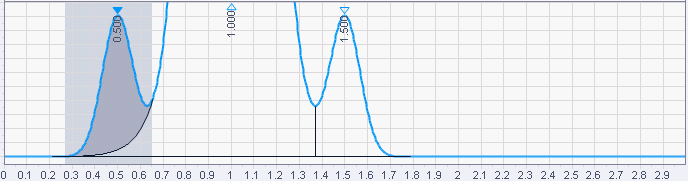

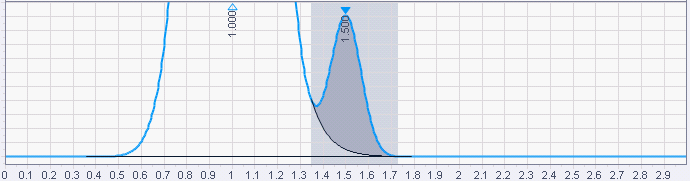

使用指数撇去事件积分 — 图使用指数撇去事件积分

前指数型撇去

此事件用于为母峰上前端的子峰强制生成一个指数基线。

使用前指数撇去事件积分 — 图使用前指数撇去事件积分

最小峰面积

此事件用于为峰检测输入一个面积限制。低于峰面积最小值的峰不能被积分和报告。此事件可用于消除报告中的噪声或污染峰。

缺省积分 — 图缺省积分

使用最小面积事件积分 — 图使用最小面积事件积分

负峰

此事件将使基线以下的色谱图部分基于正常峰积分逻辑被积分且被报告为真实峰。使用“折射率”类型等针对特定化合物给出负响应的检测器时可使用此事件。

缺省积分 — 图缺省积分

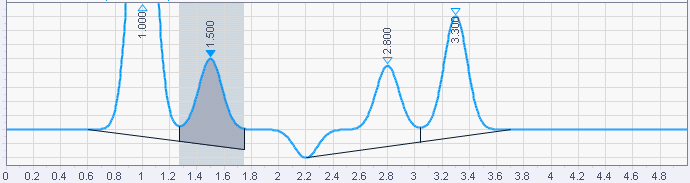

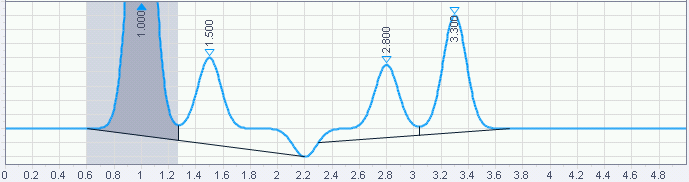

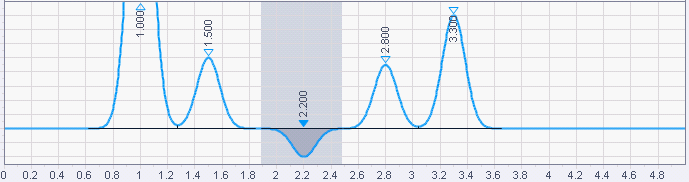

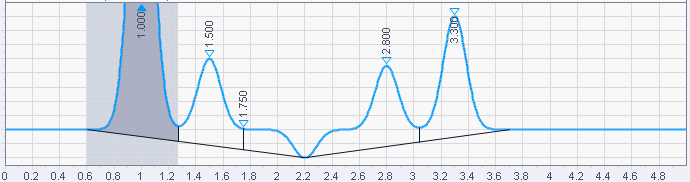

使用负峰事件积分 — 图使用负峰事件积分

禁用终点峰检测

此事件用于关闭指定时间内的峰终点检测，强制软件将这个事件范围内的峰作为一个峰处理。此事件用于将一系列连续峰的面积整合为一个面积。因为这些峰均被视为单个峰的一部分，保留时间将分配给禁用终点峰检测事件后的第一个顶点。

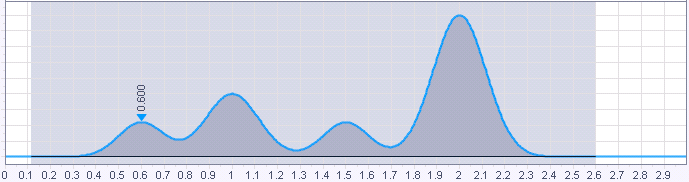

缺省积分 — 图缺省积分

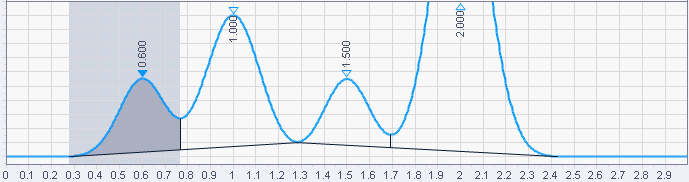

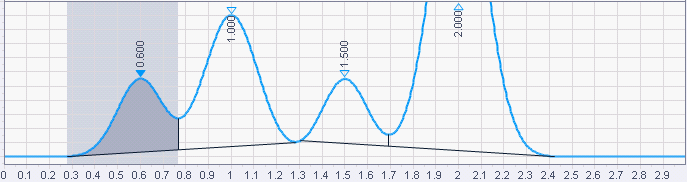

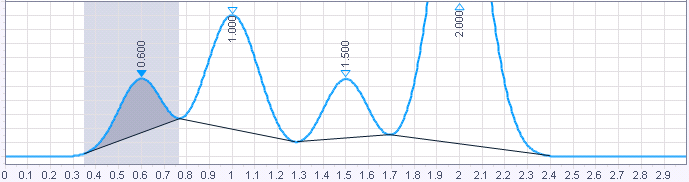

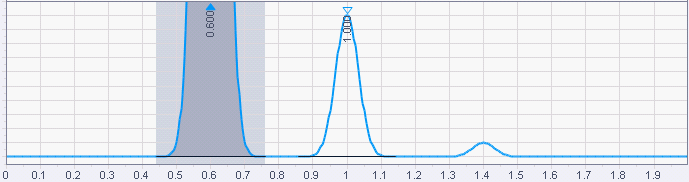

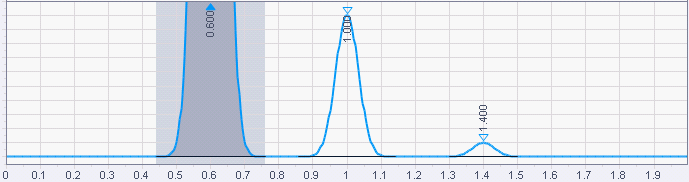

0.4 和 2.3 min 之间禁用峰终点检测 — 图 0.4 和 2.3 min 之间禁用峰终点检测

手动基线

此事件用于在不更改积分参数的情况下改变峰的基线绘制方式。该基线将从开始时间绘制信号直到停止时间。

当您需要更改色谱图中一个峰的基线绘制，但不更改其他峰的基线绘制时，可使用此事件。

缺省积分 — 图缺省积分

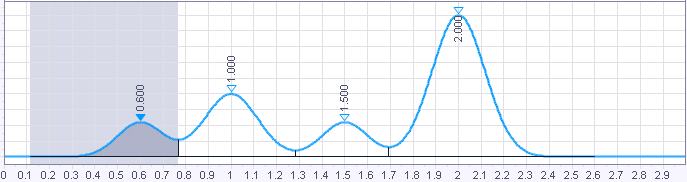

使用 2.3 和 3.6 min 间的手动基线积分 — 图使用 2.3 和 3.6 min 间的手动基线积分

手动峰

此命令用于定义之前未检测到的峰的开始和停止时间。当您要强制积分一个峰，但不希望更改整体积分参数时，可使用此事件。

缺省积分 — 图缺省积分

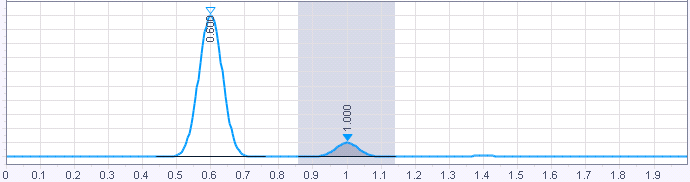

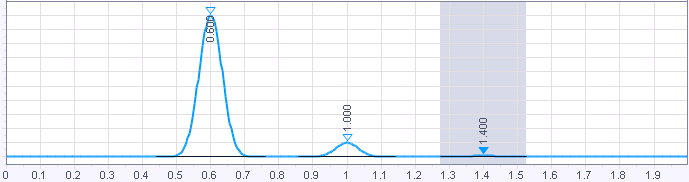

使用 1.3 和 1.5 min 之间的手动峰事件强制小峰积分 — 图使用 1.3 和 1.5 min 之间的手动峰事件强制小峰积分

分裂峰

此事件用于在峰中强制垂直下拉线积分。垂线将在事件插入的时间上添加。

缺省积分 — 图缺省积分

使用 1.75 min 的分裂峰积分 — 图使用 1.75 min 的分裂峰积分

强制峰开始/强制峰结束

这些事件用于将峰积分的开始或停止强制为一个特定点。

缺省积分 — 图缺省积分

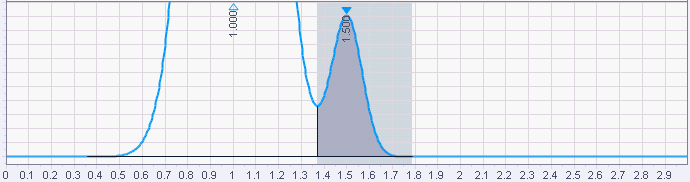

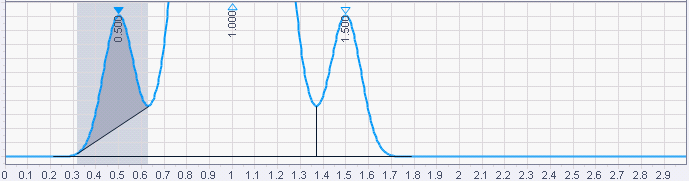

使用 1.75 min 的强制峰结束积分 — 图使用 1.75 min 的强制峰结束积分

重置基线

此事件用于在色谱图的指定点上设置基线。

缺省积分 — 图缺省积分

使用 1.3 min 的重置基线积分 — 图使用 1.3 min 的重置基线积分

在峰谷重置基线

此事件将导致在事件后的下一个检测到的峰谷上重置基线。

注意

事件应放到簇中第一个峰开始之后；否则峰开始会被识别为峰谷。

缺省积分 — 图缺省积分

使用 1.2 min 的重置峰谷基线积分 — 图使用 1.2 min 的重置峰谷基线积分

最大峰面积

设置最大目标峰的面积。

任何面积大于最大面积的峰都不会进行报告。基线校正后，积分器会排除任何面积大于最大峰面积值的峰。

您可对此事件进行调整，如从积分结果中排除 GC 色谱图的溶剂峰，但包含驼峰。

最大峰高

设置最大目标峰的高度。

任何高度大于最大高度的峰都不会进行报告。基线校正后，积分器会排除任何高度大于最大峰高度值的峰。

您可对此事件进行调整，如从积分结果中排除 GC 色谱图的溶剂峰，但包含驼峰。
