指定要显示的在线信号

1. 选择方法 > MSD > 色谱图。

2. 在实时图谱区域中：

   • 如要在“在线信号”窗口中显示总离子色谱图，请单击显示。

   • 如要在“在线信号”窗口中显示基峰色谱图，请单击显示。



3. 要显示一个或多个提取离子色谱图 (EIC)：

   • 单击 为提取离子色谱图表添加一行。如要在现有行的上方插入一行，请选择某行，然后单击 。要删除行，请单击 。对于与该表配合使用的所有图标的功能性描述，请参阅表图标。

   • 输入标签，以便在样品采集期间在在线信号窗口中识别生成的 EIC。

   • 在质量或质量范围列中，为单个离子输入 m/z 值。如果需要，可指定 EIC 质量范围：输入低 m/z 值和高 m/z 值，二者中间用连字符隔开。

   • 如果需要，请重复以上步骤来绘制其他 EIC。最多可绘制 12 个。

4. 单击“在线信号”。

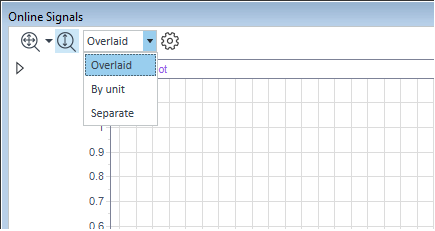

5. 选定的色谱图将在每次运行期间显示在“在线信号”框中。从列表中选择要显示的信号。
