查看“仪器状态”和“质谱图”窗口

调谐操作期间，务必要查看质谱图和当前仪器状态。如要进行该操作，可将“仪器状态”和“质谱图”窗口添加到显示中。

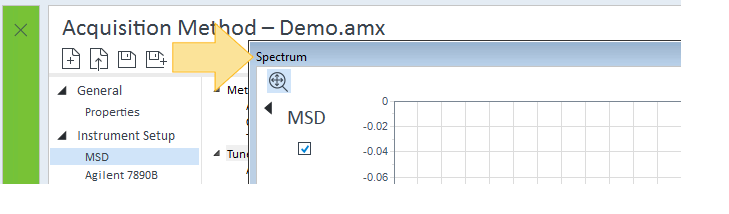

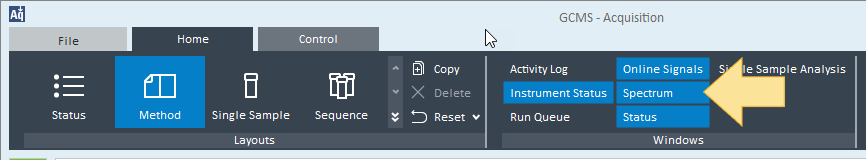

1. 单击按钮来选择要显示的窗口；本例中为仪器状态或质谱图。选定的窗口将以浮动窗口的方式打开。



2. 如要停靠浮动窗口，请拖动浮动窗口的标题栏，然后将其放到其他窗口上。

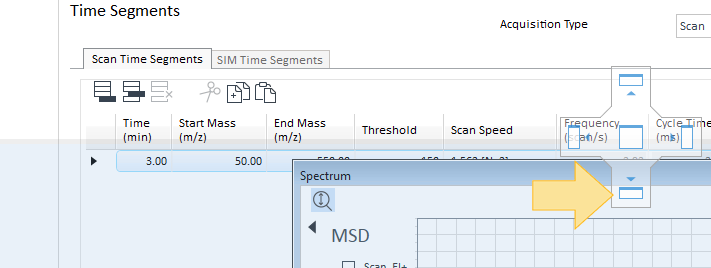

3. 显示放置图标时，高亮显示您所需要的区域（上、下、左、右），然后松开鼠标按键。



4. 选择要添加到显示中的其他窗口（例如“仪器状态”窗口），然后按上述方式停靠。

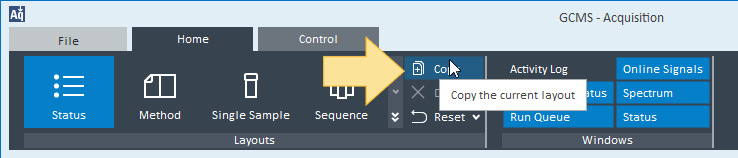

5. 要保存该版面，请单击复制 。




6. 保存的布局的名称与原始布局相同，文件名后面会添加一个数字（本例中为方法 1）。




7. 这个自定义的版面将在您返回 OpenLab 时显示。只有您自己才能看到您创建的自定义布局。

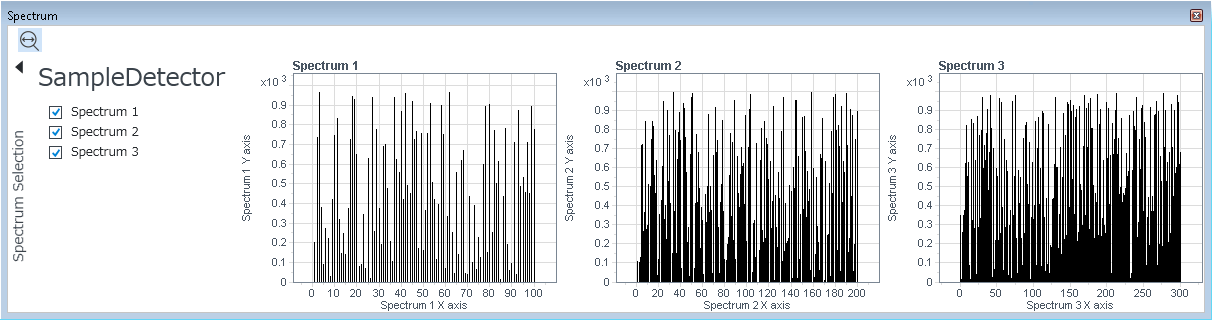

质谱图窗口显示的是轮廓图和扫描图。

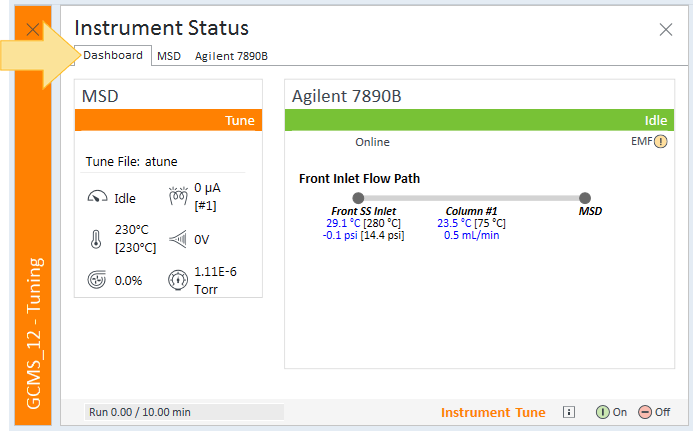

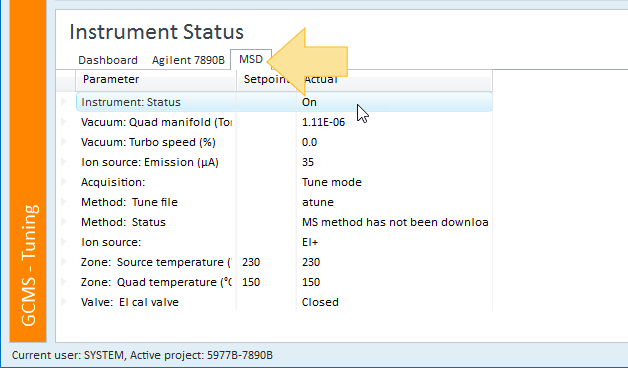

仪器状态窗口显示的是仪器设定值和实际状态。
