总离子色谱图 (TIC) 和提取离子色谱图 (EIC)

使用色谱 > MS 色谱图片段后，可将总离子色谱图 (TIC) 或提取离子色谱图 (EIC) 添加到报告模板。

注意

TIC 和 EIC 色谱图的数量和内容取决于处理方法中的设置。片段只会显示在重新处理时自动创建的 EIC。

TIC 显示的是运行期间所有检测到的质量的总数。例如，除了紫外/可见光检测器生成的色谱图之外，还能提供概要。

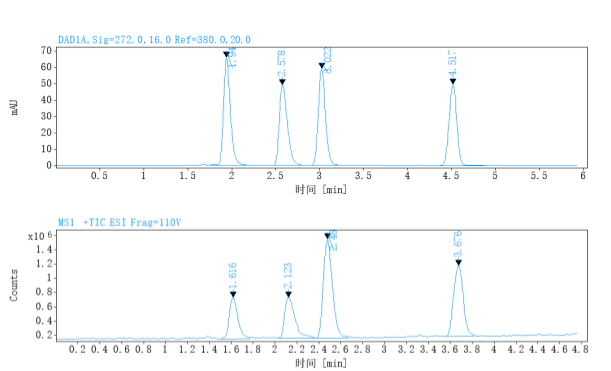

图 示例：紫外/可见光和总离子色谱图

EIC 显示的是运行期间某一特定（“提取”）质荷比的丰度。单次进样可以有多个 EIC 色谱图。在处理方法中设置相关质荷比。

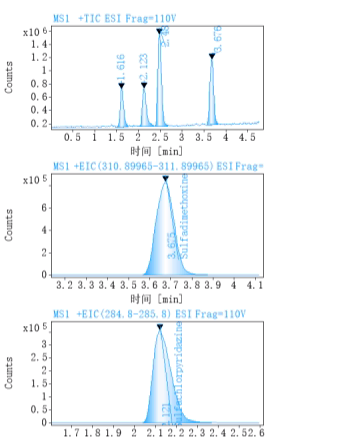

图 示例：TIC 和化合物 A (314 m/z) 及内标 (309 m/z) 的两个 EIC

TIC 和 EIC 的属性与其他色谱图项目基本相同。您可通过筛选对应信号名称或信号类型来定义色谱图类型。片段色谱 > MS 色谱图会筛选所有 MS 信号，也就是说，会根据其可用性显示 TIC 和 EIC。您可根据需要调整筛选条件。
