MS 图形化峰纯度结果

使用 MS 图形化峰纯度结果片段时，会显示所有 TIC 峰的谱图以及每个峰中离子提取色谱图。

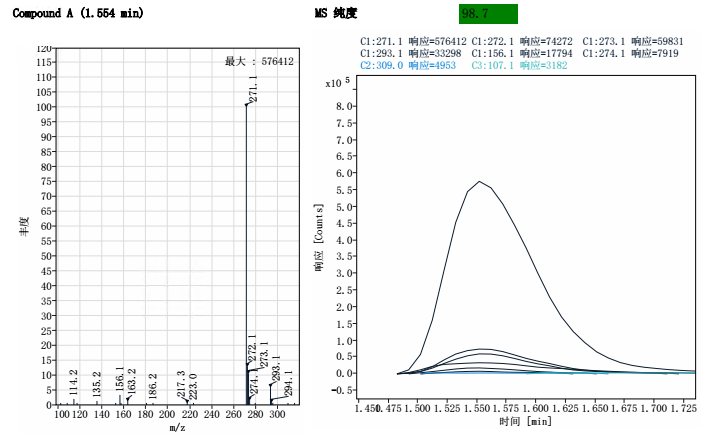

图 MS 图形化峰纯度结果片段，重叠显示

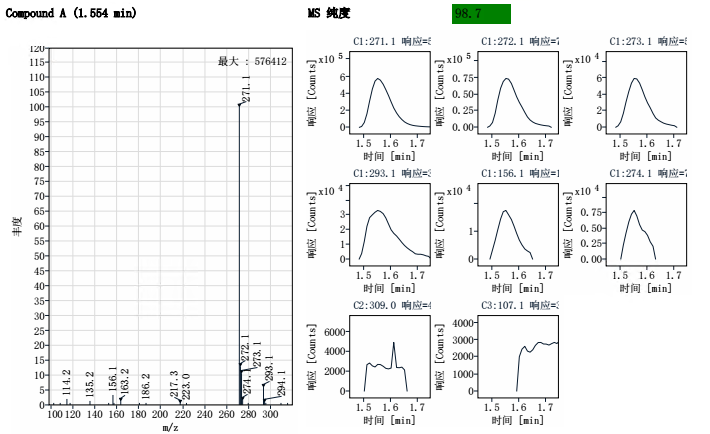

图 MS 图形化峰纯度结果片段，分别显示

片段包含以下信息：

• 化合物名称（如果已识别）

• 峰保留时间

• 颜色编码的 MS 峰纯度结果（绿色 = 通过，红色 = 失败，黄色 = 未知）

• TIC 峰的谱图

• 用于确定 MS 峰纯度的离子提取色谱图

  对于提取色谱图，分别显示和重叠显示格式均可用。
